Κόπτης άλεσης που μετρά τη μηχανή με το ποσοστό 0~200mm

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: UNIMETRO
Πιστοποίηση: CE,ISO
Αριθμό μοντέλου: ΔΑΣΟΦΥΛΑΚΑΣ 600
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Συσκευασία λεπτομέρειες: Ξύλο υπόθεση
Χρόνος παράδοσης: 15 ημέρες εργασίας
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 10 το μήνα
Λεπτομερής ενημέρωση
Όνομα προϊόντων: Κόπτης άλεσης που μετρά τη μηχανή Χ μετρώντας τη σειρά: 80mm
Υ που μετρά τη σειρά: 60mm Ζ που μετρά τη σειρά: 60mm
Ανώτατη διάμετρος εργαλείων: 0~350mm
Υψηλό φως:

Μηχανή δοκιμής σκληρότητας μικροϋπολογιστών

,

Ψηφιακή Tester Σκληρότητα


Περιγραφή προϊόντων

Κόπτης άλεσης που μετρά τη μηχανή με το ποσοστό 0~200mm









Εφαρμογή προϊόντων

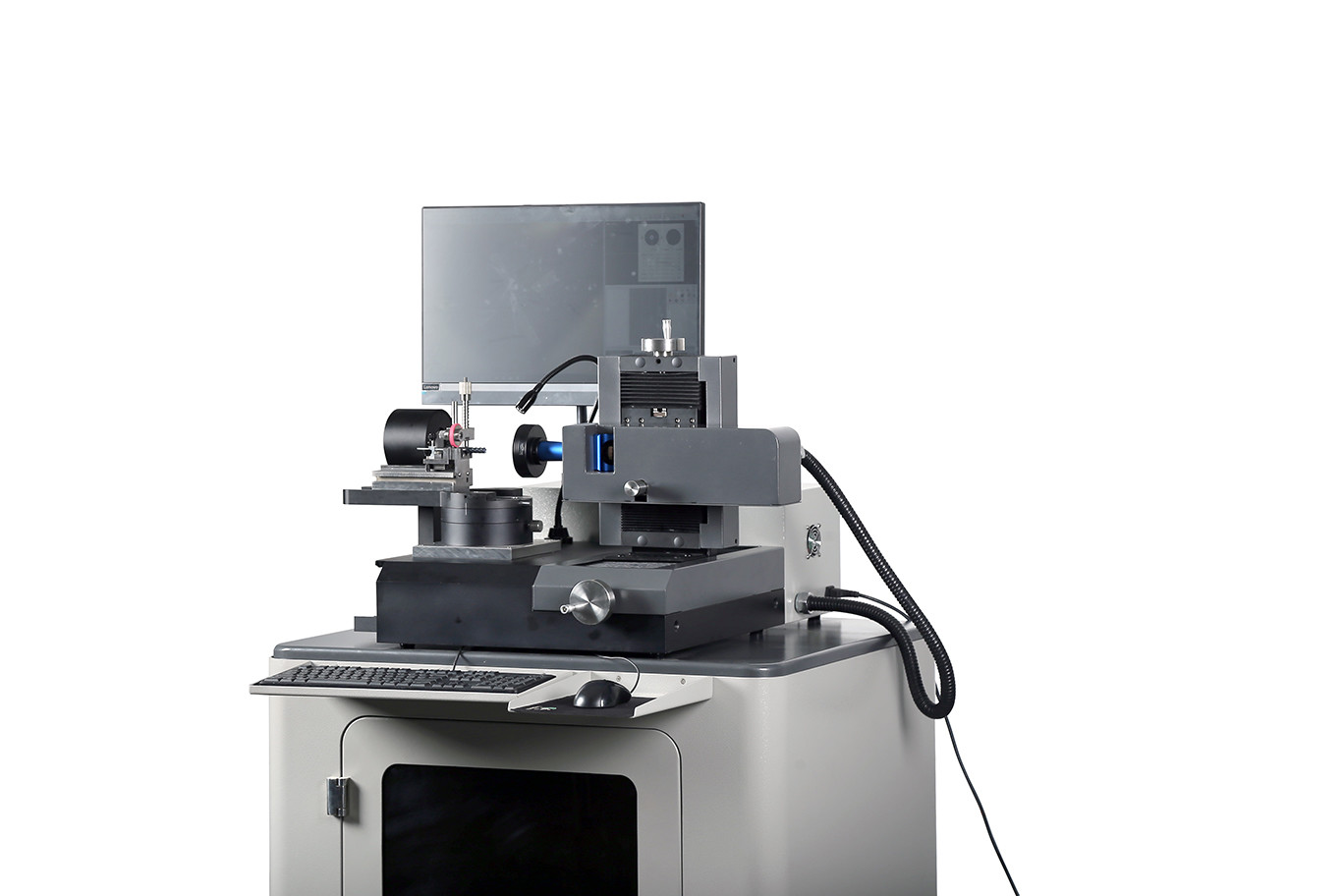

Το εργαλείο VMM UNIMETRO RANGER600 μηχανή είναι η καθολική μετρώντας μηχανή για τα τρυπάνια, τους κόπτες άλεσης και τους μετρητές και φρεζάρει στο πλαίσιο του εύκαμπτου φωτίζοντας συστήματος. Χάρι στο συμπαγές σχέδιο και τη μεγάλη σταθερότητα, το RANGER600 μπορεί να υιοθετηθεί στο δωμάτιο μετρολογίας, λαμβάνουσα επιθεώρηση, ή άμεσα στην παραγωγή. Το σύστημα επιθεώρησης εργαλείων RANGER600 διαμορφώνεται με το καθολικό SMARTOOL που μετρά το λογισμικό, το οποίο το κάνει το καλύτερο όργανο για όλους τους τύπους τεμνόντων εργαλείων μετάλλων, που αρχίζουν από γρήγορα να ελέγξει των ενιαίων κριτηρίων, όπως το εξωτερικές περίγραμμα ή οι γωνίες, στο ολοκληρωτικό έλεγχο της γεωμετρίας ειδικών εργαλείων. Οι χρήστες μπορούν εύκολα να επιτύχουν βάζω-μέτρο-ΑΝΑΛΥΟΥΝ τη μέτρηση της διαδικασίας με το RANGER600.






Προηγμένο σχέδιο



--Εργονομικό σχέδιο και στερεά κατασκευή.
--HD η σύλληψη εικόνας και ο συνδυασμός επίδειξης, επίσης επίπεδο ενίσχυσης μικροσκοπίων είναι προαιρετικοί.
--Ο υψηλός κωδικοποιητής ακρίβειας ενσωματώνεται στον περιστροφικό πίνακα, προσφέρει την ακριβή θέση γωνίας για τους χρήστες.
--Φως δαχτυλιδιών των πολλαπλάσιων οδηγήσεων τμημάτων προγραμματίσημων για το φωτισμό επιφάνειας, επίσης συμπεριλαμβανομένου του φωτισμού περιγράμματος και του ελεύθερου βοηθητικού φωτός γωνίας για τα τυποποιημένα χαρακτηριστικά γνωρίσματα.
--SMARTOOL η μέτρηση του λογισμικού προσφέρει τη συγκεκριμένη λειτουργία μέτρησης για τα τέμνοντα εργαλεία.



Κόπτης άλεσης που μετρά τη μηχανή με το ποσοστό 0~200mm 0





Παράμετροι



ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ τον κόπτη άλεσης που μετρά το σύστημα
Χ ταξίδι άξονα

80mm


Ταξίδι άξονα Υ

60mm


Άξονας Ζ που μετρά τη σειρά

60mm


Ανώτατη διάμετρος εργαλείων

20mm (προαιρετικά 30mm)


Ανώτατο μήκος εργαλείων

200mm (προαιρετικά 350mm)


Απόσταση εργασίας

90mm



Φακός

Βαθουλωμένος 0.7X-4.5X φακός ζουμ

Κάμερα

κάμερα εικονοκυττάρου HD εικονοκυττάρου HD camera/5M 2M (Optionsl)

Γραμμικό ψήφισμα κλίμακας

0.0001mm

Ενίσχυση

12.6X-79.2X/25.2X-158.4X (προαιρετικός)

Οπτικό πεδίο

27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (προαιρετικός)

Μέτρηση της ακρίβειας

X~Y, (2.5+L/100) μm, Λ είναι το μετρημένο μήκος

PC

Όλος--ΕΝΑ σύστημα PC, παράθυρα 10 OS, με όργανο ελέγχου 24 το» LCD

Σύστημα φωτισμού

φως δαχτυλιδιών 8 οδηγήσεων τμημάτων, ελαφρύ και flAexible βοηθητικό φως περιγράμματος, όλος ο έλεγχος λογισμικού και προγραμματίσημος.

Σχήμα εισαγωγής

Αρχεία DXF

Σχήμα παραγωγής

EXCEL, DXF





Χαρακτηριστικά γνωρίσματα



Για μια γρηγορότερη και ακριβή θέση γωνίας εργαλείων κατά τη διάρκεια της διαδικασίας μέτρησης, ο περιστροφικός πίνακας του RANGER600 προσφέρει 2 μηχανικές σταθερές γωνίες, 0 βαθμό και 90 βαθμούς. Στη 0 θέση βαθμού οι χρήστες είναι σε θέση να μετρήσουν το τέλος εργαλείων, τέλος εργαλείων - κεντροθετήστε τον άξονα, τέλος εργαλείων - μπροστινή γωνία, κ.λπ. Και 90 βαθμοί θέσης είναι διαθέσιμοι για τη γωνία ελίκων, την αξονική μπροστινή γωνία, την πρώτη οπίσθια γωνία, τη δεύτερη οπίσθια γωνία και τη γωνία ακρών κλίσης, κ.λπ.
Εάν απαιτηθεί άλλη θέση γωνίας, οι χρήστες μπορούν επίσης να χρησιμοποιήσουν τον ακριβή κωδικοποιητή που ενσωματώνεται στον περιστροφικό πίνακα για να λάβει. Η ανάγνωση γωνίας είναι επίδειξη στο λογισμικό.











Λειτουργία λογισμικού



Κόπτης άλεσης που μετρά τη μηχανή με το ποσοστό 0~200mm 1
Κύρια τέμνοντα εργαλεία που μετρούν τη λύση
Τα τέμνοντα εργαλεία SMARTOOL που μετρούν το λογισμικό αναπτύσσονται βασισμένος στην υψηλή ακρίβεια την οπτική και ψηφιακή τεχνολογία μέτρησης, είναι εύκολο και διαισθητικό να λειτουργήσει και προσφέρει τους πολυάριθμους αλγορίθμους μέτρησης και αξιολόγησης συγκεκριμένα για τα εργαλεία που κατασκευάζονται ή που ακονίζονται στη λείανση της επιχείρησης.
