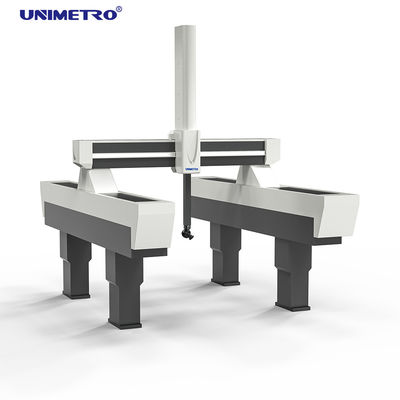

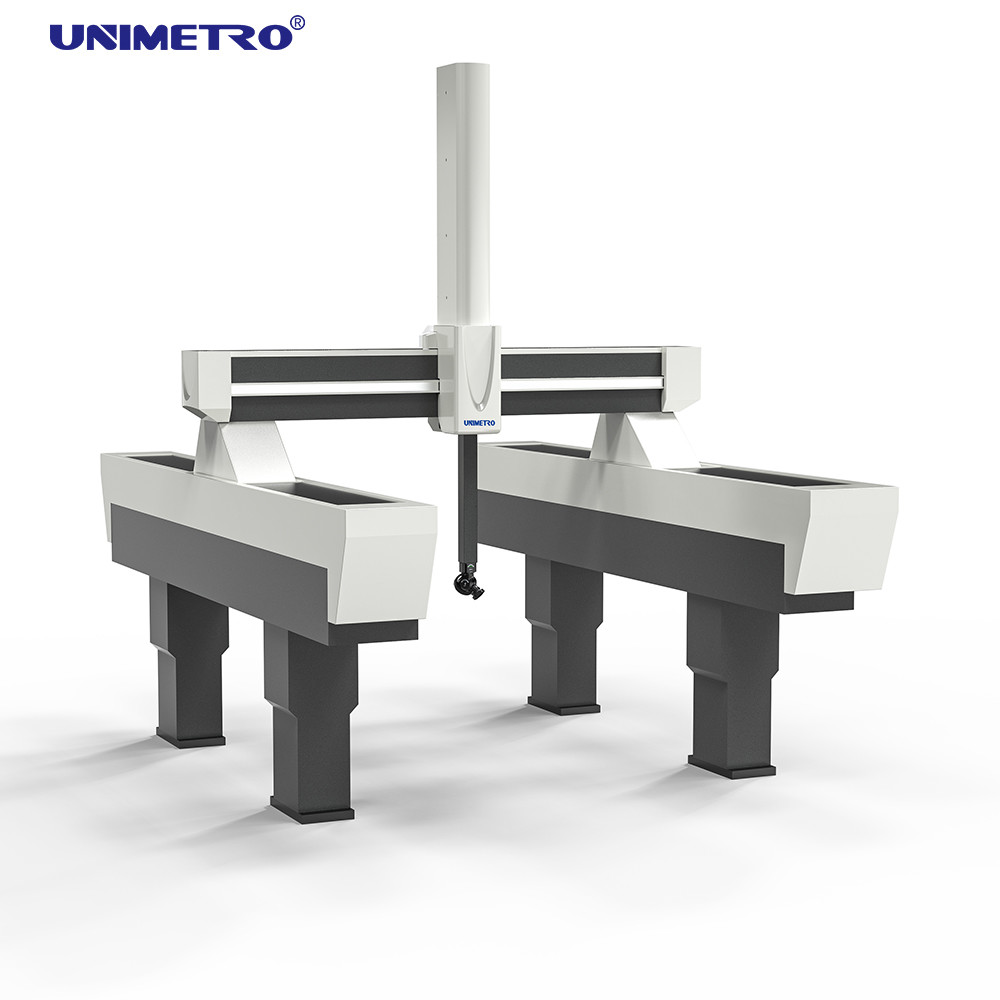

Ισότιμα μετρώντας μηχανές και συστήματα τρισδιάστατες για την αντίστροφη εφαρμοσμένη μηχανική ανιχνευτών λέιζερ

τρισδιάστατη ισότιμη αντίστροφη εφαρμοσμένη μηχανική ανιχνευτών λέιζερ μηχανών μέτρησης

τρισδιάστατη μέτρηση εικόνας

Συγκρίνοντας με την παραδοσιακή 2$α εικόνα που μετρά, η τρισδιάστατη μέτρηση εικόνας είναι σε θέση να μετρήσει το τρισδιάστατο περίγραμμα ακρών και τα τρισδιάστατα χαρακτηριστικά γνωρίσματα, αυτό είναι μια επαναστατική ανάπτυξη στο περίγραμμα μετρώντας την περιοχή.

Αρχή

Το λέιζερ Hiscanner LSP50 υπολογίζει το σημείο ακρών του αντικειμένου μέσω του περάσματος του 2$ου περιγράμματος εικόνας και της γραμμής λέιζερ προβάλλοντας στο αντικείμενο.

Σαν δείγμα που παρουσιάζεται κατωτέρω, το λογισμικό ανιχνεύει την άκρη εικόνας του κύκλου μέσω της επεξεργασίας εικόνας, και το κέντρο Λ γραμμών λέιζερ διασχίζει τον κύκλο, ο οποίος δημιουργεί 2 σημεία Π, Q.

Παράμετροι

Βάθος του τομέα: 50mm

Ελάχιστο πλάτος λέιζερ: 40mm

Μέγιστο πλάτος λέιζερ: 50mm

Τυποποιημένη απόσταση εργασίας: 115mm

Ειδοποίηση: Η τρισδιάστατη μέτρηση εικόνας έχει την υψηλή απαίτηση της επιφάνειας του μετρώντας αντικειμένου, το αντικείμενο του ελαφριού χρώματος και η μεταλλίνη τελειώνουν μπορούν να μετρηθούν άμεσα, παραδείγματος χάριν gyp ή το ξύλο, άλλα αντικείμενα απαιτεί τη διαδικασία επιφάνειας.

Αντίστροφος μηχανικός

Οι χρήστες είναι σε θέση να πάρουν τα σαφή και ακριβή στοιχεία ακρών του αντικειμένου μέσω της τρισδιάστατης εικόνας που μετρά τη λειτουργία, που προσφέρει τα αξιόπιστα στοιχεία για την αντίστροφη επεξεργασία εφαρμοσμένης μηχανικής. Ο συνδυασμός της τρισδιάστατης εικόνας που μετρά τη λειτουργία και την ανίχνευση λέιζερ που μετρούν τη λειτουργία είναι σε θέση να λάβει τις πλήρεις πληροφορίες καμπυλών, τα στοιχεία ακρών και τα στοιχεία χαρακτηριστικών γνωρισμάτων τρυπών όσον αφορά το αντικείμενο.

Η ομάδα σημείων οδηγεί αφότου ανιχνευτικός συλλαμβάνοντας την καμπύλη των αντικειμένων δημιουργήστε ένα τρισδιάστατο σχέδιο με το τρισδιάστατο λογισμικό ως Pro/E, UG
