Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD

Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD

    • Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor
    • Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor
    • Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor
    • Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor
    • Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor
    • Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor
  • Milling Tool Inspection System Tool Vision Measurement Machine With 24" LCD Monitor

    Λεπτομέρειες:

    Τόπος καταγωγής: Κίνα
    Μάρκα: UNIMETRO
    Αριθμό μοντέλου: Εργαλείο VMM

    Πληρωμής & Αποστολής Όροι:

    Ποσότητα παραγγελίας min: 1
    Συσκευασία λεπτομέρειες: Ξύλο υπόθεση
    Χρόνος παράδοσης: 15 ημέρες εργασίας
    Όροι πληρωμής: T / T
    Δυνατότητα προσφοράς: 10 το μήνα
    Επικοινωνήστε τώρα
    Λεπτομερής Περιγραφή Προϊόντος
    Σκοτεινό χρώμα ή μαύρα αντικείμενα: Γκρίζος και μαύρος Χ ταξίδι άξονα: 80mm
    ταξίδι άξονα Υ: 60 mm Άξονας Ζ που μετρά τη σειρά: 60 mm
    κάμερα: κάμερα εικονοκυττάρου HD εικονοκυττάρου HD camera/5M 2M (Optionsl) Μέτρηση της ακρίβειας: X~Y, (2.5+L/100) µm, Λ είναι το μετρημένο μήκος



    Τηλεοπτική μετρώντας μηχανή μέτρησης οράματος συστημάτων εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης





    Εφαρμογή προϊόντων

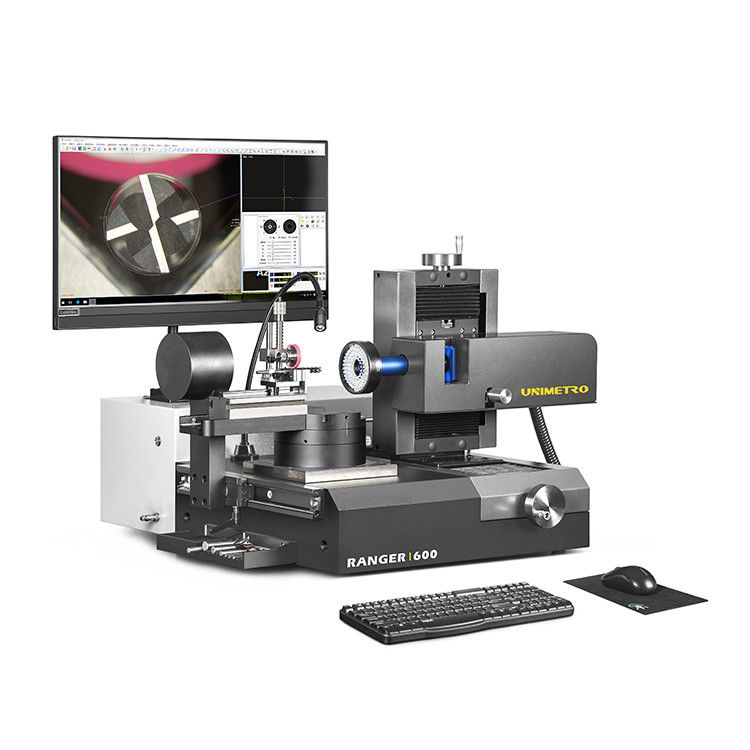

    Το σύστημα επιθεώρησης εργαλείων UNIMETRO RANGER600 είναι η καθολική μετρώντας μηχανή για τα τρυπάνια, τους κόπτες άλεσης και τους μετρητές και φρεζάρει στο πλαίσιο του εύκαμπτου φωτίζοντας συστήματος. Χάρι στο συμπαγές σχέδιο και τη μεγάλη σταθερότητα, το RANGER600 μπορεί να υιοθετηθεί στο δωμάτιο μετρολογίας, λαμβάνουσα επιθεώρηση, ή άμεσα στην παραγωγή. Το σύστημα επιθεώρησης εργαλείων RANGER600 διαμορφώνεται με το καθολικό SMARTOOL που μετρά το λογισμικό, το οποίο το κάνει το καλύτερο όργανο για όλους τους τύπους τεμνόντων εργαλείων μετάλλων, που αρχίζουν από γρήγορα να ελέγξει των ενιαίων κριτηρίων, όπως το εξωτερικές περίγραμμα ή οι γωνίες, στο ολοκληρωτικό έλεγχο της γεωμετρίας ειδικών εργαλείων. Οι χρήστες μπορούν εύκολα να επιτύχουν βάζω-μέτρο-ΑΝΑΛΥΟΥΝ τη μέτρηση της διαδικασίας με το RANGER600.

    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD



    Προηγμένο σχέδιο



    --Εργονομικό σχέδιο και στερεά κατασκευή.
    --HD η σύλληψη εικόνας και ο συνδυασμός επίδειξης, επίσης επίπεδο ενίσχυσης μικροσκοπίων είναι προαιρετικοί.
    --Σταθερός και ακριβής φραγμός Β για το εύκολες κράτημα και την ευθυγράμμιση εργαλείων.
    --Μηχανική σταθερή γωνία μέτρησης 0 βαθμού και 90 βαθμοί είναι διαθέσιμοι στο περιστροφικό στάδιο.
    --Ο υψηλός κωδικοποιητής ακρίβειας ενσωματώνεται στον περιστροφικό πίνακα, προσφέρει την ακριβή θέση γωνίας για τους χρήστες.

    --Φως δαχτυλιδιών των πολλαπλάσιων οδηγήσεων τμημάτων προγραμματίσημων για το φωτισμό επιφάνειας, επίσης συμπεριλαμβανομένου του φωτισμού περιγράμματος και του ελεύθερου βοηθητικού φωτός γωνίας για τα τυποποιημένα χαρακτηριστικά γνωρίσματα.
    --SMARTOOL η μέτρηση του λογισμικού προσφέρει τη συγκεκριμένη λειτουργία μέτρησης για τα τέμνοντα εργαλεία.
    --Η αυτόματη ανίχνευση ακρών, γρήγορη μέτρηση γωνίας με το σταυρόνημα, λειτουργίες σύγκρισης στοιχείων CAD είναι διαθέσιμη.
    --Μέτρηση της γρήγορης παραγωγής αποτελέσματος στην έκθεση αρχείων του EXCEL ή το αρχείο CAD.
    --Όλος--ΕΝΑ το σύστημα PC καθιστά τη μηχανή σταθερότερη.



    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD

    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD


    Προδιαγραφή



    ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΟΝ ΕΚΣΚΑΦΕΑ ΑΝΤΙΟΛΙΣΘΗΤΙΚΩΝ ΑΛΥΣΊΔΩΝ 25 ΤΟΝΟΥ

    Χ ταξίδι άξονα

    80mm

    Ταξίδι άξονα Υ

    60mm

    Άξονας Ζ που μετρά τη σειρά

    60mm

    Ανώτατη διάμετρος εργαλείων

    50mm

    Ανώτατο μήκος εργαλείων

    300mm

    Απόσταση εργασίας

    90mm

    Φακός

    βαθουλωμένος 0.7-4.5X φακός ζουμ

    Κάμερα

    κάμερα εικονοκυττάρου HD εικονοκυττάρου HD camera/5M 2M (Optionsl)

    Γραμμικό ψήφισμα κλίμακας

    0.0001mm

    Ενίσχυση

    12.6X~79.2X/25.2X~158.4X (προαιρετικός)

    Οπτικό πεδίο

    27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (προαιρετικός)

    Μέτρηση της ακρίβειας

    X~Y, (2.5+L/100) µm, Λ είναι το μετρημένο μήκος

    PC

    Όλος--ΕΝΑ σύστημα PC, παράθυρα 10 OS, με όργανο ελέγχου 24 το» LCD

    Φωτισμός

    φως δαχτυλιδιών 8 οδηγήσεων τμημάτων, ελαφρύ και εύκαμπτο βοηθητικό φως περιγράμματος, όλος ο έλεγχος λογισμικού και προγραμματίσημος.

    Σχήμα εισαγωγής

    Αρχεία DXF

    Σχήμα παραγωγής

    EXCEL, DXF







    Πολλαπλάσια μέτρηση γωνιών



    Για μια γρηγορότερη και ακριβή θέση γωνίας εργαλείων κατά τη διάρκεια της διαδικασίας μέτρησης, ο περιστροφικός πίνακας του RANGER600 προσφέρει 2 μηχανικές σταθερές γωνίες, 0 βαθμό και 90 βαθμούς. Στη 0 θέση βαθμού οι χρήστες είναι σε θέση να μετρήσουν το τέλος εργαλείων, τέλος εργαλείων - κεντροθετήστε τον άξονα, τέλος εργαλείων - μπροστινή γωνία, κ.λπ. Και 90 βαθμοί θέσης είναι διαθέσιμοι για τη γωνία ελίκων, την αξονική μπροστινή γωνία, την πρώτη οπίσθια γωνία, τη δεύτερη οπίσθια γωνία και τη γωνία ακρών κλίσης, κ.λπ.
    Εάν απαιτηθεί άλλη θέση γωνίας, οι χρήστες μπορούν επίσης να χρησιμοποιήσουν τον ακριβή κωδικοποιητή που ενσωματώνεται στον περιστροφικό πίνακα για να λάβει. Η ανάγνωση γωνίας είναι επίδειξη στο λογισμικό.



    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD
                          0 βαθμός 45 βαθμοί 90 βαθμοί




    Τυποποιημένα εξαρτήματα



    Ελεύθερο βοηθητικό φως γωνίας

    Ένα dimmable πρόσθετο φως είναι διαθέσιμο σε έναν εύκαμπτο βραχίονα. Ποιες βοήθειες οι χρήστες για να πάρουν έναν τοπικό ενισχύουν την εικόνα.
    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD



    Ελαφριά ενότητα περιγράμματος

    Το RANGER600 περιλαμβάνει μια παράλληλη ελαφριά ενότητα των ελαφριών πορειών οδηγήσεων περιγράμματος, που είναι κινητή κατά μήκος της κατεύθυνσης άξονα Χ, προσφέρει την καλύτερη εικόνα και την αιχμηρή την άκρη της άποψης αντικειμένου στο χρήστη κατά μέτρηση του περιγράμματος του εργαλείου.

    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD

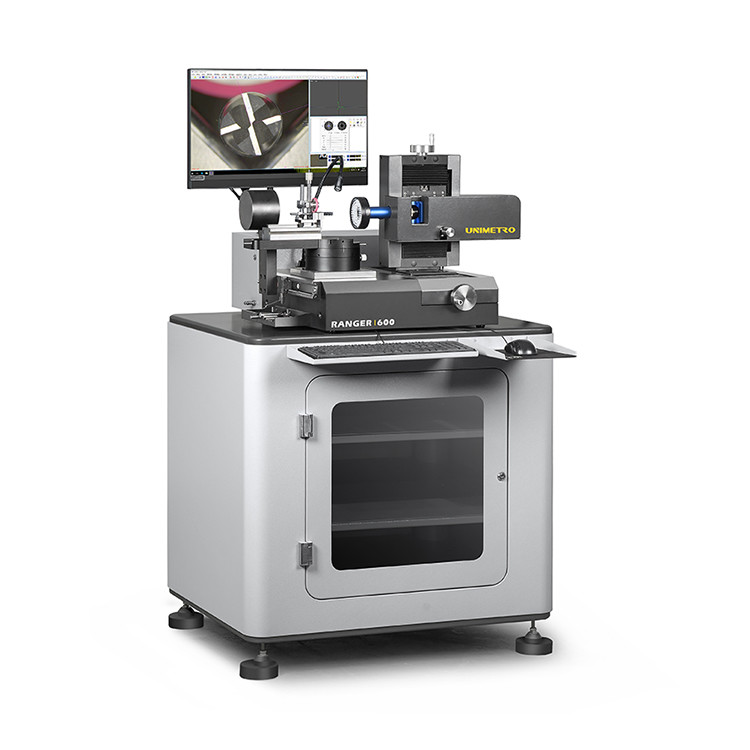

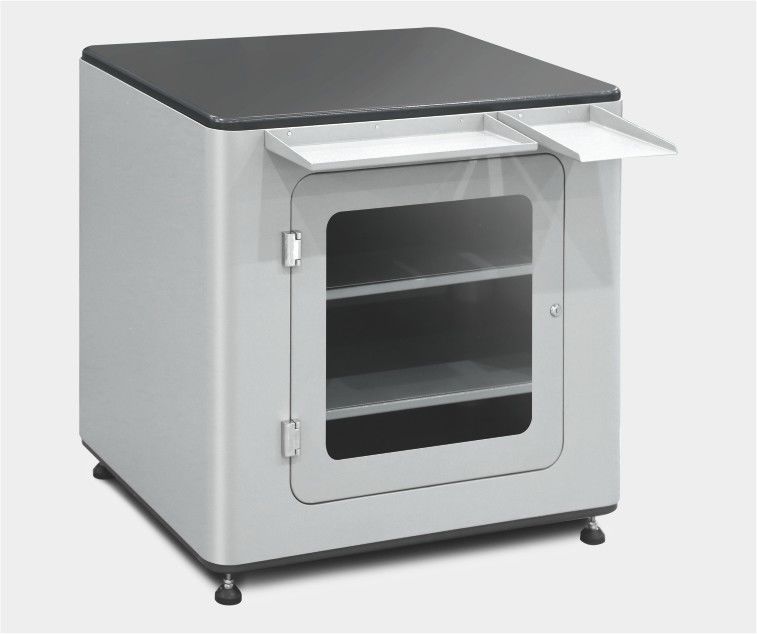

    Πίνακας βάσεων

    Στερεός μόνιμος σταθμός εργασίας με το διάστημα πρακτικής και αποθήκευσης ανοικτός-άποψης για την αποθήκευση των υλικών και των εργαλείων.
    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD

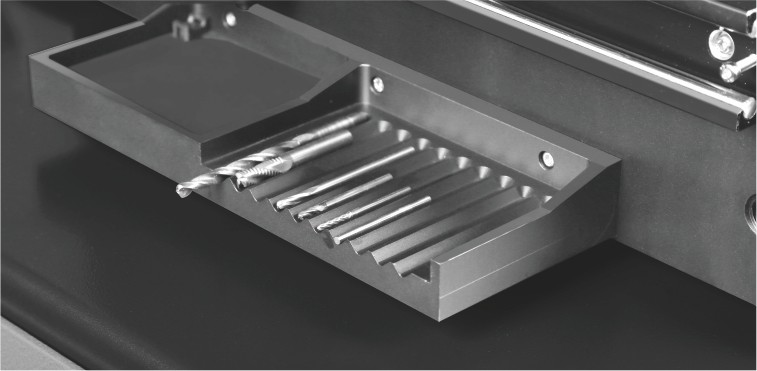

    Θήκη εργαλείων

    Μια πολλαπλάσια θήκη εργαλείων τμημάτων ενσωματώνεται στην πλευρά της μηχανής. Οι χρήστες μπορούν να κρατήσουν όλα τα εργαλεία για η προετοιμασία αποφεύγει τη σύγχυση.

    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD




    SMARTOOL μέτρηση του λογισμικού


    Κύρια τέμνοντα εργαλεία που μετρούν τη λύση

    Τα τέμνοντα εργαλεία SMARTOOL που μετρούν το λογισμικό αναπτύσσονται βασισμένος στην υψηλή ακρίβεια την οπτική και ψηφιακή τεχνολογία μέτρησης, είναι εύκολο και διαισθητικό να λειτουργήσει και προσφέρει τους πολυάριθμους αλγορίθμους μέτρησης και αξιολόγησης συγκεκριμένα για τα εργαλεία που κατασκευάζονται ή που ακονίζονται στη λείανση της επιχείρησης.

    Αιχμηρή, η υψηλός-αντίθεση βλέπει καθόλου την ενίσχυση. Το Allmagnification είναι βαθμολογημένο.
    Το υψηλό μεγεθύνοντας επίπεδο επιτρέπει την ανάλυση ακόμη και των μικρότερων λεπτομερειών επιφάνειας ή την επιθεώρηση των μικροϋπολογιστής-εργαλείων.
    Το διαισθητικό και εύκολος-λειτουργούν λογισμικό διεπαφή-για τη γρήγορη και εύκολη εφαρμογή μέτρησης, όλες τα πλήκτρα λειτουργίας και την επιτροπή λειτουργίας είναι γραφικό, και οι αυτόματες βοήθειες λειτουργίας ανίχνευσης ακρών να εξαλείψει τη διαφορά αποτελέσματος μέτρησης των διαφορετικών χειριστών.
    Ελεύθερος διακόπτης μεταξύ της άποψης εικόνας obiect και πραγματικός - οι άποψη-χρήστες καμπυλών χρονικού περιγράμματος είναι σε θέση να πάρουν την παρατήρηση και να μετρήσουν τις ανώτατες άκρες των εργαλείων κατά τη διάρκεια της dyamic περιστρεφόμενης διαδικασίας. Η προηγμένες βαθμολόγηση και η αποζημίωση το διαδικασία-λογισμικό SMARTOOL προσφέρουν την προηγμένη βαθμολόγηση και η λειτουργία αποζημιώσεων, αυξάνει ιδιαίτερα την ακρίβεια της μέτρησης.

    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD




    Κύρια χαρακτηριστικά γνωρίσματα



    Εύκολη λειτουργία

    Επίδειξη εικόνας υψηλής ανάλυσης και γραφική διεπαφή λειτουργίας. Όλοι τα πλήκτρα λειτουργίας και ο πίνακας ελέγχου επιδεικνύονται στο παράθυρο λογισμικού.



    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD





    Δυναμικός πραγματικός - άποψη χρονικών καμπυλών

    Το λογισμικό προσφέρει πραγματικό - η χρονική άκρη που ανιχνεύει την άποψη καμπυλών, κάνει την άκρη να αναλύσουν και τη μέτρηση πιό διαισθητική και σαφή. Οι χρήστες είναι σε θέση να μεταπηδήσουν στον τρόπο άποψης καμπυλών ανά πάσα στιγμή κατά τη διάρκεια της μέτρησης της διαδικασίας.



    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD





    Γρήγορη γωνία που μετρά με retical

    Το σταυρόνημα που επιδεικνύεται στην περιοχή εικόνας του λογισμικού SMARTOOL είναι ελεύθερα περιστρέψιμο και ικανό να επιδείξει τις γωνίες. Οι χρήστες μπορούν να επιτύχουν τη γρήγορη γωνία μετρώντας εύκολα με τη χρησιμοποίηση το retical για τη σύγκριση ακρών.



    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD





    Σύγκριση CAD

    Το SMARTOOL που μετρά το λογισμικό υποστηρίζει τη λειτουργία σύγκρισης CAD. Οι χρήστες μπορούν άμεσα να εισαγάγουν το σχέδιο CAD του εργαλείου στο λογισμικό ως αναφορά, και να συγκρίνουν την πραγματική εικόνα με το σχέδιο για να αξιολογήσουν τη γεωμετρία των τεμνόντων εργαλείων.

    Μέτρηση της ικανότητας.



    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD




    Μέτρηση της ικανότητας



    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD
                       Ελίκων πρώτη οπίσθια γωνία γωνίας γωνίας αξονική μπροστινή



    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD
                             Δεύτερη οπίσθια γωνία ακρών κλίσης γωνίας





    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD
                         Τέλος εργαλείων τελών εργαλείων - τέλος εργαλείων κεντρικών άξονων - μπροστινή γωνία



    Μηχανή μέτρησης οράματος εργαλείων συστημάτων επιθεώρησης εργαλείων άλεσης με όργανο ελέγχου 24 το» LCD
                                 Πρώτη οπίσθια δεύτερη οπίσθια γωνία γωνίας
