Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη

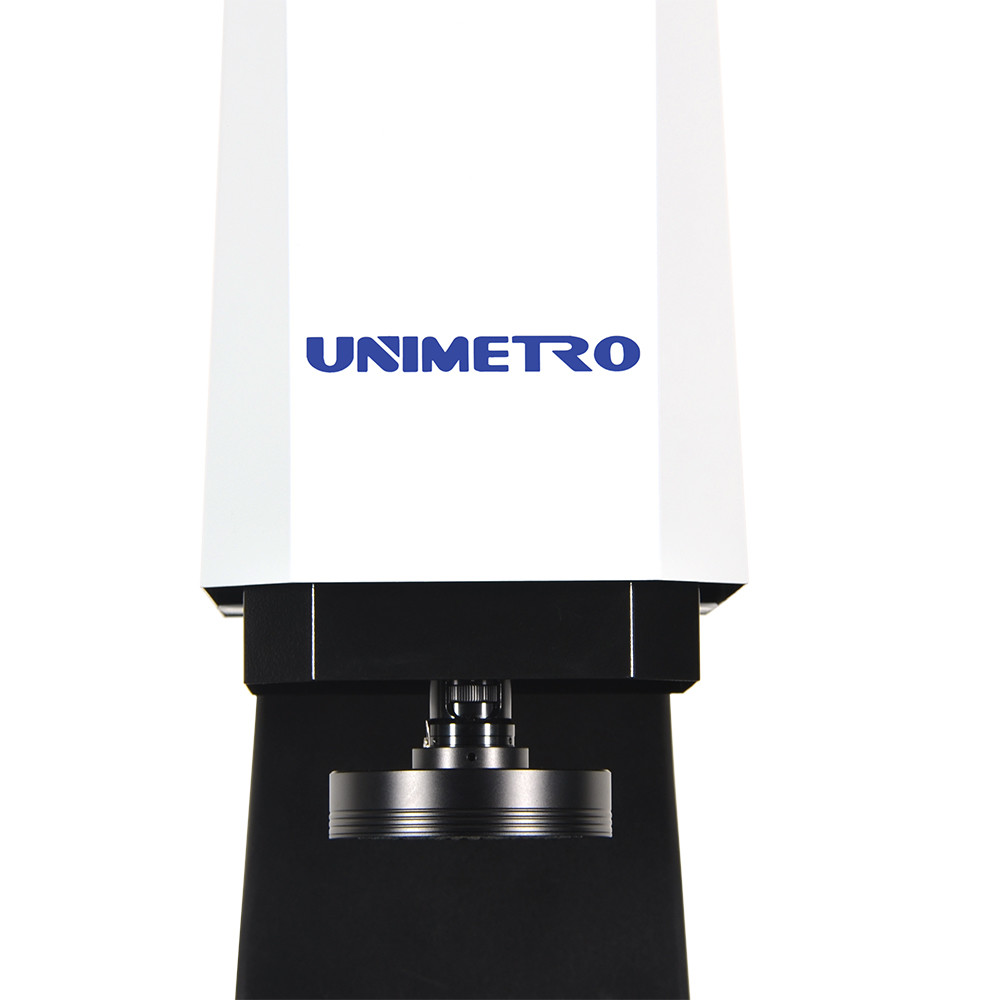

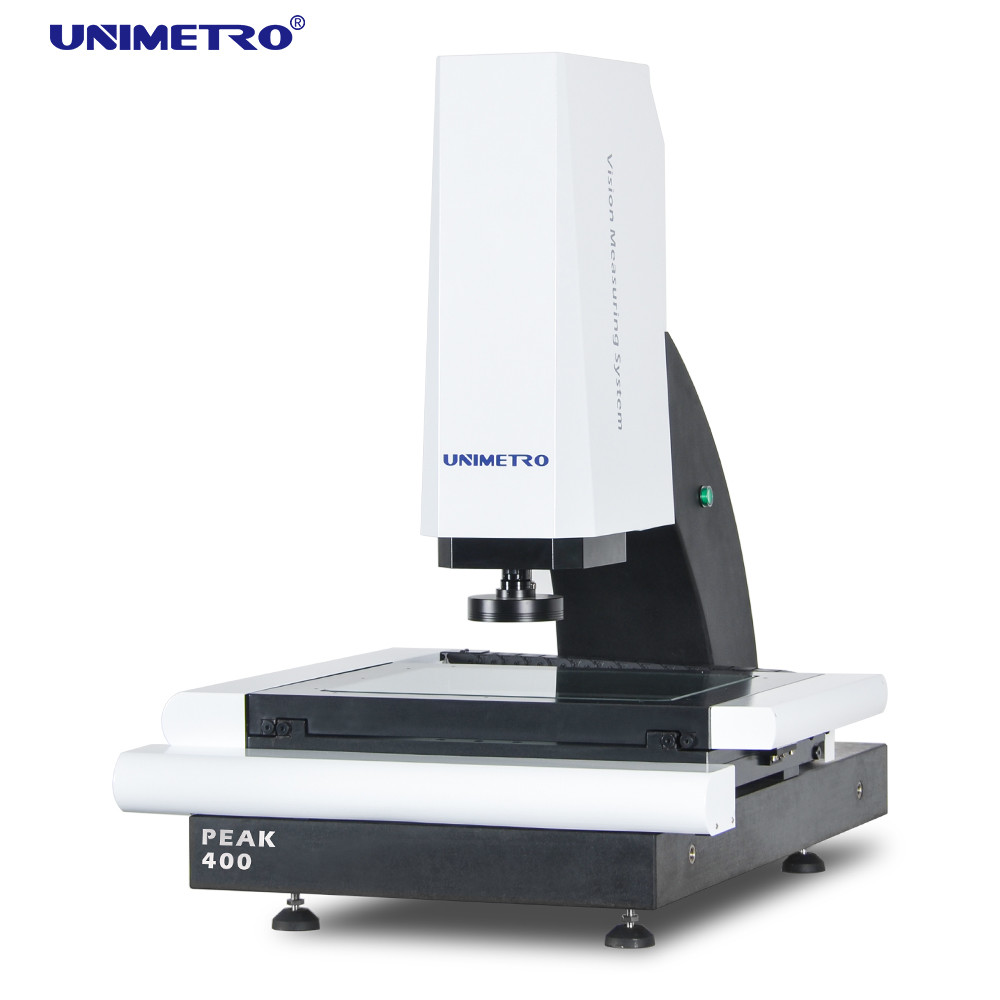

2D CNC VMM Vision Measurement Machine With Multiple Sizes Available
2D CNC VMM Vision Measurement Machine With Multiple Sizes Available
2D CNC VMM Vision Measurement Machine With Multiple Sizes Available 2D CNC VMM Vision Measurement Machine With Multiple Sizes Available
Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: UNIMETRO
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: ΑΙΧΜΗ
Ποσότητα παραγγελίας min: 1 σετ
Τιμή: Discussible
Συσκευασία λεπτομέρειες: ξύλινη περίπτωση
Χρόνος παράδοσης: 10~20days
Όροι πληρωμής: L/C, T/T, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 30 το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Διάσταση: 960*710*1075mm Πεδίο μέτρησης: 400*300*200 mm
Ακρίβεια: 3+L/200μm Επαναληψιμότητα: 3um
Βάρος: 380 κιλά Κάμερα: Βιομηχανική κάμερα CCD
Φακός: 0.7-4.5X απόσταση εργασίας: 108MM
Ψήφισμα Linearscale: 0.0005mm Εγγύηση: 24 μήνες
Επισημαίνω:

VMM μηχανή μέτρησης οράματος

,

2$α μηχανή μέτρησης οράματος

,

Γραμμική μηχανή μέτρησης τρόπων οδηγών HIWIN

Περιγραφή προϊόντων

Σύστημα Οπτικής Επιθεώρησης CNC για Μέτρηση Γωνιών με Χαμηλότερη Τιμή


Το Σύστημα Οπτικής Επιθεώρησης είναι ένα όργανο που χρησιμοποιείται για την ακριβή μέτρηση φυσικών διαστάσεων, με ακρίβεια έως και το επίπεδο του μικρομέτρου. Η μηχανή οπτικής μέτρησης είναι ένα οπτικό όργανο μέτρησης που χρησιμοποιεί την κάμερα για να καταγράψει την εικόνα του τεμαχίου, να αναλύσει τα εικονοστοιχεία της εικόνας και να υπολογίσει τη δισδιάστατη διάσταση με το λογισμικό μέτρησης.
Το Σύστημα Οπτικής Επιθεώρησης CNC είναι μια ισχυρή συσκευή μέτρησης διαστάσεων σχεδιασμένη για τη διαδικασία ποιοτικού ελέγχου μαζικής παραγωγής. Είναι διαμορφωμένο με ισχυρό λογισμικό που καθιστά τη διαδικασία μέτρησης προγραμματιζόμενη, οι χρήστες μπορούν να επιτύχουν τη μέτρηση προϊόντων μεγάλης ποσότητας με πλήρως αυτόματη διαδικασία. Η σειρά PEAK είναι ένα οικονομικό μοντέλο πλήρως αυτόματης όρασης CNC που αναπτύχθηκε από την UNIMETRO.
Ο απλός και ενσωματωμένος σχεδιασμός μας επιτρέπει να κατασκευάσουμε το μηχάνημα με χαμηλότερο κόστος, διατηρώντας παράλληλα την υψηλή ακρίβεια μέτρησης και την καλύτερη απόδοση. Οι χρήστες μπορούν να απολαύσουν το πλεονέκτημα της υψηλής απόδοσης και της εξοικονόμησης κόστους εργασίας από μια πλήρη μηχανή μέτρησης όρασης CNC με πολύ χαμηλή τιμή.


Διαμόρφωση υλικού

◉ Γραμμικές κλίμακες 3 αξόνων ανάλυσης 0,5um
◉ Λειτουργία αυτόματης εστίασης υψηλής απόδοσης
◉ Βάση εργασίας αλουμινίου και σκληρή ανοδίωση

◉ Συμβατό με αισθητήρα αφής Renishaw (προαιρετικό)
◉ 3 δακτύλιοι 8 τμημάτων LED δακτυλίου φωτός, έλεγχος λογισμικού και προγραμματιζόμενο
◉ Παράλληλη διαδρομή φωτός LED περιγράμματος, έλεγχος λογισμικού και προγραμματιζόμενο
◉ Αισθητήρας μετατόπισης οπτικών ινών Confocal (προαιρετικό)
◉ Γραμμικός οδηγός HIWIN
◉ Μοτέρ ελέγχου άξονα Z
◉ Ενσωματωμένο κουτί κεντρικού ελέγχου
◉ Βιομηχανική κάμερα CCD
◉ Χειροκίνητος παλμογεννήτρια για έλεγχο κίνησης άξονα Z
◉ Με δείκτες λέιζερ για βοηθητική τοποθέτηση και εστίαση (προαιρετικό)
◉ Φακός ζουμ με εγκοπή 0,7-4,5X με αισθητήρα ανάδρασης σήματος μεγέθυνσης

Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 0



Λειτουργίες λογισμικού

1) Η σειρά VMM PEAK είναι συμβατή με την πλήρη σειρά αισθητήρων μέτρησης οπτικών ινών Omron, η οποία προσφέρει: Περισσότερες δυνατότητες ακριβούς απαίτησης μέτρησης.



2) Σταθερές μετρήσεις κεκλιμένων ή καμπύλων επιφανειών
3) Σταθερές μετρήσεις διαφορετικών τύπων υλικών
4) Σταθερές μετρήσεις λείων ή τραχιών επιφανειών

5) Η σειρά VMM PEAK είναι συμβατή με τον αισθητήρα αφής Renishaw ως προαιρετική διαμόρφωση. Οι χρήστες μπορούν εύκολα να επιτύχουν λειτουργία μέτρησης 2D και 3D σε ένα μηχάνημα.
6) Το λογισμικό μπορεί να υπολογίσει την αντιστάθμιση μεταξύ του οπτικού φακού και του αισθητήρα αφής, διασφαλίζοντας ότι όλα τα αποτελέσματα μέτρησης είναι εντός ενός συστήματος συντεταγμένων. Τα αποτελέσματα μέτρησης μπορούν να εξαχθούν ως τρισδιάστατο σχέδιο για αντίστροφη μηχανική.


Λειτουργίες λογισμικού συστήματος οπτικής επιθεώρησης
Το λογισμικό UNIMETRO INSPECT3D διαθέτει φιλικό προς το χρήστη περιβάλλον εργασίας, είναι εύκολο στην εκμάθηση, έχει ισχυρή λειτουργικότητα και επιτρέπει στους χρήστες να επιτύχουν γρήγορη και ακριβή μέτρηση.
Το λογισμικό προσφέρει πλήρες περιβάλλον εργασίας χρήστη στην αγγλική γλώσσα, επιτρέπει επίσης την ανάπτυξη νέων γλωσσών.

◉ Εισαγωγή αρχείου CAD και μέτρηση
◉ Σειρά εξαρτημάτων και μακρομέτρηση
◉ Αυτόματη εστίαση και μέτρηση ύψους
◉ Η λειτουργία πλοήγησης βοηθά στην γρήγορη τοποθέτηση
◉ Ισχυρή λειτουργία γεωμετρικής μέτρησης
◉ Πολλαπλές αναφορές δεδομένων και λειτουργία γραφικής εξόδου δεδομένων
◉ Ευέλικτο πρόγραμμα χρήστη
◉ Δημιουργία στοιχείων αναφοράς
◉ Ισχυρή λειτουργία ανίχνευσης άκρων
◉ Υποστήριξη πολλαπλών εξωτερικών αξεσουάρ
◉ Αυτόματος υπολογισμός της γεωμετρικής ανοχής των στοιχείων
◉ Μέτρηση περίπλοκης παραγωγής γρήγορα και εύκολα


Παράμετροι

Μοντέλο

PEAK 300

PEAK 400

Διάσταση (mm) (Μ*Π*Υ)

850*650*1060

1000*800*1080

Εύρος μέτρησης (mm) (X*Y*Z)

300*200*200

400*300*200

Ακρίβεια (μm)

3+L/200

3+L/200

Επαναληψιμότητα (μm)

3

3

Βάρος (kg)

120

150

Κάμερα

Βιομηχανική αναλογική κάμερα CCD και κάρτα βίντεο SV2000E

Φακός

Χειροκίνητος φακός ζουμ με εγκοπή 0,7-4,5X / Χειροκίνητος φακός ζουμ 0,7-4,5X με ανάδραση σήματος (Προαιρετικό) / Αυτόματος φακός ζουμ (Προαιρετικό)

Μεγέθυνση

18-188X (Διαφορετικός συνδυασμός κάμερας και φακού οδηγεί σε διαφορετικό εύρος μεγέθυνσης

FOV

8.1-1.3mm (Διαφορετικός συνδυασμός κάμερας και φακού οδηγεί σε διαφορετικό εύρος FOV)

Απόσταση εργασίας

108mm

Ανάλυση γραμμικών κλιμάκων

0.0005mm

Φωτισμός

Προγραμματιζόμενος δακτύλιος 3 δακτυλίων, 8 τμημάτων επιφανειακού δακτυλίου φωτός, προγραμματιζόμενο παράλληλο φως περιγράμματος



Πληροφορίες εταιρείας


Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 1
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 2
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 3
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 4



Ο Πελάτης & Αντιπρόσωπός μας

Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 5
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 6


Συχνές ερωτήσεις
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 7  Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 8  Α1: Είμαστε εργοστάσιο και σας δίνουμε την ταχύτερη απάντηση σε 24 ώρες.
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 7  Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας;
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 8  Α2: Παράγουμε κυρίως μηχανή μέτρησης όρασης, μηχανή μέτρησης συντεταγμένων, εξαρτήματα CMM&VMM κ.λπ.
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 7  Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 8  Α3: Εφόσον μας πείτε την ποικιλία και το μέγεθος του προϊόντος που θα μετρηθεί, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για το όργανο μέτρησης των κατάλληλων προδιαγραφών.
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 7  Ε4: Δέχεστε προσαρμοσμένη υπηρεσία;
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 8  Α4: Βεβαίως! Μπορούμε να παρέχουμε όχι μόνο τυπικά μηχανήματα, αλλά και μηχανήματα προσαρμοσμένα στις ανάγκες του πελάτη.
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 7  Ε5: Ποια είναι η περίοδος εγγύησής σας;
Δισδιάστατη μηχανή μέτρησης όρασης CNC VMM με διαθέσιμα πολλαπλά μεγέθη 8  Α5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή και έχουμε
βελτιώσει  πολύ σε ορισμένα εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα των προϊόντων μας.
