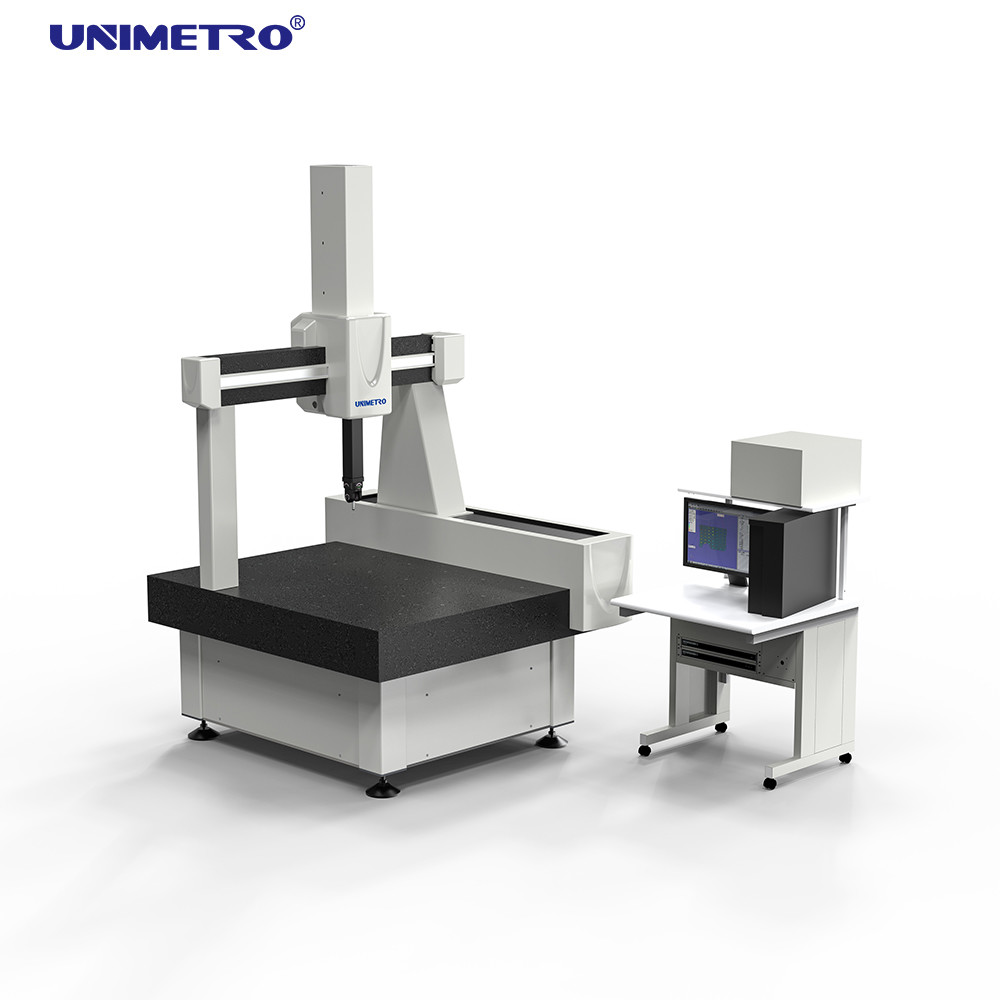

500mm/S ημι αυτόματη τρισδιάστατη CMM μηχανή τύπων ηλίου

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: UNIMETRO
Πιστοποίηση: CE,ISO
Αριθμό μοντέλου: Ήλιο
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Συσκευασία λεπτομέρειες: Ξύλινη περίπτωση
Χρόνος παράδοσης: 3~5 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 40
Λεπτομερής ενημέρωση
Όνομα προϊόντων: CMM ισότιμη μετρώντας μηχανή Υλικό: Μαρμάρινη βάση
Μέτρηση της σειράς: 600*600*600mm Diamension Overrall: 1350*1580*2680
Βάρος μηχανών: 1950kg MPEe: ≤ 1.8+L/300 (μm)
MPEp: ≤ 2.5μm Ψήφισμα κλίμακας: 0.5um
Υψηλό φως:

Τρισδιάστατη CMM μηχανή τύπων ηλίου

,

Ημι αυτόματη τρισδιάστατη CMM μηχανή

,

500mm/S τρισδιάστατη ισότιμη μετρώντας μηχανή


Περιγραφή προϊόντων



Τύπος 600*600*600mm υψηλή ακρίβεια CMM ηλίου ημι αυτόματη τρισδιάστατη ισότιμη μετρώντας μηχανή μηχανών





Περιγραφή

«Το ήλιο» χαρακτηρίζεται από τη μηχανή υψηλότερης ακρίβειας που είναι UNIMETRO που αναπτύσσεται πλήρως και που σχεδιάζεται. Κάθε μέρος επιλέγεται αυστηρά στην περίοδο κατασκευής και σιγουρεύεται ότι όλα τα μέρη συνδέονται τέλεια και καίρια στην περίοδο συνέλευσης. Η αποδοχή της μέτρησης των μηχανών πραγματοποιείται σύμφωνα με το ISO 10360-2. Με αυτό τον τρόπο, δύο τυποποιημένες διαδικασίες αποδοχής χρησιμοποιούνται. Όλοι που μετρούν τις μηχανές μετριούνται με ένα υπερβολικό λέιζερ ακρίβειας. Κατόπιν, μια δοκιμή που προσαρμόζεται στα πρότυπα με τα DKD-επικυρωμένα στερεά μέτρα όπως οι φραγμοί μετρητών, η σφαίρα τα πιάτα, κ.λπ. διευθύνονται. Επομένως, η χρήση πελατών μηχανών είναι επιτέλους πραγματική υψηλή - ποιότητα, υψηλή ακρίβεια και γερμανική τεχνολογία.





ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ



Μέτρηση της περιοχής Γενική διάσταση Ανώτατο βάρος μερών
X=610mm, Y=610mm, Z=610mm 1350 X 1580 X 2680 χιλ. 1000kg
Βάρος μηχανών MPEe MPEp
1950kg ≤ 1.8+L/300 (μm) ≤ 2.5μm
Ψήφισμα κλίμακας Ανώτατη τρισδιάστατη ταχύτητα Ανώτατη τρισδιάστατη επιτάχυνση
0.5um 500mm/s 900mm/s





ΠΛΕΟΝΕΚΤΗΜΑΤΑ



Υψηλή επανάληψη: Μονόδρομο repeatability∠1μm
Διπλή παθητική απόσβεση δόνησης διπλωμάτων ευρεσιτεχνίας:
CMM χρησιμοποιείται συνήθως στην επιχείρηση και κοντινός από τις άλλα μηχανές και το φορτηγό μεταφορών. Η δόνηση επηρεάζει την ακρίβεια CMM. Κάνετε ένα ειδικό ίδρυμα είναι μια λύση αλλά αυτό θα κοστίσει και θα ενοχλήσει. CMM μας έχει την υποστήριξη διπλωμάτων ευρεσιτεχνίας με τη διπλή παθητική απόσβεση δόνησης που ενσωματώνεται άμεσα στο πλαίσιο μηχανών. Κατά συνέπεια η μηχανή μπορεί να τοποθετηθεί κατάλληλα κοντά στην παραγωγή. Καμία ανάγκη το ειδικό ίδρυμα για αυτό το CMM στις περισσότερες περιπτώσεις.

Υψηλός - ποιοτικός γρανίτης worktable:
Το Worktable είναι η υποστήριξη όλου του CMM, η ποιότητά της είναι σημαντική για την απόδοση! CMM μας γίνεται με το βαριού και σταθερού φυσικό γρανίτη υψηλής ακρίβειας, worktable από «το υποστήριγμα TAI» αυτό μπορεί να υποστηρίξει την απόσβεση δόνησης και να βελτιώσει την απόδοση CMM.

Εσωκλειόμενοι οδηγοί σε όλους τους άξονες:
Το περιβάλλον του CMM έχει την ακριβή απαίτηση, αλλά μερικοί διαφορετικοί όπως η θερμοκρασία και η σκόνη είναι δυνατοί στο δωμάτιο μέτρησης. Σαν πρότυπα, όλες CNC μας οι μηχανές εγκαθίστανται με τους εσωκλειόμενους οδηγούς. Αυτό προστατεύει τους τρόπους οδηγών από τη ζημία, το ρύπο, και τις άμεσες θερμικές επιρροές. Αυτό μπορεί να αποτρέψει τις εξωτερικές αλλαγές σκόνης και θερμοκρασίας. Είναι σημαντικό για τη χρήση στο σκονισμένο περιβάλλον.

Τριβή «αυτόματη αποκαθιστώντας» μετάδοση:
CMM μετάδοση τριβής χρήσεών μας, και έχει το «αυτόματο αποκαθιστώντας» σύστημα σε όλους τους άξονες. Το σύστημα μετάδοσης που χρησιμοποιεί «σταθερό + τη δομή αναστολής μικροϋπολογιστών» για να εξασφαλίσει μετάδοση είναι παράλληλο με τον τρόπο οδηγών. Αυτός κάνει τη μετρώντας μηχανή κατά ένα μεγάλο μέρος συντήρηση-ελεύθερη.

Εισαγόμενα μέρη κλειδί:
Τα μέρη κλειδί είναι σημαντικότερα για το σταύλο της μηχανής. Μόνο με το καλύτερο σχέδιο και την καλύτερη ποιότητα των μερών κλειδί μπορεί να κάνει το μακροπρόθεσμο σταύλο CMM. Όλα τα μέρη κλειδί είναι διάσημα εμπορικά σήματα (σερβο μηχανή, σύστημα μετάδοσης, αεροκίνητο σύστημα κ.λπ.). Αυτό μπορεί να κάνει την καλύτερη ζωή ακρίβειας και υπηρεσιών του CMM.

RENISHAW οπτική κλίμακα:
Η οπτική κλίμακα είναι ενός κλίμακας από του περισσότερου σημαντικού μέρους για CMM RENISHAW είναι η καλύτερη σημαία στην περιοχή CMM μερών. Έχει τα καλύτερα προϊόντα και την καλύτερη φήμη υπηρεσιών! CMM οπτική κλίμακα ακρίβειας χρήσης μας πάντα RENISHAW υψηλή. Το ψήφισμα είναι 0,05 um.

Τρόπος οδηγών πλαισίου ρουλεμάν αέρα και σε στις 4 πλευρές:
Φέρων τρόπος οδηγών αέρα που χρησιμοποιεί τη 4 πλευρές δομή! Αυτό είναι το σύμβολο του σταύλου και της ποιότητας! Σε CMM μας, κάθε άξονας έχει πολλούς ρυθμιστές πίεσης αέρα στις διαφορετικές κατευθύνσεις και τα πνευματικά ρουλεμάν, δακτυλιοειδή πνευματικά φέροντα όργανα εγγυήσεων σχεδίου σταθερά κατά τη διάρκεια της κίνησης.

Μικρή τεχνολογία τρυπών:
Κατανάλωση αέρα: 150NL/Min. η μικρή τεχνολογία τρυπών, αυτό κάνει τη συμπυκνωμένη ζώνη μεταξύ του ρουλεμάν αέρα και του τρόπου οδηγών. Μπορεί να αντισταθμίσει τη λίγη θερμότητα προέρχεται από την τριβή κινήσεων! Αυτή η τεχνολογία βελτιώνει τη θερμική σταθερότητα του CMM και κρατά τη μακροπρόθεσμη σταθερότητα ακρίβειας.

ΛΟΓΙΣΜΙΚΟ

Λογικός-DMIS λογικό - DMIS είναι ένα πρόσφατα αναπτυγμένο μεγάλης κλίμακας ενσωματωμένο τρισδιάστατο πακέτο λογισμικού μέτρησης. Εκτός από την ανάπτυξη και το σχέδιο του λογισμικού στούντιο, που λαμβάνει υπόψη τις απαιτήσεις των αρχαρίων για την εύκολες εκμάθηση και τη χρήση του λογισμικού και τις λειτουργικές απαιτήσεις των υψηλού επιπέδου χρηστών για το λογισμικό, το πιο σημαντικό, έχει γίνει ένα πρότυπο για CMM τυποποίηση λογισμικού μέτρησης. Τα λογικά προγράμματα DMIS σχεδιάζονται με τον πλήρη και εγγενή πυρήνα DMIS μέχρι την έκδοση 5.0 DMIS, το οποίο είναι συνολικά διαφορετικό από την αποκαλούμενη «υποστήριξη DMIS» (ο πυρήνας δεν είναι DMIS). Όπως είναι γνωστό, DMIS έχει γίνει πρότυπα του ISO (ISO 22093:2003)

500mm/S ημι αυτόματη τρισδιάστατη CMM μηχανή τύπων ηλίου 0





ΛΕΙΤΟΥΡΓΙΑ ΕΛΕΓΧΩΝ

Κεφάλι ελέγχων: MH20i χειρωνακτικό κεφάλι από RENISHAW
Επανάληψη της θέσης Τοποθετώντας βήματα Περιστρεφόμενος άξονας
+0.5 μm 15° +180°
0° - 90° 140mm 10-40℃
1950kg ≤ 1.8+L/300 (μm) ≤ 2.5μm
Έλεγχος: Ενότητα TP20 SF Συνέλευση ελέγχων τετρ.μέτρου
Αριθμός Όνομα Προδιαγραφές Qty
Α-5004-7585 Ράβδος επέκτασης ελέγχων 10mm 2
Α-5004-7586 Ράβδος επέκτασης ελέγχων 20mm 1
Α-5000-7806 Έλεγχος σφαιρών Φ1×10mm 1
Α-5000-3603 Έλεγχος σφαιρών Φ1×20mm 2
Α-5000-3604 Έλεγχος σφαιρών Φ1×10mm 2
Α-5000-4161 Έλεγχος σφαιρών Φ1×20mm 1
Α-5000-2285 Έλεγχος σφαιρών Φ1×50mm 1
  Κλειδί ελέγχων   2
Σύνολο: 8 τύπος   12pc
