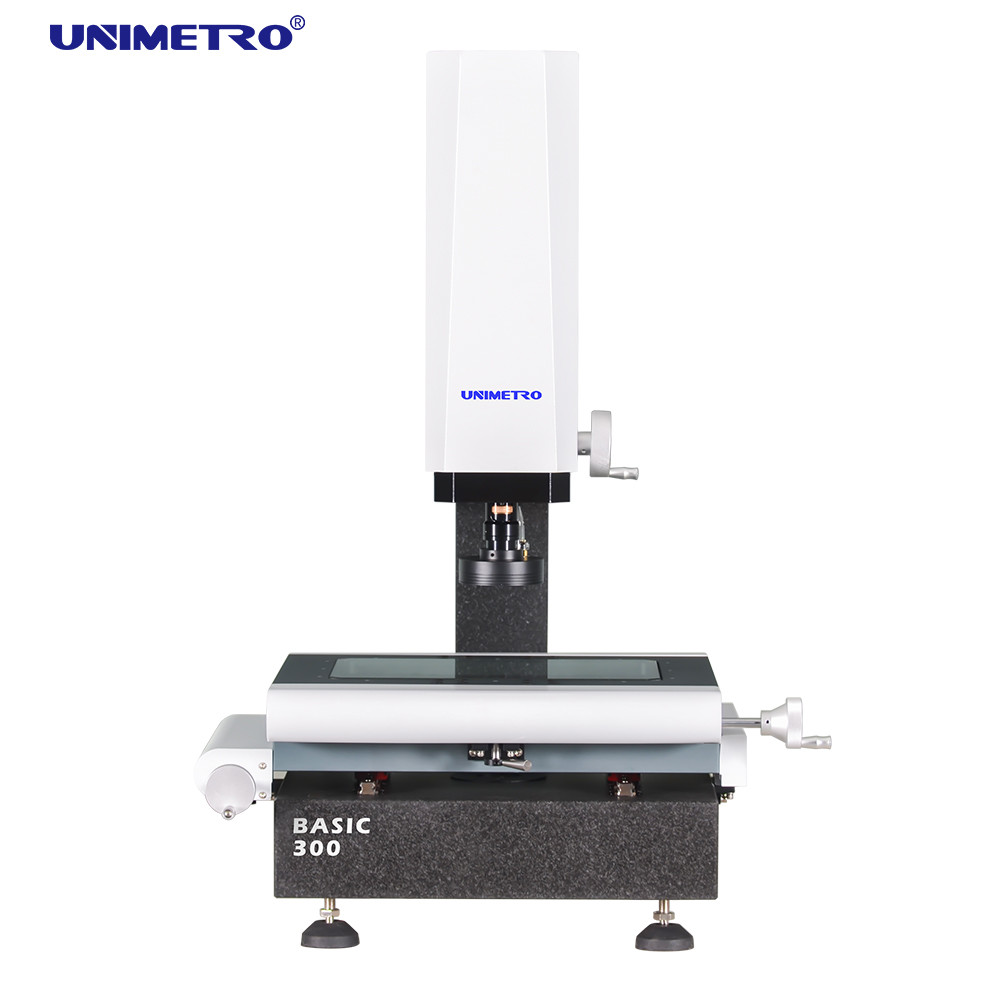

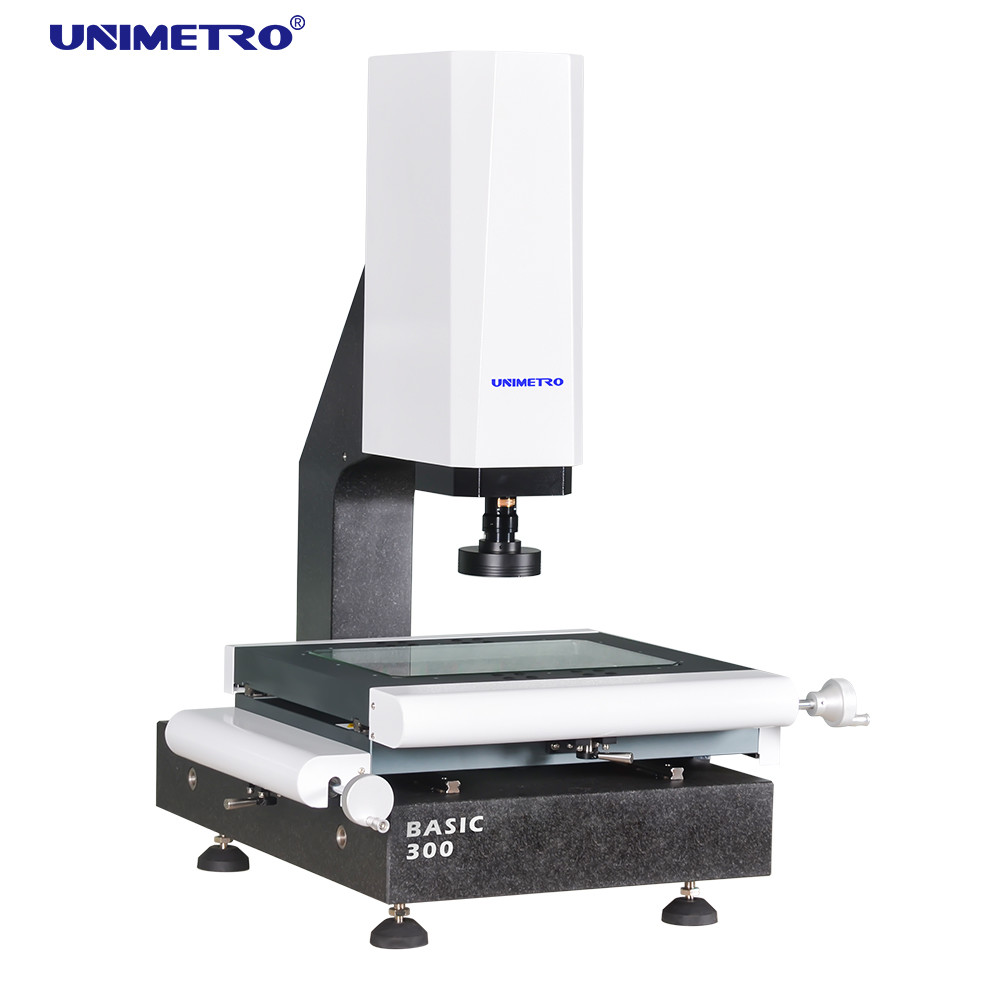

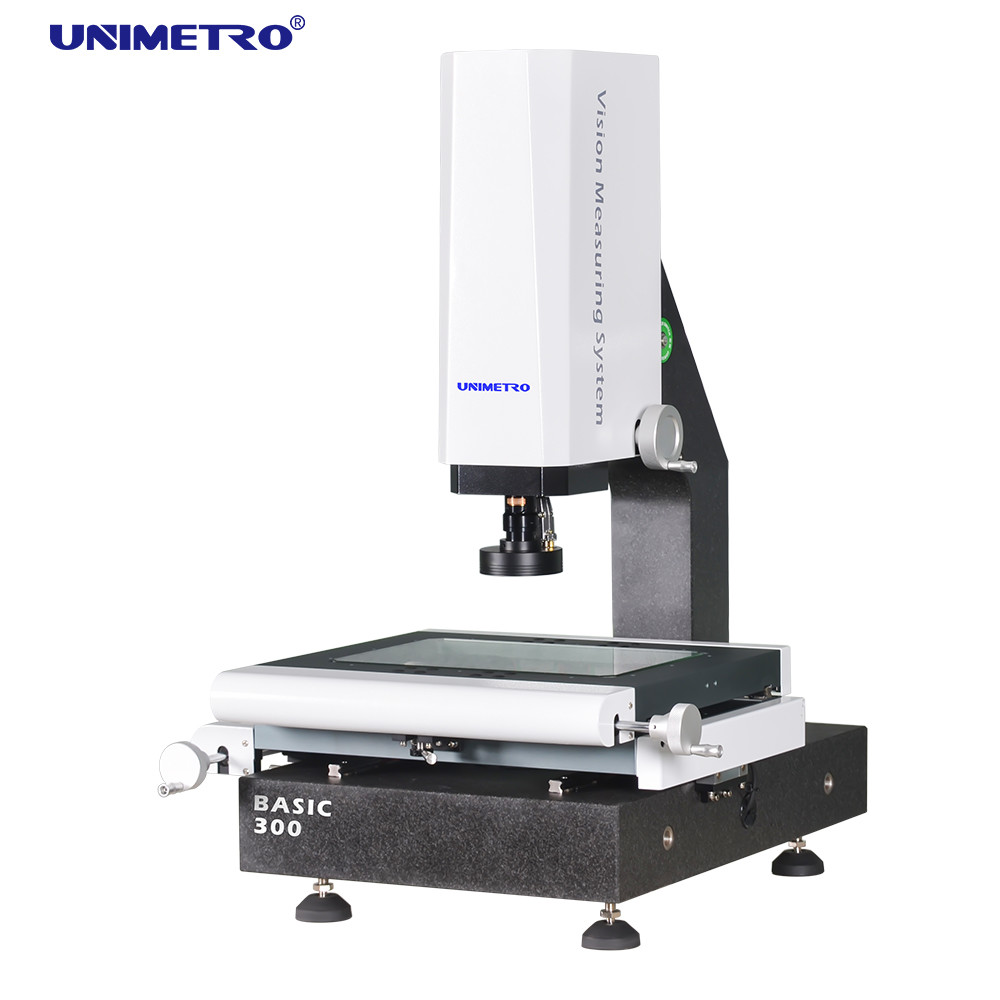

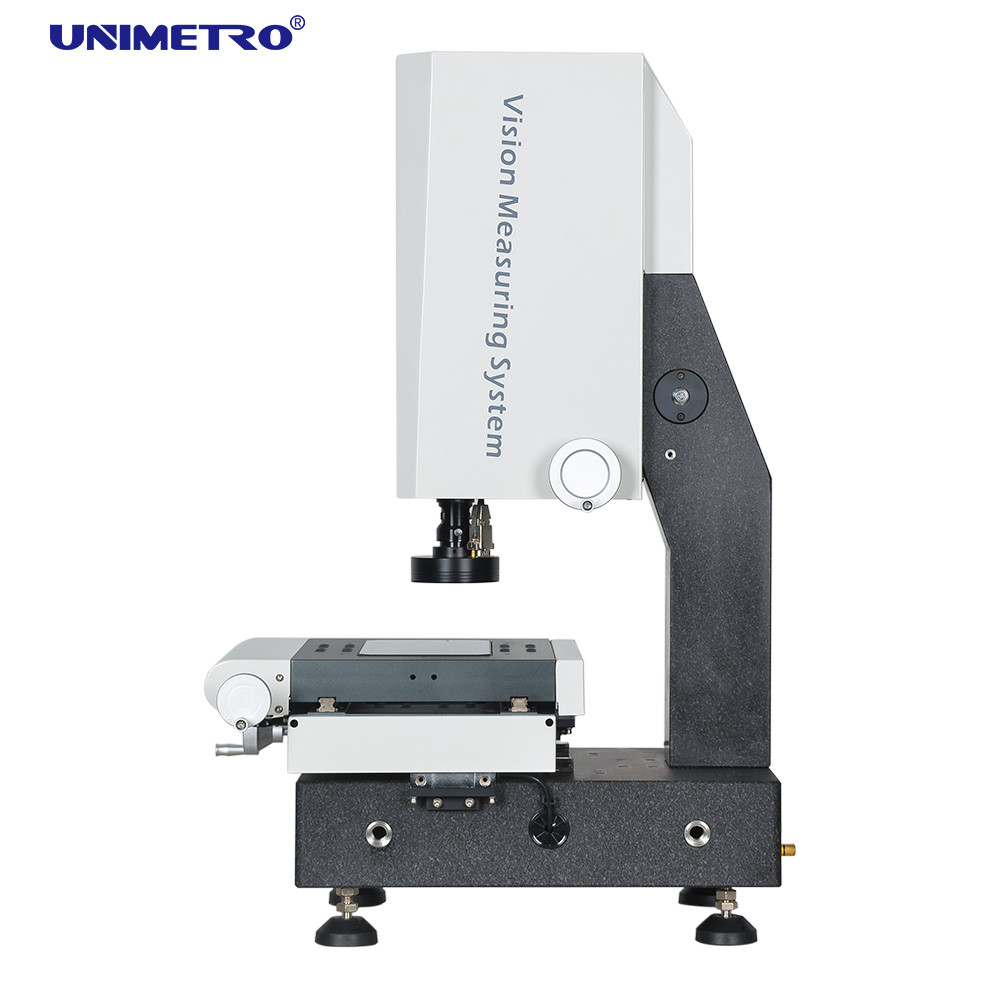

Χειρωνακτική οπτική μηχανή μέτρησης για τη 2$α μέτρηση

Χειρωνακτική οπτική μηχανή μέτρησης για τη 2$α μέτρηση

Manual Optical Measurement Machine For 2D Measurement
Manual Optical Measurement Machine For 2D Measurement

Λεπτομέρειες:

Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: UNIMETRO
Πιστοποίηση: CE,ISO
Αριθμό μοντέλου: Βασικός

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: ξύλινη περίπτωση
Χρόνος παράδοσης: 5~15days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 40
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Διάσταση: 600*740*980mm Μέτρηση της σειράς: 300*200*200mm
Μέτρηση της ακρίβειας: 2.5+L/100um Επανάληψη: 2.5um
Βάρος: 190KG Γραμμικό ψήφισμα κλίμακας: 0.5um (0.1um για την επιλογή)
Υψηλό φως:

Manual Optical Measurement Machine

,

Scale Resolution 0.5um Optical Measurement Machine

Χειρωνακτική οπτική τηλεοπτική μετρώντας μηχανή οργάνων για τη 2$α μέτρηση



Describtion



Η μηχανή μέτρησης οράματος είναι ένα όργανο που χρησιμοποιείται για την ακριβή φυσική διάσταση που μετρά, ακρίβεια μέχρι το επίπεδο μικρού, το οποίο είναι μια οπτική όργανο μέτρησης χρησιμοποιώντας τη κάμερα για να συλλάβει την εικόνα του κομματιού εργασίας, να αναλύσει το εικονοκύτταρο εικόνας και να υπολογίσει τη 2$α διάσταση με το μετρώντας λογισμικό.


◉Η μηχανή μέτρησης οράματος σειράς BASIC σχεδιάζεται και αναπτύσσεται από UNIMETRO, το οποίο είναι ένα δημοφιλές πρότυπο κατάλληλο για την μεγαλύτερη μέρος της ακριβούς 2$ας διάστασης που μετρά την εφαρμογή και το τέλος - χρήστες από τις διαφορετικές βιομηχανίες, ως φόρμα, ηλεκτρονική, ημιαγωγό, πλαστική έγχυση, προϊόντα 3C, ιατρική φροντίδα, αεροπορία… κ.λπ. Είναι ένα σημαντικό όργανο που χρησιμοποιείται στη διαδικασία ελέγχου ποιότητας των προϊόντων σας, που εξασφαλίζει την ακρίβεια διάστασης προϊόντων σας, καθιστά τα προϊόντα σας ανταγωνιστικότερα.
◉Η σειρά VMM BASIC είναι το πιό κοινό πρότυπο για τα περισσότερα από τα εργοστάσια που κατασκευάζουν τα ακριβή μέρη. Είναι κατάλληλο για τα μικρά δείγματα ποσότητας που μετρούν την εφαρμογή. ο χειρωνακτικός έλεγχος 3 άξονα, με το φιλικό προς το χρήστη λογισμικό, επιτρέπει στο χειριστή για να διαχειριστεί να χρησιμοποιήσει τη μηχανή πολύ στο λίγος χρόνο.


◉Χρησιμοποιώντας τον υψηλό γρανίτη ακρίβειας και σταθερότητας ως βάση και στήλη μηχανών, με 3 τον άξονα 0.0005mm υψηλής ευκρίνειας γραμμικός αισθητήρας
-Εξασφαλίστε τη υψηλή επίδοση και την ακρίβεια κάθε μηχανής.
◉Χρησιμοποιώντας το γραμμικό τρόπο οδηγών HIWIN και τη μεγάλης ακρίβειας γραμμική ράγα οδηγών, με το στάδιο εργασίας αργιλίου και τη σκληρή επεξεργασία επιφάνειας υποβολής σε ανοδική οξείδωση.
- Εξασφαλίζει την υψηλή δυναμική απόδοση και τη μακράς διαρκείας χρήση κύκλων της μηχανής.
◉Χρησιμοποιώντας ένα ενσωματωμένο κιβώτιο ελέγχου πυρήνων που αναπτύσσεται με UNIMETRO, για τις γραμμικές κλίμακες, τον ελαφρύ έλεγχο, και τη μεταφορά σημάτων ελέγχων αφής.
- Εξασφαλίστε την εύκολες καλωδίωση και τη συντήρηση. Ιδιαίτερα αυξήστε τη σταθερότητα της μηχανής.
◉Το φως των προγραμματίσημων οδηγήσεων περιγράμματος με την παράλληλη ελαφριά πορεία, αποφεύγει την παραμόρφωση της εικόνας.
- Εξασφαλίζει το measuringaccuracy.
◉Με το φως δαχτυλιδιών 8 τμημάτων λογισμικού οδηγήσεων ελέγχου, προσφέρετε την πολλαπλάσιες φωτίζοντας γωνία και τη φωτεινότητα.
- Τακτοποίηση για μορφή και τα υλικά μερών τη withdifferent.
◉Οι παράμετροι φωτισμού μπορούν να είναι αρχείο στο μέρος που μετρά το πρόγραμμα, οι χρήστες δεν πρέπει να ρυθμίσουν κατά τη διάρκεια της διαδικασίας μέτρησης.
-Φιλικός και convenintly χρήση.



Τομέας εφαρμογής



Βιομηχανία φορμών

Αυτοκινητική κατασκευή

Ιατρική βιομηχανία

Μηχανική κατασκευή

3C ψηφιακή βιομηχανία

Παραγωγή PCB

Κ.λπ.

Χειρωνακτική οπτική μηχανή μέτρησης για τη 2$α μέτρηση 0   Χειρωνακτική οπτική μηχανή μέτρησης για τη 2$α μέτρηση 1   Χειρωνακτική οπτική μηχανή μέτρησης για τη 2$α μέτρηση 2



Διαμόρφωση υλικού



Γραμμικός τρόπος οδηγών HIWIN



◆Στάδιο και σκληρά υποβολή σε ανοδική οξείδωση εργασίας αργιλίου



◆Ενσωματωμένο κιβώτιο ελέγχου πυρήνων



◆3 γραμμικές κλίμακες ψηφίσματος άξονα 0.5um

◆Παράλληλη ελαφριά ομάδα των πολυ οδηγήσεων λειτουργίας



◆Βιομηχανική κάμερα υψηλής ανάλυσης CCD βαθμού

◆0.7-4.5X χειρωνακτικός βαθουλωμένος φακός ζουμ με την υψηλή επανάληψη

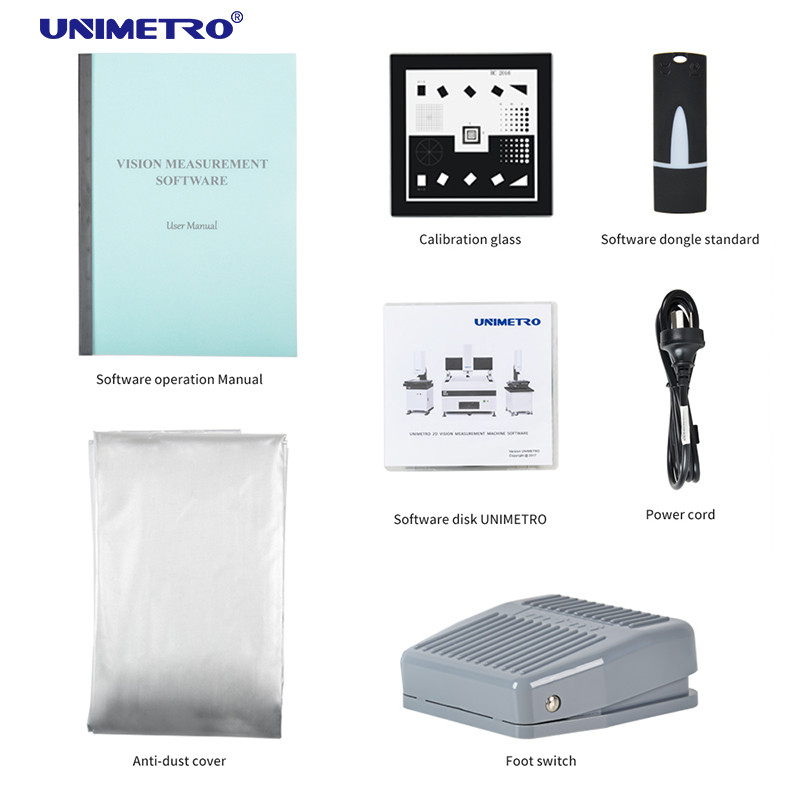

◆Ενισχυτικά πολλαπλάσια εξωτερικά εξαρτήματα

Χειρωνακτική οπτική μηχανή μέτρησης για τη 2$α μέτρηση 3 Χειρωνακτική οπτική μηχανή μέτρησης για τη 2$α μέτρηση 4 Χειρωνακτική οπτική μηχανή μέτρησης για τη 2$α μέτρηση 5



Παράμετρος



BASIC200
BASIC300
BASIC400
BASIC500
Διάσταση (χιλ.) (L×W×H)
550*540*930
600*740*980
700*840*980
800*940*980
Μέτρηση της σειράς (χιλ.) (X×Y×Z)
200*100*150
300*200*200
400*300*200
500*400*200
Μέτρηση της ακρίβειας (μm)
2.5 + Λ/100
3.0 + Λ/100
Επανάληψη (μm)
2.5
3.0
Βάρος (κλ)
140
190
240
290
Εικόνα και μέτρηση
Κάμερα
Βιομηχανική κάμερα υψηλής ανάλυσης CCD βαθμού
Φακός
0.7~4.5X χειρωνακτικός βαθουλωμένος φακός ζουμ με την υψηλή επανάληψη
Ενίσχυση
18~195 Χ
Οπτικό πεδίο
8.1mm ~ 1,3 χιλ.
Απόσταση εργασίας
80 χιλ.
Γραμμικό ψήφισμα κλίμακας
0.5μm (0.1μm προαιρετικά)
Οδηγώντας σύστημα
X / Χειρωνακτικός έλεγχος Υ/Ζ
Φωτισμός
Φως περιγράμματος 8 τμημάτων των προγραμματίσημων οδηγήσεων του /single τμημάτων δαχτυλιδιών ελαφριών, παράλληλων οδηγήσεων επιφάνειας





Επισκόπηση λογισμικού





Το λογισμικό UNIMETRO INSPECT3D είναι με φιλικό προς το χρήστη UI, εύκολο να μάθει, ισχυρή λειτουργία, επιτρέπει στους χρήστες για να επιτύχει
γρήγορη και ακριβής μέτρηση. Το λογισμικό προσφέρει την πλήρη αγγλική γλώσσα UI, επιτρέπει επίσης τη νέα γλωσσική ανάπτυξη.


◉Αρχείο και μέτρο CAD εισαγωγής

◉Σειρά μερών και μακρο μέτρηση
◉Αυτόματη μέτρηση εστίασης και ύψους
◉Η λειτουργία πλοήγησης βοηθά γρήγορα
◉Ισχυρή γεωμετρική λειτουργία μέτρησης
◉Πολλαπλάσιες εκθέσεις στοιχείων και γραφική λειτουργία παραγωγής στοιχείων


◉Εύκαμπτο πρόγραμμα χρηστών

◉Δημιουργία των στοιχείων αναφοράς
◉Ισχυρή άκρη που ανιχνεύει τη λειτουργία
◉Ενισχυτικά πολλαπλάσια εξωτερικά εξαρτήματα
◉Αυτόματος υπολογισμός της γεωμετρικής ανοχής στοιχείων
◉Μετρώντας την περίπλοκη παραγωγή γρήγορα και βολικά

Χειρωνακτική οπτική μηχανή μέτρησης για τη 2$α μέτρηση 6

Q: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;

Α: Είμαστε ένα εργοστάσιο και δόσιμο σας της γρηγορότερης απάντησης σε 24 ώρες.


Q: Ποια είναι η επιχείρησή σας κυρίως μέσα;
Α: Είμαστε κυρίως όραμα προϊόντων μετρώντας τη μηχανή, συντεταγμένη που μετρά τη μηχανή, CMM&VMM fixturesetc.

Q: Πώς να επιλέξει την κατάλληλη προδιαγραφή;
Α: Εφ' όσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος για να μετρηθείτε, η επαγγελματική ομάδα μας θα σας συμβούλευε της μέτρησης
όργανο των κατάλληλων προδιαγραφών.

Q: Δέχεστε την προσαρμοσμένη υπηρεσία;
Α: Να είστε βέβαιος! Μπορούμε να παρέχουμε όχι μόνο τις χαρακτηριστικές μηχανές, αλλά και τις μηχανές που προσαρμόζονται στις ανάγκες του πελάτη.

Q: Ποια είναι η περίοδος εξουσιοδότησής σας;
Α: Η περίοδος εξουσιοδότησης προϊόντων μας είναι 2 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή, και έχουμε βελτιώσει πολλής σε μερικά εύθραυστα μέρη. Μπορείτε να είστε σίγουροι της ποιότητας των προϊόντων μας.
