Αρχική Σελίδα > Προϊόντα> μηχανή μέτρησης οράματος> Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric

Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric

One Button Vision Measuring Machine With Double Telecentric High - Resolution Optical Lens

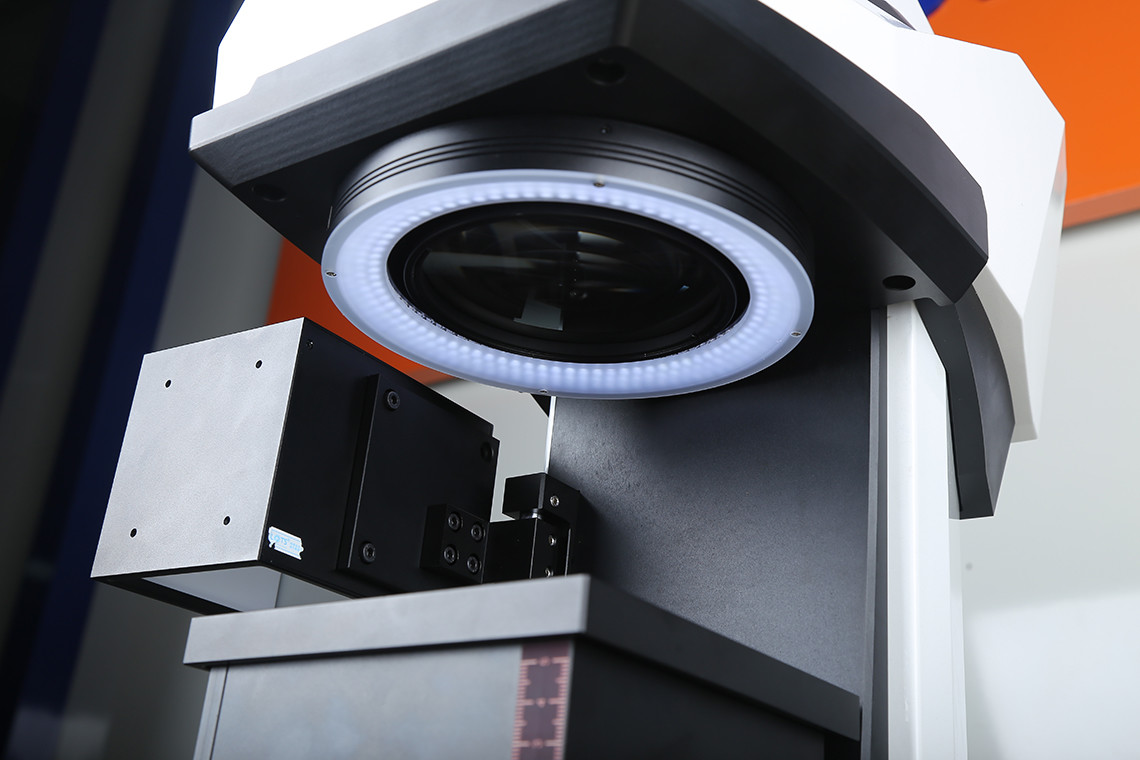

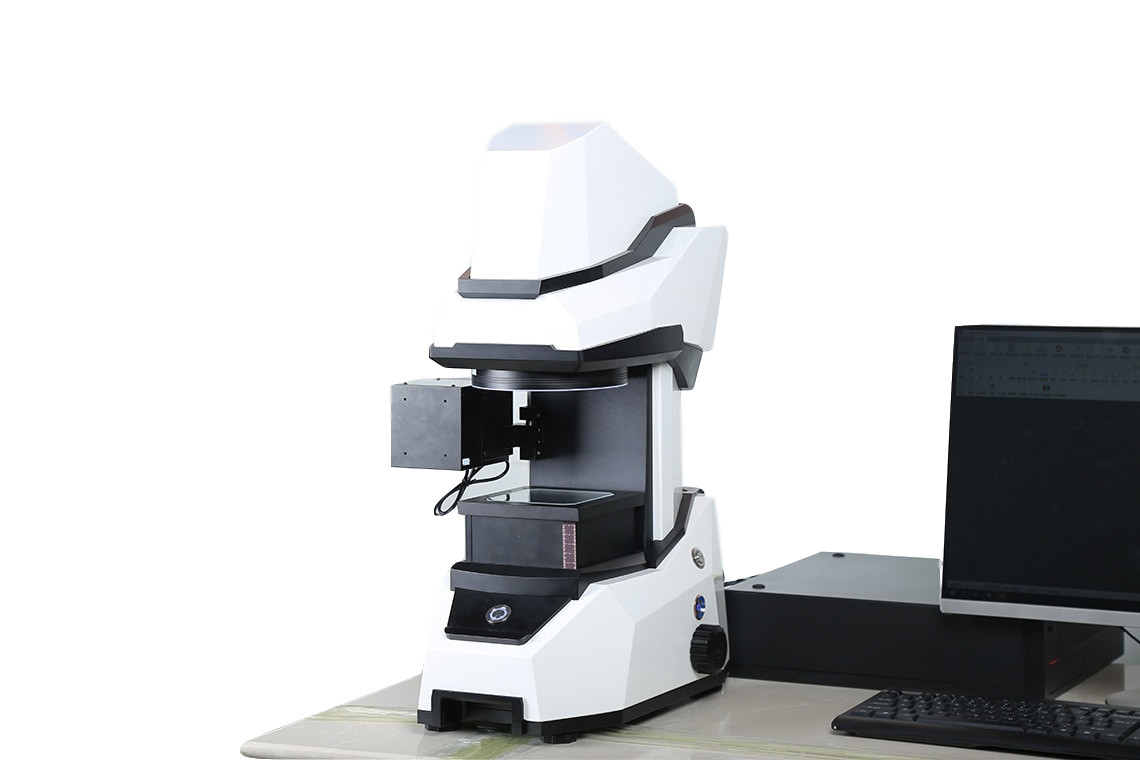

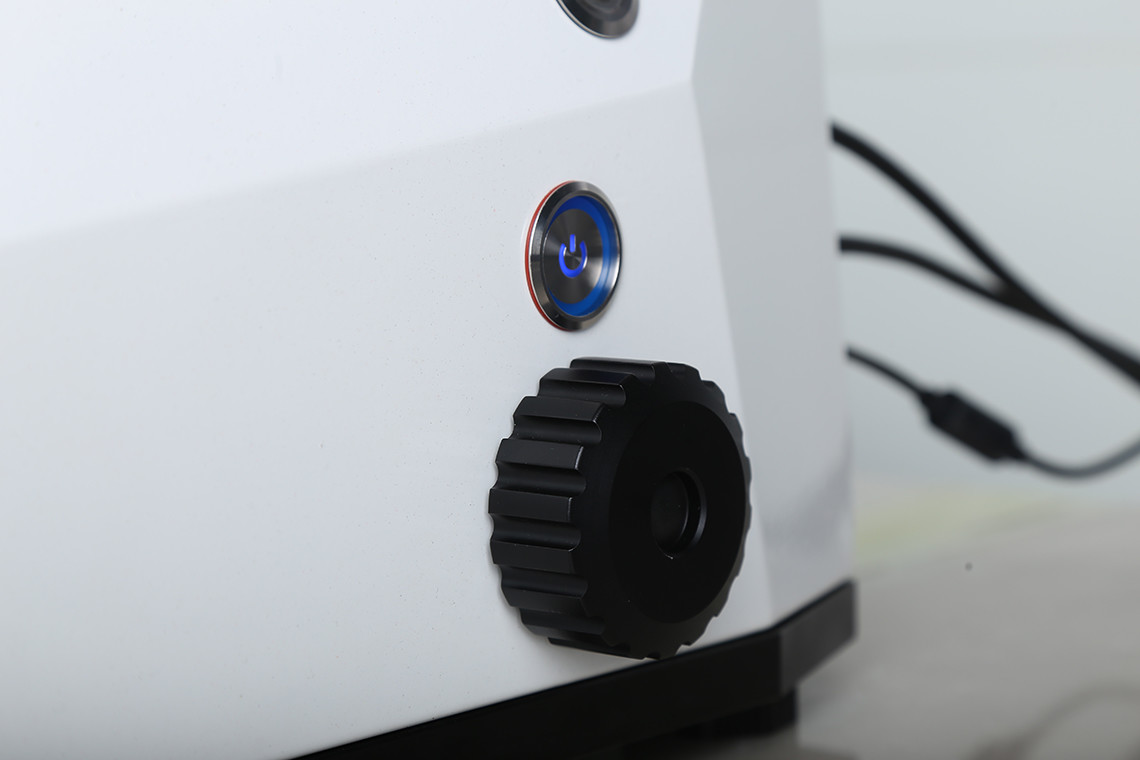

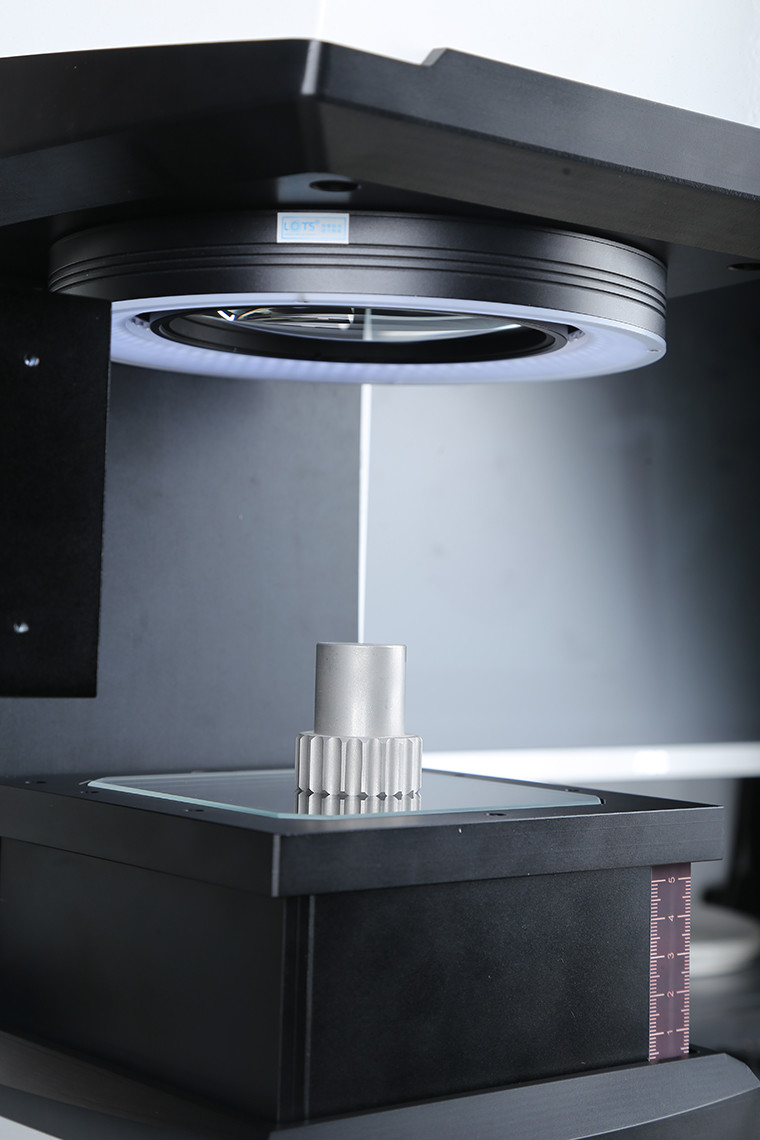

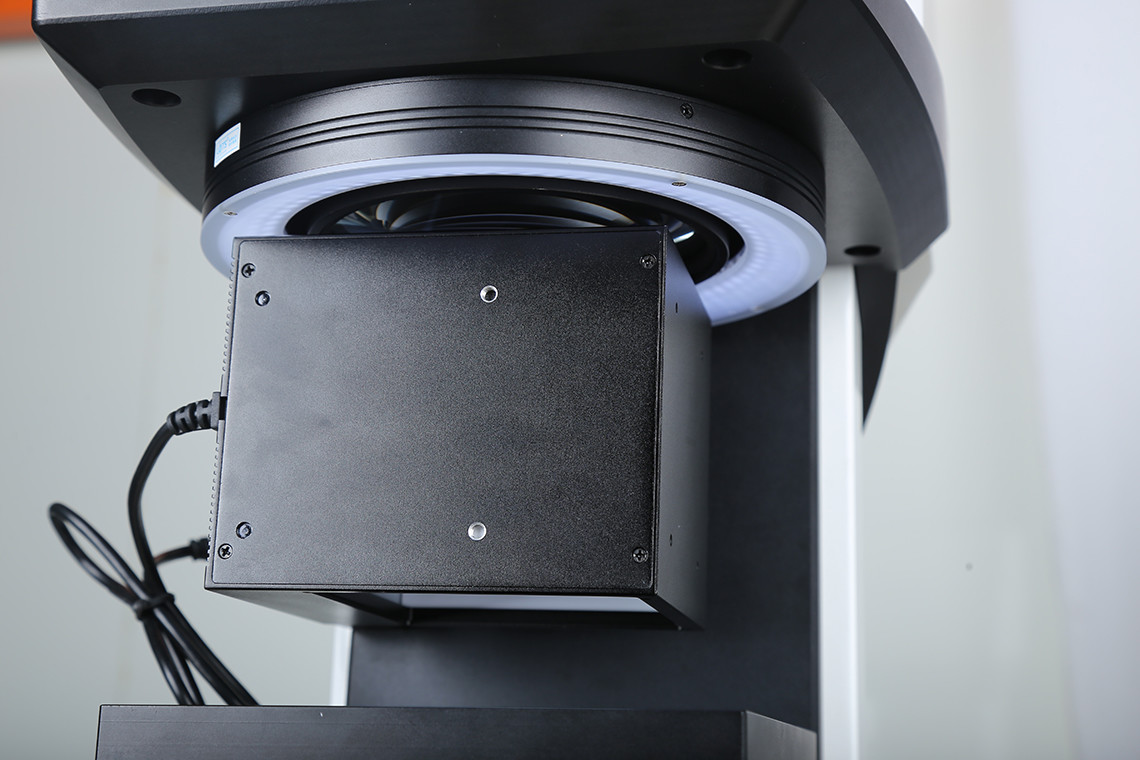

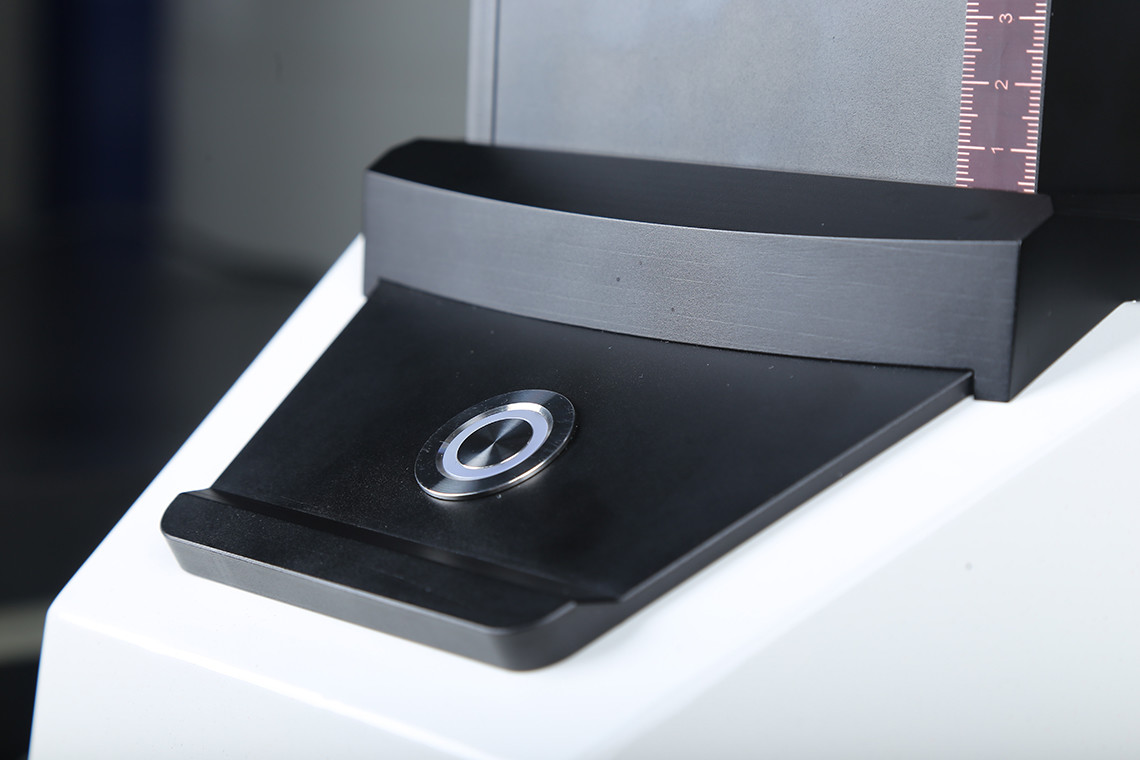

One Button Vision Measuring Machine With Double Telecentric High - Resolution Optical Lens One Button Vision Measuring Machine With Double Telecentric High - Resolution Optical Lens One Button Vision Measuring Machine With Double Telecentric High - Resolution Optical Lens One Button Vision Measuring Machine With Double Telecentric High - Resolution Optical Lens One Button Vision Measuring Machine With Double Telecentric High - Resolution Optical Lens
Βασικές πληροφορίες
Τόπος καταγωγής: Dongguan
Μάρκα: UNIMETRO
Αριθμό μοντέλου: OMQ100
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Όροι πληρωμής: T / T
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Κινούμενη σειρά ζ-άξονα: 45mm Σειρά: 83*55mm
Εξωτερικές διαστάσεις: 500*380*750mm Βάρος: 28kg
Ρουλεμάν: 3 Ενίσχυση: 0.088X
Ακρίβεια: ± (3+L/50) Ελάχιστη μονάδα επίδειξης: 0.0001mm
Απόσταση εργασίας ζ-άξονα: 120mm Αισθητήρας εικόνας: βιομηχανική κάμερα 6 megapixel
Επισημαίνω:

όραμα που μετρά τη μηχανή

,

σύστημα μέτρησης οράματος

,

Ένα όραμα κουμπιών που μετρά τη μηχανή

Περιγραφή προϊόντων

Υψηλής ποιότητας όραμα οργάνου μέτρησης ένας-κουμπιών που μετρά το εύκολο μετρώντας εργοστάσιο μηχανών

OMQ100 όργανο μέτρησης ένας-κουμπιών σειράς με το διπλό telecentric υψηλής ευκρίνειας οπτικό φακό, που συνδυάζεται με το μεγάλης ακρίβειας αλγόριθμο ανάλυσης εικόνας, και που ενσωματώνεται στην αρχή μέτρησης λάμψης ένας-κουμπιών. Το όργανο μπορεί αυτόματα να εντοπίσει το μετρώντας αντικείμενο, να ταιριάξει με το πρότυπο, την αξιολόγηση μέτρου και την παραγωγή εκθέσεων σύμφωνα με τη μορφή του κομματιού προς κατεργασία. Πρέπει μόνο να αγγίξει το κλειδί έναρξης για να πραγματοποιήσει τη γρήγορη και ακριβή μέτρηση ένας-κουμπιών.



κείμενο:κέντρο  κείμενο:κέντρο



Πλεονεκτήματα προϊόντων

Η παραδοσιακή όργανο μέτρησης, όπως οι προβολείς, όργανο μέτρησης εικόνας, μικροσκόπια εργαλείων, profilers, παχυμετρικοί διαβήτες βερνιέρων, μικρόμετρα, κ.λπ., αντιμετωπίζει πολλά προβλήματα στη μέτρηση, όπως ο χρονοβόρος προσδιορισμός θέσης της μέτρησης των αντικειμένων, προσδιορισμός θέσης προέλευσης, μακροχρόνιος χρόνος λειτουργίας batch, οι διαφορετικοί επιθεωρητές οδηγούν στα διαφορετικά αποτελέσματα μέτρησης, την περίπλοκη διαχείριση στατιστικών στοιχείων, κ.λπ.

OMQ100 η σειρά οργάνου μέτρησης ένας-κουμπιών θα λύσει τα δύσκολα προβλήματα της παραδοσιακής οργάνου μέτρησης στην ανίχνευση. Τα πλεονεκτήματά τους είναι τα ακόλουθα:


●Αυτόματο ταίριασμα
Η ίδια κατηγορία το προϊόντων είναι προγραμματισμένη μιά φορά, αποθηκευμένη μόνιμα, και αυτόματα ταιριαγμένη με κατά μέτρηση.
●Αυτόματη μέτρηση
Μπορεί να συνεργαστεί με το βραχίονα χειριστών για να πραγματοποιήσει την αυτόματη μέτρηση.
●Απλή βαθμολόγηση
Μόνο ένα λειτουργικό κλειδί βαθμολόγησης απαιτείται για να εξασφαλίσει την ακρίβεια μέτρησης από την πανκατευθυντικής και πλήρης-τομέων βαθμολόγηση πολυ-γωνίας.
●Εύχρηστος
Εξανθρωπισμένο και ευφυές σχέδιο λογισμικού, χωρίς πάρα πολλή λειτουργία χρηστών, εύκολη να μάθει, εύχρηστος, εύχρηστη
●Μέτρηση της λειτουργίας
Δισδιάστατη μέτρηση του σημείου, της γραμμής, του κύκλου, του τόξου, της γωνίας, της απόστασης μεταξύ του σημείου και της γραμμής, της απόστασης μεταξύ της γραμμής και του κύκλου, κ.λπ.
●Αυτόματος-αποταμίευση στοιχείων
Τα αποτελέσματα της μέτρησης σώζονται αυτόματα στον υπολογιστή, συμπεριλαμβανομένης της ημερομηνίας της μέτρησης, του αριθμού batch προϊόντων και άλλων πληροφοριών.
●Ανίχνευση περιγράμματος
Περίγραμμα ανίχνευσης γρήγορα και αρχείο εξαγωγής DXF.





Λογισμικό μέτρησης

Διεπαφή λογισμικού



Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 2





Τρόπος μέτρησης

Ο τρόπος μέτρησης διαιρείται σε ενιαία μέτρηση κομματιών προς κατεργασία και μέτρηση πολυ-κομματιών προς κατεργασία, οι οποίες μπορούν αυτόματα να ψάξουν το καθορισμένο πρότυπο μέτρησης με ένα κλειδί και γρήγορα και ακριβώς να μετρήσουν τη batch.



Τομείς εφαρμογής



OMQ100 η όργανο μέτρησης ένας-κουμπιών σειράς μπορεί να χρησιμοποιηθεί στα μηχανήματα, την ηλεκτρονική, τη φόρμα, τη σχηματοποίηση εγχύσεων, το υλικό, τις λαστιχένιες, χαμηλής τάσης ηλεκτρικές συσκευές, τα μαγνητικά υλικά, τη σφράγιση ακρίβειας, τους συνδετήρες, τους συνδετήρες, τα τερματικά, τα κινητά τηλέφωνα, τις οικιακές συσκευές, τους τυπωμένους πίνακες κυκλωμάτων, τις ιατρικές συσκευές, τα ρολόγια, τα μαχαίρια και άλλους τομείς.



Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 3  Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 4

Κινητό γυαλί                                                                               3C υλικό


Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 5  Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 6

Εργαλείο                                                                                 Ιατρικό καρφί κόκκαλων


Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 7  Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 8

Σφράγισης δαχτυλίδι άνοιξη και                                                           Ηλεκτρονική ετικέττα RFID


Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 9 Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 10 Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 11 Ένα όραμα κουμπιών που μετρά τη μηχανή με το διπλό οπτικό φακό υψηλής ανάλυσης Telecentric 12




Προδιαγραφές


Πρότυπο
OMQ100M
OMQ100C
OMQ100D
Κινούμενη σειρά ζ-άξονα (χιλ.)
45
60
Σειρά (χιλ.)
83×55
83×63
83×63/40×30
Εξωτερικές διαστάσεις (χιλ.)
500×380×750
Βάρος (κλ)
28
30
Συμπεριφορά (κλ)
3

Αισθητήρας εικόνας

βιομηχανική κάμερα 6 megapixel

βιομηχανική κάμερα 12 megapixel
0.088X: βιομηχανική κάμερα 12 megapixel
0.176X: βιομηχανική κάμερα 12 megapixel
Φακός καμερών
Διπλός telecentric οπτικός φακός
Διπλός telecentric οπτικός φακός διπλός-ποσοστού
Ενίσχυση
0.088X
0.088X+0.176X
Ακρίβεια (μm)
± (3+L/50)
± (2.5+L/50)
0.088X: ± (2.5+L/50)
0.176X: ± (1.5+L/50)
Ελάχιστη μονάδα επίδειξης (χιλ.)
0,0001
Απόσταση εργασίας ζ-άξονα (χιλ.)
120

πηγή φωτός
200-ισόπεδος προγραμματίσημη πηγή φωτός.
201 - Φως περιγράμματος: telecentric παράλληλη πηγή φωτός.
Φως επιφάνειας: πηγή φωτός δαχτυλιδιών (προαιρετικό, εξωτερικό ομοαξονικό φως)
Επεξεργασία εικόνας
IVT-όραμα-OneKey
Λογισμικό
Θερμοκρασία: 22℃±2℃ υγρασία: 30~80%
Περιβάλλον εργασίας
Δόνηση:<0>
Παροχή ηλεκτρικού ρεύματος
220V/50Hz



Λεπτομέρειες επιλογής:
●OMQ100M προαιρετικό ταίριασμα:

12 εκατομμύριο βιομηχανικές κάμερες (σειρά: 83 X 63), 20 εκατομμύριο βιομηχανικές κάμερες (σειρά: 100)

OMQ100C προαιρετικό ταίριασμα: 20 εκατομμύριο βιομηχανικές κάμερες (σειρά: 100)

OMQ100D-0.088X προαιρετικό ταίριασμα: 20 εκατομμύριο βιομηχανικές κάμερες (σειρά: 100)
●Επιλογή 20 εκατομμύριο βιομηχανικών καμερών (σειρά: 100): (+3+L/50)
●Ο τυποποιημένος φραγμός χρησιμοποιείται ως προϊόν υπό δοκιμή.
