Οπτική γραμμική κλίμακα χωρίς επαφή μαγνητικού πλέγματος / εύρος 32m για μέτρηση υψηλής ταχύτητας

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bomatec
Αριθμό μοντέλου:	UMLRB

Ποσότητα παραγγελίας min:	1
Τιμή:	Discussible
Συσκευασία λεπτομέρειες:	χαρτί πλαίσιο
Χρόνος παράδοσης:	5 ημέρες εργασίας
Όροι πληρωμής:	T / T
Δυνατότητα προσφοράς:	100 ανά μήνα

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Τετάρτη:	10-30 VDC / 5VDC	Ρεύμα:	10-30 VDC: μέγ. 150mA, 5 VDC: 200mA
Επίπεδο σήματος:	10-30VHTL/5V TTL	Ψήφισμα:	0,001mm/0,005mm/0,01mm
Μέγιστη τρέχοντας ταχύτητα:	2m/s	Σήμα εξόδου:	Α, Α', Β, Β', Ω, Ζ'
Επισημαίνω:	γραμμική ψηφιακή κλίμακα , οπτικός γραμμικός κωδικοποιητής

Περιγραφή προϊόντων

Μη-συναντητική μαγνητική σχάρα οπτικής γραμμικής κλίμακας

32m εύρος για μέτρηση υψηλής ταχύτητας

Επισκόπηση του προϊόντος

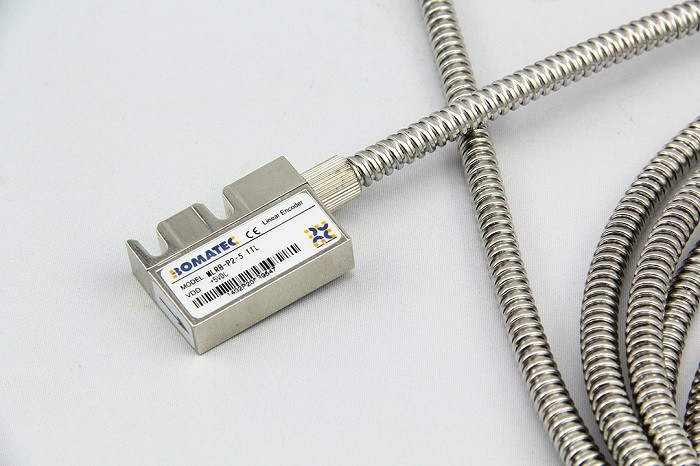

Η σειρά UMLRB είναι ένα μαγνητικό σύστημα μέτρησης μήκους πλέγματος με ολοκληρωμένο σχεδιασμό όπου τόσο ο αισθητήρας όσο και τα ηλεκτρονικά συστήματα ανάγνωσης τιμών ενσωματώνονται σε ένα ενιαίο περίβλημα.Η μαγνητική κλίμακα προσκολλάται σε επίπεδες επιφάνειες, με το κεφάλι αναγνώστης αισθητήρα να διατηρεί ένα ακριβές κενό 0,1-2,0 mm από τη μαγνητική κλίμακα κατά την εγκατάσταση.

Οπτική γραμμική κλίμακα χωρίς επαφή μαγνητικού πλέγματος / εύρος 32m για μέτρηση υψηλής ταχύτητας 0

Βασικά χαρακτηριστικά

Τεχνολογία μέτρησης χωρίς επαφή
Μεγάλη ανοχή διαχωρισμού μεταξύ κεφαλής αναγνώστη και μαγνητικής κλίμακας (0,1-2,0 mm)
Επεκταμένο μήκος μέτρησης έως και 32 μέτρα
Υψηλή ανάλυση έως 0,001 mm
Εξαιρετική επαναληψιμότητα ± 0,001 mm
Υψηλή αντοχή σε λεκέδες
Συνολική έξοδος σήματος: A, A', B, B', Z, Z"

Οπτική γραμμική κλίμακα χωρίς επαφή μαγνητικού πλέγματος / εύρος 32m για μέτρηση υψηλής ταχύτητας 1

Τεχνικές παραμέτρους

Παράμετρος	Προδιαγραφές
Πρόταση σύνδεσης	10-30 VDC / 5VDC
Τρέχων	10-30 VDC: μέγιστο 150mA, 5 VDC: 200mA
Επίπεδο σήματος	10-30V HTL / 5V TTL
Απόφαση	0.001mm / 0.005mm / 0.01mm
Επαναληψιμότητα	± 0,001 mm
Μέγιστη ταχύτητα	2m/s
Σήμα εξόδου	Α, Α', Β, Β', Ζ, Ζ'
Μέτρηση μήκους	32m (Διαθέσιμα μεγέθη προσαρμογής)
Απόσταση αισθητήρα/βαθμού	Μέγιστο 2,0 mm
Ακριβότητα σε 20°C (μm)	±(20+20×L), L=μήκους μέτρησης σε μέτρα
Θέρμανση λειτουργίας	-10 έως 70°C
Θέρμανση αποθήκευσης	-25 έως 85°C
Η υγρασία	Μέγιστο 80% (μη συμπυκνωτικό)
Επίπεδο προστασίας	Διάκριση IP67

Μηχανικές προδιαγραφές

Συστατικό	Προδιαγραφές
Σώμα αισθητήρα	41 × 11 × 29 mm
Μέγιστο μήκος	30.0m
Βάρος	58g
Διάταξη:	2 × 0,75 mm2 και 6 × 0,14 mm2
Μαγνητική κλίμακα (MP2-xxx-xx)	Ράδιο κάμψης: ελάχιστο 60 mm
Δείκτης επέκτασης	α = 16 × 10−6K−1
Διεύρυνση μήκους	ΔL = L × α × ΔT
Μέγεθος	10 mm × 1,8 mm
Ελάχιστη ακτίνα καμπυλότητας	150 χιλιοστά

Πληροφορίες εταιρείας

Οπτική γραμμική κλίμακα χωρίς επαφή μαγνητικού πλέγματος / εύρος 32m για μέτρηση υψηλής ταχύτητας 2

Οπτική γραμμική κλίμακα χωρίς επαφή μαγνητικού πλέγματος / εύρος 32m για μέτρηση υψηλής ταχύτητας 3

Οπτική γραμμική κλίμακα χωρίς επαφή μαγνητικού πλέγματος / εύρος 32m για μέτρηση υψηλής ταχύτητας 4

Οπτική γραμμική κλίμακα χωρίς επαφή μαγνητικού πλέγματος / εύρος 32m για μέτρηση υψηλής ταχύτητας 5

Οι πελάτες και οι πράκτορές μας

Οπτική γραμμική κλίμακα χωρίς επαφή μαγνητικού πλέγματος / εύρος 32m για μέτρηση υψηλής ταχύτητας 6

Οπτική γραμμική κλίμακα χωρίς επαφή μαγνητικού πλέγματος / εύρος 32m για μέτρηση υψηλής ταχύτητας 7

Συχνές Ερωτήσεις

Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;

Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.

Ε2: Τι παράγει κυρίως η εταιρεία σας;

Α2: Ειδικευόμαστε σε μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, κορδόνια CMM & VMM και συναφείς εξοπλισμούς.

Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;

Α3: Η επαγγελματική ομάδα μας θα σας συστήσει κατάλληλα όργανα μέτρησης με βάση τις απαιτήσεις ποικιλίας και μεγέθους του προϊόντος σας.

Ε: Δέχεστε εξατομικευμένες υπηρεσίες;

Α4: Ναι, παρέχουμε τόσο τυποποιημένες μηχανές όσο και προσαρμοσμένες λύσεις για τις ειδικές ανάγκες των πελατών.

Ε: Ποια είναι η περίοδος εγγύησης σας;

Α5: Τα προϊόντα μας παρέχονται με εγγύηση ενός έτους. Διατηρούμε σταθερή ποιότητα των προϊόντων και έχουμε βελτιώσει την αντοχή των κρίσιμων εξαρτημάτων.
