Υψηλής ακρίβειας σύστημα μέτρησης με βίντεο CNC (VMS) με ολοκληρωμένη στατιστική ανάλυση SPC

Μηχανή μέτρησης εικόνας CNC υψηλής ακρίβειας / VMS με σύστημα στατιστικής ανάλυσης SPC

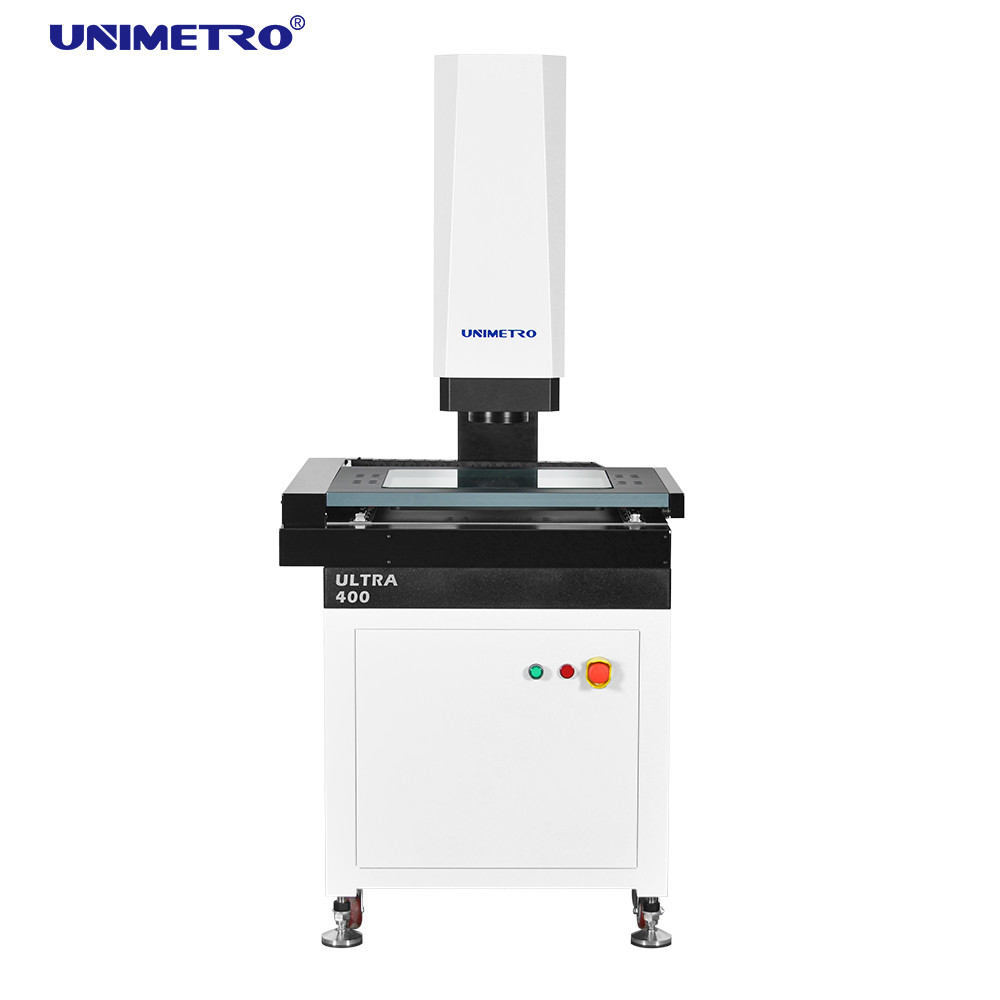

Η μηχανή μέτρησης εικόνας σειράς ULTRA είναι μια πλήρως αυτόματη μηχανή μέτρησης όρασης με υψηλή ακρίβεια που αναπτύχθηκε για μέτρηση GD & T με 3 άξονες αυτόματο μηχανοκίνητο έλεγχο.Είναι εξοπλισμένο με αυτόματη εστίαση., αυτόματο έλεγχο φωτισμού και αυτόματη κίνηση της διαμόρφωσης υλικού και λογισμικού για να πραγματοποιείται η μέτρηση των γραμμικών και γεωμετρικών διαστάσεων γρήγορα και με ακρίβεια.

Χαρακτηριστικά

◆ Έλεγχος λεπτομερειών ποιότητας

Ø Βάση και στήλη από γρανίτη, εξαιρετική σταθερότητα.

Ø Αλουμινίου στάδιο εργασίας,κάνει τον έλεγχο της κίνησης να αντιδρά γρήγορα και ευέλικτο.

Ø Εργασιακό στάδιο με σκληρή οξείδωση επεξεργασία επιφάνειας αντι γρατσουνιάς

Ø Πρότυπο με ακριβή γραμμική καθοδήγηση, βίδα στρογγυλοβελίδας και κινητήρα AC κλπ., για να εξασφαλίζεται η ακρίβεια και η σταθερότητα του συστήματος κίνησης.

Ο ολοκληρωμένο σύστημα ελέγχου, ενσωματωμένο με έλεγχο κίνησης και έλεγχο όλων των σημάτων όπως φωτισμός και γραμμική ανάγνωση κλίμακας, εξασφαλίζει την εξαιρετικά σταθερή απόδοση του μηχανήματος.

◆ Διαμόρφωση υψηλής απόδοσης

Ø XYZ τρεις άξονες CNC αυτόματο έλεγχο και ακριβής τοποθέτηση
Ø 0,1 μm γραμμική κλίμακα γυαλιού υψηλής ακρίβειας για τη διασφάλιση της ακρίβειας τοποθέτησης και της ακρίβειας μέτρησης του συστήματος·
Ø GIGA χρωματική κάμερα υψηλής ανάλυσης για την κάλυψη των αναγκών καθαρής παρατήρησης και ακριβούς μέτρησης·
Ø 6.5x υψηλής ανάλυσης φακό κλικ ζουμ, ακριβής διπλασιασμός και μία φορά διόρθωση των pixel απαιτείται μόνο
Ø Με προγραμματισμό επιφάνειας 5 δακτυλίων 8 διαίρεσης LED κρύο φωτισμό και διατροφικό LED παράλληλο φωτισμό και ενσωματωμένη έξυπνη ρύθμιση φωτισμού,Μπορεί να ελέγξει αυτόματα τη φωτεινότητα στην 8-διαίρεση και να συνειδητοποιήσει 256 επίπεδα ρύθμιση φωτεινότητας έξυπνα.

◆ Ευέλικτη επεκτασιμότητα

ØΠολλοί τύποι αισθητήρων χωρίς επαφή και σύστημα ταχείας στερέωσης είναι διαθέσιμα,που μπορούν να ικανοποιήσουν διαφορετικές απαιτήσεις μέτρησης από διαφορετικούς πελάτες
ØΥπάρχει διαθέσιμο χρωματικό LED δακτυλικό φως για τη σειρά ULTRA, το οποίο καθιστά την σειρά πιο ευέλικτη και ισχυρή σε διαφορετικά μέρη με διαφορετικά είδη υλικών ή σχήματα,προσφέρει πιο ισχυρή εφαρμογή μέτρησης.
Ø Χάρη στην ευέλικτη επεκτασιμότητα της σειράς ULTRA, είναι συμβατή με τον ανιχνευτή αφής, τους αισθητήρες μέτρησης χωρίς επαφή και το χέρι του ρομπότ, αυξάνοντας σημαντικά την αποδοτικότητα της μέτρησης.

Εισαγωγή των λειτουργιών

◆ Ο εξαιρετικός σχεδιασμός αρχιτεκτονικής λογισμικού προσανατολισμένης σε αντικείμενα εξασφαλίζει σταθερό και αξιόπιστο λογισμικό.
◆ Το επαγγελματικό λογισμικό στατιστικής ανάλυσης SPC συνδέεται απρόσκοπτα με το λογισμικό δοκιμών και δημοσιότητας,και τα δεδομένα μεταφέρονται αυτόματα στη βάση δεδομένων του λογισμικού SPC χωρίς χειροκίνητη λειτουργία.
◆ Ο αλγόριθμος αναζήτησης υπερυψωτικής άκρης υιοθετείται για την ακριβή σύλληψη της άκρης με σκιά και περίοδο απεικόνισης για να εξασφαλιστεί η ακρίβεια της μέτρησης.

◆ Βάσει του τύπου στοιχείου, παρέχει διάφορες λειτουργίες κατασκευής στοιχείων, όπως μετάφραση, περιστροφή, εξαγωγή, συνδυασμός, παράλληλο, κατακόρυφο, καθρέφτη, συμμετρία, διασταύρωση,αγγίζοντας και ούτω καθεξής.
◆ Τα δεδομένα μετρήσεων μπορούν να εξάγονται αυτόματα σε TXT.WORD.EXCEL και σε επαγγελματική βάση δεδομένων λογισμικού SPC, χωρίς μετατροπή λογισμικού τρίτου μέρους και ανθρώπινη παρέμβαση.
◆ Το λογισμικό εισάγει τη λειτουργία μέτρησης "διανομής" και "ανακύκλωσης", η οποία διευκολύνει και επιταχύνει τη λειτουργία.

◆ Το λογισμικό υποστηρίζει τις εθνικές γλώσσες, δεν χρειάζεται να εγκαταστήσετε το πακέτο γλώσσας και να αλλάξετε το λογισμικό, οπότε είναι εύκολο να τοποθετηθεί.
◆ Το ίδιο λογισμικό θα αναβαθμιστεί δωρεάν για να λύσει τις ανησυχίες των πελατών μας.

Παράμετροι

* L είναι το μέτρο μήκους ((mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται με την επιφάνεια του εργαστηρίου.

* Η μεγέθυνση είναι κατά προσέγγιση, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.

* Το πεδίο όρασης ((mm) = (διαγώνια* οριζόντια* κάθετη)

* Ο στόχος 0.5X ή 2X είναι προαιρετικός και συνειδητοποιεί μεγέθυνση εικόνας: 13X ~ 86X ή 52X ~ 344X.

Πληροφορίες εταιρείας

Ο πελάτης και ο πράκτοράς μας

Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και σας δίνουμε την ταχύτερη απάντηση μέσα σε 24 ώρες.
Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας;
Α2: Παρασκευάζουμε κυρίως μηχανή μέτρησης Vision, μηχανή μέτρησης συντεταγμένων, κορδόνια CMM & VMM κλπ.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Εφόσον μας πείτε την ποικιλία και το μέγεθος του προϊόντος που πρέπει να μετρηθεί, η επαγγελματική ομάδα μας θα σας συμβουλεύσει για το όργανο μέτρησης των κατάλληλων προδιαγραφών.
Ε: Δέχεστε την εξατομικευμένη υπηρεσία;
Α4: Να είστε βέβαιοι! Μπορούμε να παρέχουμε όχι μόνο τυπικές μηχανές, αλλά και τις μηχανές προσαρμοσμένες στις ανάγκες του πελάτη.
Ε: Ποια είναι η περίοδος εγγύησης σας;
Α5: Η περίοδος εγγύησης των προϊόντων μας είναι 1 έτος. Μπορείτε να είστε σίγουροι για την ποιότητα του προϊόντος μας.
