Σύστημα μέτρησης βίντεο υψηλής απόδοσης VMZ 4030 με φιλικό προς το χρήστη λογισμικό

Σύστημα μέτρησης βίντεο υψηλής απόδοσης / VMZ 4030 με βελτιωμένο λογισμικό

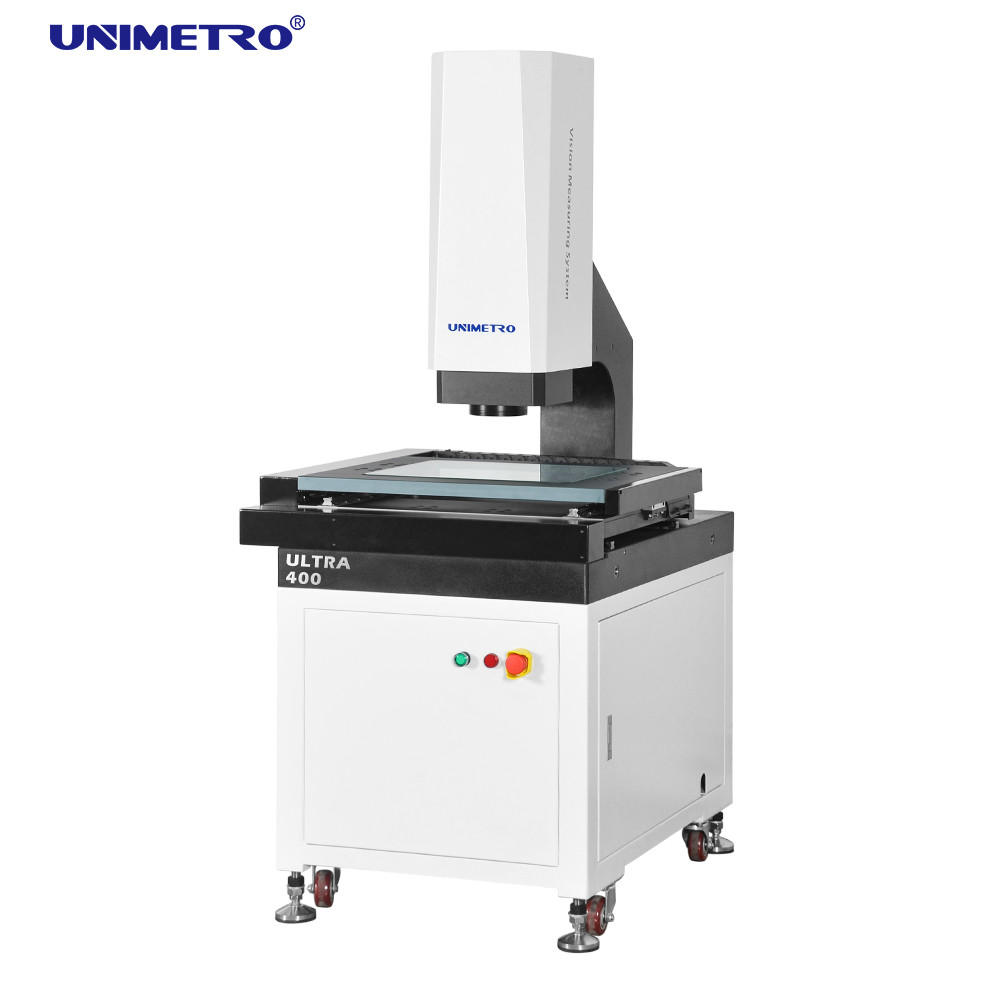

Το σύστημα μέτρησης βίντεο της σειράς ULTRA είναι ένα πλήρως αυτόματο μηχάνημα μέτρησης όρασης με πρόβολο υψηλής ακρίβειας που αναπτύχθηκε για μέτρηση GD&T με αυτόματο μηχανοκίνητο έλεγχο 3 αξόνων. Είναι εξοπλισμένο με αυτόματη εστίαση, αυτόματο έλεγχο φωτισμού και αυτόματη κίνηση του υλικού και της διαμόρφωσης λογισμικού για να κάνει τη μέτρηση των γραμμικών και γεωμετρικών διαστάσεων γρήγορα και με ακρίβεια.

Χαρακτηριστικά

◆ Έλεγχος λεπτομερειών ποιότητας

Ø Βάση και στήλη γρανίτη, εξαιρετική σταθερότητα.

Ø Στάδιο εργασίας αλουμινίου, κάνει τον έλεγχο κίνησης να αντιδρά γρήγορα και ευέλικτο.

Ø Στάδιο εργασίας με σκληρή επεξεργασία επιφάνειας οξείδωσης κατά των γρατσουνιών.

Ø Στάνταρ με γραμμικό οδηγό ακριβείας, σφαιρική βίδα λείανσης και σερβοκινητήρα AC κ.λπ., για να διασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης.

Ø Το ενσωματωμένο σύστημα ελέγχου, ενσωματωμένο με έλεγχο κίνησης, και όλο τον έλεγχο σήματος ως φωτισμός και γραμμική ανάγνωση κλίμακας, διασφαλίζει ότι η απόδοση του μηχανήματος είναι εξαιρετικά σταθερή.

◆ Διαμόρφωση υψηλής απόδοσης

Ø Αυτόματος έλεγχος CNC τριών αξόνων XYZ και ακριβής τοποθέτηση.
Ø γραμμική κλίμακα γυαλιού υψηλής ακρίβειας 0,1 um για την εξασφάλιση της ακρίβειας τοποθέτησης και ακρίβειας μέτρησης του συστήματος.
Ø Έγχρωμη κάμερα υψηλής ανάλυσης GIGA για να καλύψει τις ανάγκες καθαρής παρατήρησης και ακριβούς μέτρησης.
Ø Φακός ζουμ κλικ υψηλής ανάλυσης 6,5x, ακριβής διπλασιασμός και διόρθωση εικονοστοιχείων μόνο μία φορά.
Ø Με προγραμματιζόμενη επιφάνεια 5-δαχτυλιδιών 8-τμημάτων LED Cold Illumination και παράλληλο φωτισμό LED περιγράμματος και ενσωματωμένη έξυπνη ρύθμιση φωτός, μπορεί να ελέγχει αυτόματα τη φωτεινότητα στο 8-division και να πραγματοποιεί έξυπνα ρύθμιση φωτεινότητας 256 επιπέδων.

◆ Ευέλικτη επεκτασιμότητα

ØΠολλοί τύποι αισθητήρων χωρίς επαφή και σύστημα γρήγορης στερέωσης είναι προαιρετικά, που μπορούν να ικανοποιήσουν διαφορετικές απαιτήσεις μέτρησης από διαφορετικούς πελάτες
ØΔιαθέσιμο για τη σειρά ULTRA είναι διαθέσιμο έγχρωμο δακτύλιο LED Mavable, το οποίο κάνει τη σειρά πιο ευέλικτη και ισχυρή σε διαφορετικά μέρη με διαφορετικά είδη υλικών ή σχημάτων, προσφέρει πιο ισχυρή εφαρμογή μέτρησης.
ØΧάρη στην ευέλικτη επεκτασιμότητα της σειράς ULTRA, είναι συμβατό με αισθητήρα αφής, αισθητήρες μέτρησης χωρίς επαφή και βραχίονα ρομπότ, αυξάνοντας σημαντικά την απόδοση μέτρησης.

Λειτουργίες Εισαγωγή

-- Το λογισμικό παρέχει ακριβή εστίαση, γρήγορη εστίαση και λειτουργίες μέτρησης εικόνας και η ακρίβεια επανάληψης μπορεί να φτάσει τα 3 um (πάνω από 2x οπτική μεγέθυνση).
-- Το λογισμικό παρέχει μια ποικιλία λειτουργιών ελέγχου κίνησης για άνετη και γρήγορη λειτουργία τοποθέτησης.
1. Λαβή λειτουργίας. 2. Μεσαίο κλικ στο παράθυρο εικόνας. 3. Μεσαίο κλικ στο παράθυρο σχεδίασης. 4. Μετακίνηση παραθύρου λίστας στοιχείων σε στοιχείο. 5. Κάντε κλικ στο παράθυρο ελέγχου του ποντικιού σε κίνηση. 6. Μεσαίο κουμπί του ποντικιού στο παράθυρο σάρωσης. 7. Μεσαίο κουμπί του ποντικιού στο παράθυρο χάρτη. 8. Εισαγάγετε την τιμή συντεταγμένων.
-- Το λογισμικό παρέχει μια ποικιλία λειτουργιών διόρθωσης σφαλμάτων συστήματος, όπως: γραμμική αντιστάθμιση, αντιστάθμιση τομής, αντιστάθμιση σφαλμάτων καθετότητας, αντιστάθμιση σφάλματος ευθύτητας άξονα z, αντιστάθμιση σφάλματος μετατόπισης κέντρου φακού, για να διασφαλιστεί ότι η ακρίβεια οποιασδήποτε θέσης στο επίπεδο XY μπορεί να φτάσει τα 2um.
-- Το λογισμικό υποστηρίζει την προσθήκη απλού καθετήρα με βάση τη μέτρηση εικόνας για την πραγματοποίηση απλής μέτρησης της ανοχής της γραμμής τρισδιάστατης διάστασης και δομής.
-- Το λογισμικό μπορεί να εισαγάγει την προβολή πλοήγησης, να κάνει κλικ στο μεσαίο κουμπί του ποντικιού και να εντοπίσει τη θέση που θα ελεγχθεί εύκολα και γρήγορα.

Παράμετροι

ble>

* Το L είναι η μέτρηση του μήκους (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζεται με την επιφάνεια του τεμαχίου εργασίας.

* Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.

* Οπτικό πεδίο (mm) = (διαγώνιο*Οριζόντιο*Κάθετο)

* Ο αντικειμενικός στόχος 0,5X ή 2X είναι προαιρετικός διαθέσιμος και πραγματοποιήστε μεγέθυνση εικόνας: 13X~86X ή 52X~344X.

Πληροφορίες εταιρείας

Ο Πελάτης και ο Πράκτοράς μας

FAQ
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
A1: Είμαστε ένα εργοστάσιο και σας δίνουμε την πιο γρήγορη απάντηση σε 24 ώρες.
Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας;
A2: Παράγουμε κυρίως μηχάνημα μέτρησης Vision, Μηχανή μέτρησης συντεταγμένων, σετ φωτιστικών CMM & VMM κ.λπ.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
A3: Εφόσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος που πρόκειται να μετρηθεί, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για όργανο μέτρησης κατάλληλων προδιαγραφών.
Q4: Δέχεστε προσαρμοσμένη υπηρεσία;
Α4: Να είστε σίγουροι! Μπορούμε να παρέχουμε όχι μόνο τυπικά μηχανήματα, αλλά και μηχανήματα προσαρμοσμένα στις ανάγκες του πελάτη.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
A5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή και έχουμε βελτιώθηκε πολύ σε ορισμένα εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα των προϊόντων μας.
