Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm

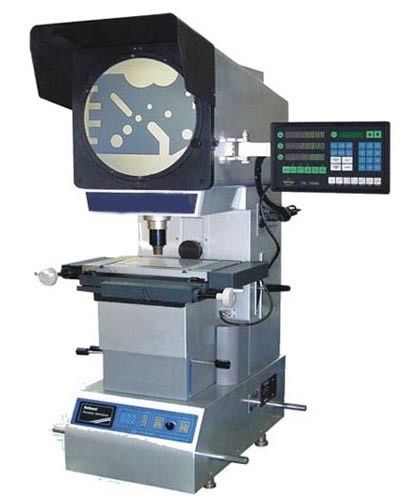

Optical Profile Projector with Motorized Z-Axis, 0.1 mm Traverse Speed and 0.5 mm Resolution
Optical Profile Projector with Motorized Z-Axis, 0.1 mm Traverse Speed and 0.5 mm Resolution
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: UNIMETRO
Αριθμό μοντέλου: Unipj-3000DZ
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Συσκευασία λεπτομέρειες: Ξύλο υπόθεση
Χρόνος παράδοσης: 10 εργάσιμες ημέρες
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 10 το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Κίνηση άξονα z: Μηχανοκίνητο Κίνηση άξονα Χ, Υ: Εγχειρίδιο
Ψήφισμα: 0,5 mm Μεγέθυνση: 10, 20, 50, 100 X για επιλογή
Ταχύτητα ταξιδιού Z-Axis: 5, 1, 0,01 Εξουσία: 110V/220V(AC) 50/60Hz συνολική ισχύς=400W
Επισημαίνω:

προβολέας ψηφιακή προφίλ

,

οριζόντιας προβολής προφίλ

Περιγραφή προϊόντων

Ταχύτητα κίνησης κινητήρα άξονα Ζ Οπτικού Προβολέα Προφίλ 0,1 mm Ανάλυση 0,5 mm
Εισαγωγή

Ο οπτικός προβολέας προφίλ UNIPJ-3000DZ χρησιμοποιεί βηματικό κινητήρα για την κίνηση του άξονα Ζ, προσφέροντας ευκολότερη και ταχύτερη διαδικασία εστίασης. Υπάρχουν φακοί μεγέθυνσης 10X, 20X, 50X και 100X για επιλογή, για να καλύψουν διαφορετικές εφαρμογές.

Η σειρά οπτικών προβολέων προφίλ UNIPJ-3000DZ ενσωματώνει οπτικό σύστημα εξαιρετικής ποιότητας. Η σειρά επεξεργάζεται καθαρή εικόνα και ακριβή μεγέθυνση. Το σφάλμα μέτρησης περιγράμματος είναι κάτω από 0,08% με το φως περιγράμματος. Το σφάλμα ένδειξης των συντεταγμένων είναι κάτω από (3+l/75) um, (L είναι το μήκος του προς μέτρηση τεμαχίου εργασίας, μονάδα: mm).

Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 0
Χαρακτηριστικά
  • Κινητή κίνηση άξονα Ζ.
  • Σταθερή και υψηλής ακαμψίας βάση εργασίας, η οποία αποτελεί τη βάση ακριβούς μέτρησης.
  • Ενσωματωμένες γραμμικές κλίμακες ανάλυσης 0,5um, προσφέρουν πιο ακριβή μέτρηση.
  • Χρήση κυκλικού μετατροπέα κλίμακας για μέτρηση γωνίας, αντί για κωδικοποιητή, εξασφαλίζει υψηλότερη ακρίβεια.
  • Εξαιρετικό οπτικό σύστημα, καθαρή εικόνα.
  • Ρυθμιζόμενος φωτισμός φωτεινότητας, βοηθά τους χρήστες να αποκτήσουν καθαρή εικόνα και άκρη.
  • Περιλαμβάνεται φωτισμός επιφάνειας. Οι χρήστες μπορούν επίσης να παρατηρήσουν την επιφάνεια του αντικειμένου με τη σειρά.
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 1
Παράμετροι
Προδιαγραφές

Μοντέλο

UNIPJ-3015DZ

UNIPJ-3020DZ
Τραπέζι εργασίαςΤο μέγεθος του μεταλλικού τραπεζιού (mm)

354*228

404*228
Το γυάλινο τραπέζι (mm)

210*160

260*160
Άξονας Χ, διαδρομή (mm)

150

200
Άξονας Υ, διαδρομή (mm)

100

100
Άξονας Ζ, διαδρομή (mm)

100

100
Βάρος

(kg)

120

125
Διαστάσεις (Μ*Π*Υ)

(mm)

770*550*1100

770*550*1100

Ακρίβεια μέτρησης (um)

Άξονας Χ, Άξονας Υ: (3+L/50) Άξονας Ζ: 4+L/10 (L είναι το μήκος των προς μέτρηση τεμαχίων εργασίας, μονάδα: mm)
Ταχύτητα διαδρομής άξονα Ζ

5,1,0.01
Ανάλυση (Άξονας Χ, Άξονας Υ)

0,5 μm

Οθόνη προβολέα

Μέγεθος οθόνης (mm)

Φ312 χρησιμοποιούμενο εύρος>Φ300 (με τη σταυρόγραμμή)

Εύρος περιστροφής οθόνης

0°~360°

Ανάλυση γωνίας περιστροφής

1' ή 0,01°

Φακός

Μεγέθυνση

5X (προαιρετικό)

10X (προαιρετικό)

20X (προαιρετικό)

50X (προαιρετικό)

100X (προαιρετικό)
Θέα αντικειμένου (mm)

Φ60

Φ30

Φ15

Φ6

Φ3
Απόσταση εργασίας (mm)

53

77,7

44,3

38,4

25,3
Σύστημα επεξεργασίας δεδομένων

DC-3000 πολυλειτουργικό σύστημα επεξεργασίας δεδομένων που εμφανίζεται στα Αγγλικά, μπορεί να χρησιμοποιηθεί για τη συλλογή δεδομένων και τη μέτρηση σημείου, γραμμής, κύκλου, γωνίας και απόστασης.
Φωτισμός

Φωτισμός μετάδοσης και ανάκλασης: 24V/150w-λαμπτήρας αλογόνου.
Ισχύς

110V/220V (AC) 50/60Hz συνολική ισχύς=400W
Ψύξη

Με ανεμιστήρες
Αξεσουάρ

Μίνι-εκτυπωτής (προαιρετικό), Ανιχνευτής ακμών (προαιρετικό), Λογισμικό M2D (προαιρετικό) και ούτω καθεξής, ανατρέξτε στα αξεσουάρ για Οπτικούς Προβολείς Προφίλ για περισσότερες λεπτομέρειες
Προτεινόμενο υποστηρικτικό τραπέζι

Βάρος φόρτωσης >250kg Διαστάσεις: 800(Μ)*550(Υ)*650(Π)mm
Πληροφορίες Εταιρείας
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 2
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 3
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 4
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 5
Ο Πελάτης & Ο Αντιπρόσωπός μας
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 6
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 7
Συχνές Ερωτήσεις
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 8Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 9Α1: Είμαστε εργοστάσιο και σας παρέχουμε την ταχύτερη απάντηση σε 24 ώρες.
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 8Ε2: Σε τι ειδικεύεται κυρίως η εταιρεία σας;
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 9Α2: Παράγουμε κυρίως μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, εξαρτήματα CMM&VMM κ.λπ.
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 8Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 9Α3: Αρκεί να μας πείτε την ποικιλία και το μέγεθος του προϊόντος προς μέτρηση, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για το όργανο μέτρησης κατάλληλων προδιαγραφών.
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 8Ε4: Δέχεστε προσαρμοσμένη υπηρεσία;
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 9Α4: Βεβαίως! Μπορούμε να παρέχουμε όχι μόνο τυπικές μηχανές, αλλά και μηχανές προσαρμοσμένες στις ανάγκες του πελάτη.
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 8Ε5: Ποια είναι η περίοδος εγγύησής σας;
Προβολέας οπτικού προφίλ με μηχανοκίνητο άξονα Z, ταχύτητα διαδρομής 0,1 mm και ανάλυση 0,5 mm 9Α5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Η ποιότητα του προϊόντος μας είναι πολύ σταθερή και έχουμε βελτιώσει πολλά σε ορισμένα εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα του προϊόντος μας.
