Διακόπτης ποδιών: | Διαθέσιμος | RS232 σύνδεση: | Διαθέσιμος |
---|---|---|---|
Αποζημίωση: | Γραμμική αποζημίωση ή γραμμική αποζημίωση τμημάτων | Ψήφισμα (Χ-άξονας, Υ-άξονας): | 0.5um |
Μέγεθος οθόνης (χιλ.): | Ф312 χρησιμοποιημένο range>Ф300 | Φωτισμός: | λαμπτήρας 24V/150w-αλόγονου |
Υψηλό φως: | οριζόντιας προβολής προφίλ,μηχανή προβολέων σχεδιαγράμματος |
Χαρακτηριστικά γνωρίσματα

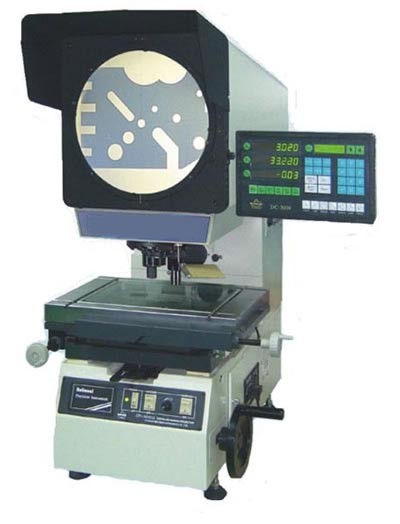

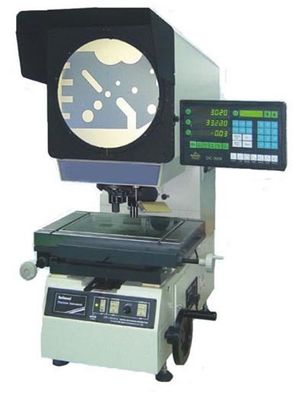

Ο οπτικός προβολέας σχεδιαγράμματος σειράς unipj-3000CZ είναι μια οπτική όργανο μέτρησης με τη υψηλή επίδοση και τη σταθερή λειτουργία. Η σειρά είναι με το διακόπτη και την πολλαπλάσια ψηφιακή ανάγνωση DC3000 ποδιών λειτουργίας, η οποία εξασφαλίζει παραγωγή γρήγορα μέτρησης και στοιχείων, και την υψηλή αποδοτικότητα.
Ο οπτικός προβολέας σχεδιαγράμματος σειράς unipj-3000CZ είναι με το μετατρέψιμο πιάτο για την εγκατάσταση του φακού, ο οποίος είναι διαθέσιμος για το φακό 3. Εάν κατά τη διάρκεια της ενίσχυσης διαδικασίας μέτρησης η αλλαγή απαιτείται, οι χρήστες πρέπει μόνο να μεταστρέψουν το πιάτο αντί της αλλαγής του φακού, αυτό προσφέρει την πολύ υψηλότερη αποδοτικότητα.
Unipj-3000CZ ο προβολέας σχεδιαγράμματος σειράς χρησιμοποιεί τη σκηνική δομή αποτυπώσεων. Οι χρήστες κινούν το οπτικό κιβώτιο για την εστίαση. Όποιος παρέχει την πολύ βαρύτερη ικανότητα φόρτωσης για το λειτουργώντας στάδιο. Επίσης το μέγεθος σκηνικού ταξιδιού είναι δυνατό να είναι πολύ μεγαλύτερο από τα παραδοσιακά πρότυπα.
DC3000 ψηφιακή ανάγνωση
Το DC3000 προσφέρει την ισχυρή λειτουργία μέτρησης για τους χρήστες:
1. Η μέτρηση, η προδιάθεση και η κατασκευή του στοιχείου εικόνας όπως το σημείο, γραμμή, κύκλος, γωνία, απόσταση, ορθογώνιο, βιδώνουν το νήμα κ.λπ.
2. Όφσετ συντεταγμένων.
3. Διαθέσιμος για το διακόπτη ποδιών ή τον ανιχνευτή ακρών.
4. Λειτουργία εκτύπωσης διαθέσιμη, η οποία είναι σε θέση να τυπώσει το πρόγραμμα χρηστών, το στοιχείο εικόνας ή την ανάγνωση άξονα.
5. RS232 λειτουργία παραγωγής, η οποία είναι σε θέση στην παραγωγή οι γραμμικές αναγνώσεις κλιμάκων στο PC.
6. Η λειτουργία προγραμματισμού χρηστών, χρήστες μπορεί να καταγράψει τα βήματα της μέτρησης, η οποία κάνει τη μέτρηση επανάληψης των ίδιων κομματιών προς κατεργασία πολύ γρηγορότερα.
7. Το πολλαπλάσιο συντονίζει το διαθέσιμο, πολικό και ορθογώνιο άξονα τύπων, το INC και τα ABS, διακόπτης mm/inch.
8. Γραμμική αποζημίωση ή γραμμική αποζημίωση τμημάτων διαθέσιμη.
9. 100 ομάδα μόνιμης μνήμης αποθήκευσης στοιχείων, προσωρινός 10.
Παράμετροι
Προδιαγραφή | ||||||
Πρότυπο |
| Unipj-3015CZ | Unipj-3020CZ | Unipj-3025CZ |
||
Λειτουργώντας πίνακας | Το επιτραπέζιο μέγεθος μετάλλων (χιλ.) | 354*228 | 404*228 | 450*280 |
||
Του πίνακα γυαλιού (χιλ.) | 210*160 | 260*160 | 306*196 |
|||
Χ-άξονας, ταξίδι (χιλ.) | 150 | 200 | 250 |
|||
Ταξίδι Υ-άξονα (χιλ.) | 100 | 100 | 150 |
|||
Ταξίδι ζ-άξονα (χιλ.) | 100 | 100 | 100 |
|||
Βάρος | 170 | 175 | (κλ) | (κλ) |
||
Διάσταση (L*W*H) | (χιλ.) | 780*810*1120 | 780*810*1120 | 780*810*1120 |
||
Μέτρηση της ακρίβειας | (um) | (3+L/75) | (3+L/75) | (3+L/75) |
||
Οθόνη προβολέων | Μέγεθος οθόνης (χιλ.) | Ф312 χρησιμοποιημένο range>Ф300 (με τη διαγώνια γραμμή) |
||||
Περιστροφική σειρά οθόνης | 0°~360° |
|||||
Περιστροφικό ψήφισμα γωνίας | 1 ‵ ή 0.01° |
|||||
Φακός | Ενίσχυση | 10X (επιλογή) | 20X (επιλογή) | 50X (επιλογή) | 100X (επιλογή) |
|
Άποψη αντικειμένου (χιλ.) | Ф30 | Ф15 | Ф6 | Ф3 |
||
Απόσταση εργασίας (χιλ.) | 77.7 | 44.3 | 77.7 | 77.7 |
||
Max.Workpiece ύψος | 90mm | 90mm | 90mm | 90mm |
||
Ψηφιακό σύστημα ανάγνωσης | Ρεύμα-3000 πολλών χρήσεων στοιχεία - η εμφάνιση συστημάτων επεξεργασίας στα αγγλικά, μπορεί να χρησιμοποιηθεί για να συγκεντρώσει τα στοιχεία και να μετρήσει το σημείο, τη γραμμή, τον κύκλο, τη γωνία και την απόσταση. |
|||||
Φωτισμός | Ο φωτισμός της μετάδοσης και της αντανάκλασης: λαμπτήρας 24V/150w-αλόγονου. |
|||||
Δύναμη | 110V/220V (εναλλασσόμενο ρεύμα) 50/60Hz συνολικό power=400W |
|||||
Ψύξη | Από τους ανεμιστήρες |
|||||
Εξαρτήματα | Ο μίνι-εκτυπωτής (επιλογή), ανιχνευτής ακρών (επιλογή), λογισμικό M2D (επιλογή) και ούτω καθεξής, παρακαλώ αναφέρεται στα εξαρτήματα για τον προβολέα σχεδιαγράμματος για περισσότερες λεπτομέρειες |
|||||
Συνιστώμενος ενισχυτικός πίνακας | Διάσταση φόρτωσης weight>250kg: 800 (Λ) *550 (Χ) *650 (W) ΧΙΛ. |
Πληροφορίες επιχείρησης
Το Client&Agent μας
FAQ |
---|
Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση; |
Α1: Είμαστε ένα εργοστάσιο και δόσιμο σας της γρηγορότερης απάντησης σε 24 ώρες. |
Q2: Ποια είναι η επιχείρησή σας κυρίως μέσα; |
A2: Είμαστε κυρίως όραμα προϊόντων μετρώντας τη μηχανή, συντεταγμένη που μετρά τη μηχανή, CMM&VMM fixturesetc. |
Q3: Πώς να επιλέξει την κατάλληλη προδιαγραφή; |
A3: Εφ' όσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος για να μετρηθείτε, η επαγγελματική ομάδα μας θα σας συμβούλευε της οργάνου μέτρησης των κατάλληλων προδιαγραφών. |
Q4: Δέχεστε την προσαρμοσμένη υπηρεσία; |
A4: Να είστε βέβαιος! Μπορούμε να παρέχουμε όχι μόνο τις χαρακτηριστικές μηχανές, αλλά και τις μηχανές που προσαρμόζονται στις ανάγκες του πελάτη. |
Q5: Ποια είναι η περίοδος εξουσιοδότησής σας; |
A5: Η περίοδος εξουσιοδότησης προϊόντων μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή, και έχουμε βελτιωμένος πολύ σε μερικά εύθραυστα μέρη. Μπορείτε να είστε σίγουροι της ποιότητας των προϊόντων μας. |
