Διάσταση: | 600*740*980 χλστ | Μέτρηση της σειράς: | 300*200*200mm |
---|---|---|---|
Μέτρηση της ακρίβειας: | 2,5+L/100um | Επανάληψη: | 2.5um |
Βάρος: | 190kg | Γραμμικό ψήφισμα κλίμακας: | 0,5um (0,1um για επιλογή) |
Υψηλό φως: | Μηχανή μέτρησης όρασης με μη αυτόματο έλεγχο 3 αξόνων,μηχανή μέτρησης ψηφιακής όρασης 3C,οπτική μηχανή μέτρησης όρασης 600*740*980 mm |
Περιγραφή
Το μηχάνημα μέτρησης όρασης είναι ένα όργανο που χρησιμοποιείται για ακριβή μέτρηση φυσικών διαστάσεων, ακρίβεια έως και επίπεδο micron, Το οποίο είναι ένα οπτικό όργανο μέτρησης που χρησιμοποιεί την κάμερα για τη λήψη της εικόνας του τεμαχίου εργασίας, την ανάλυση του εικονοστοιχείου εικόνας και τον υπολογισμό της διάστασης 2D με το λογισμικό μέτρησης .

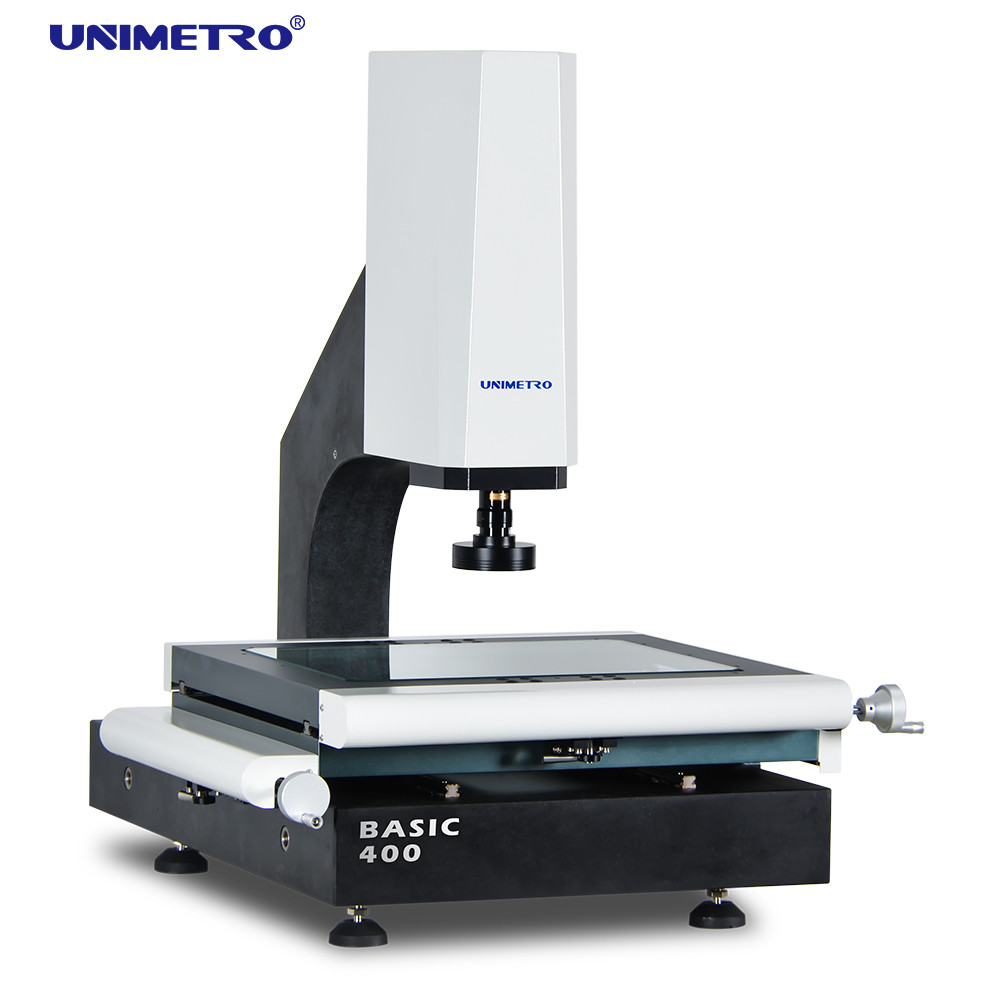

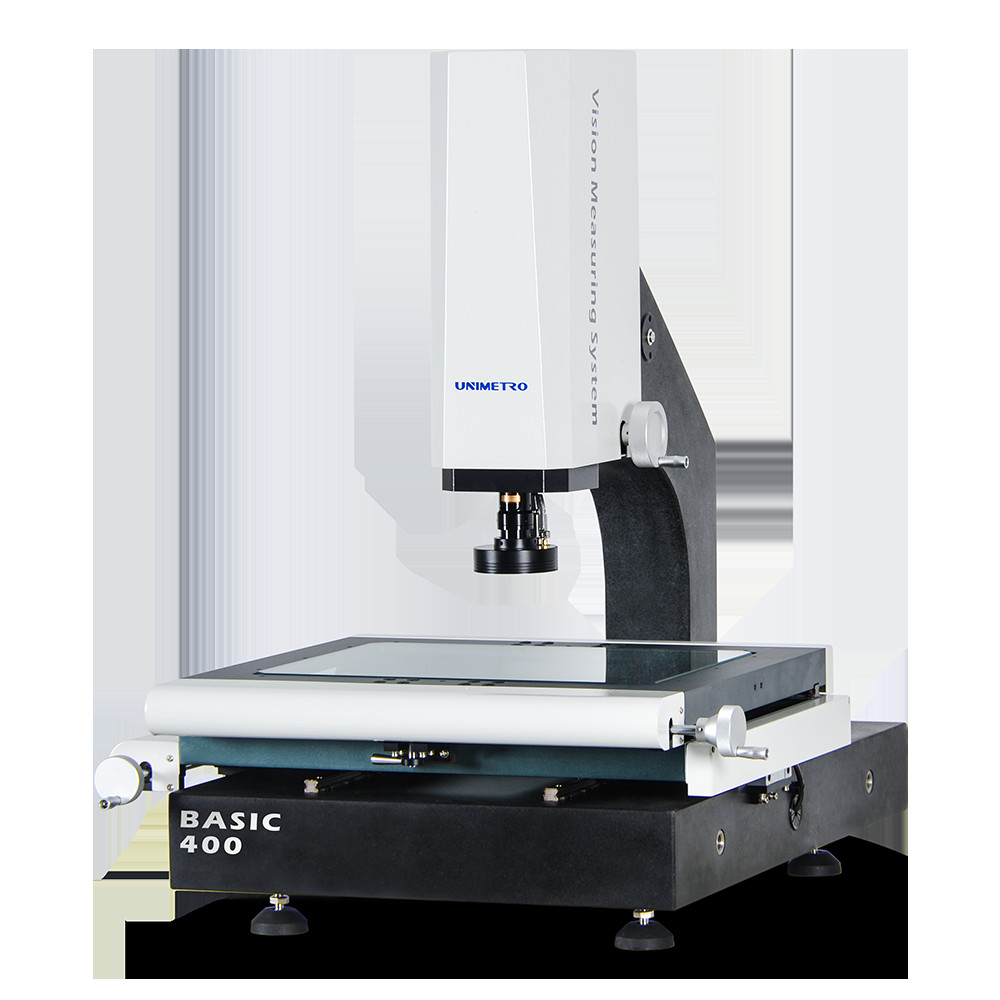

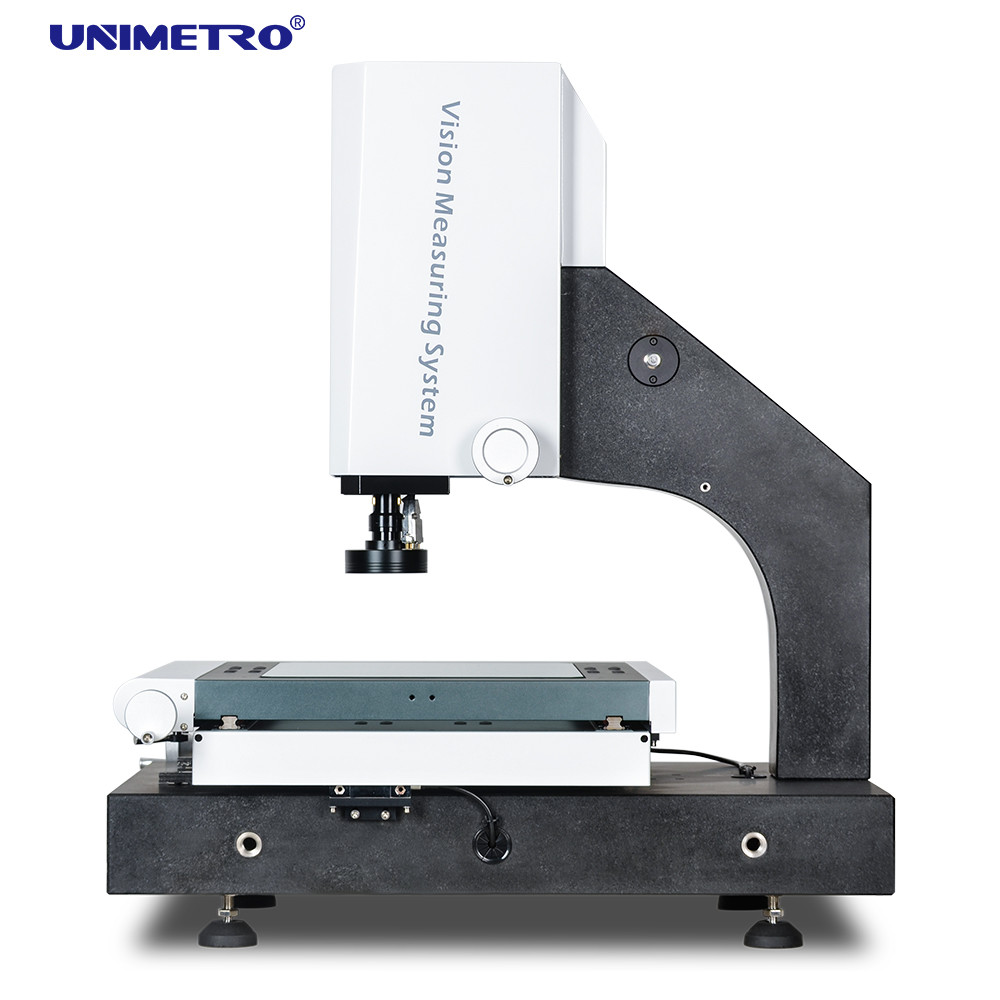

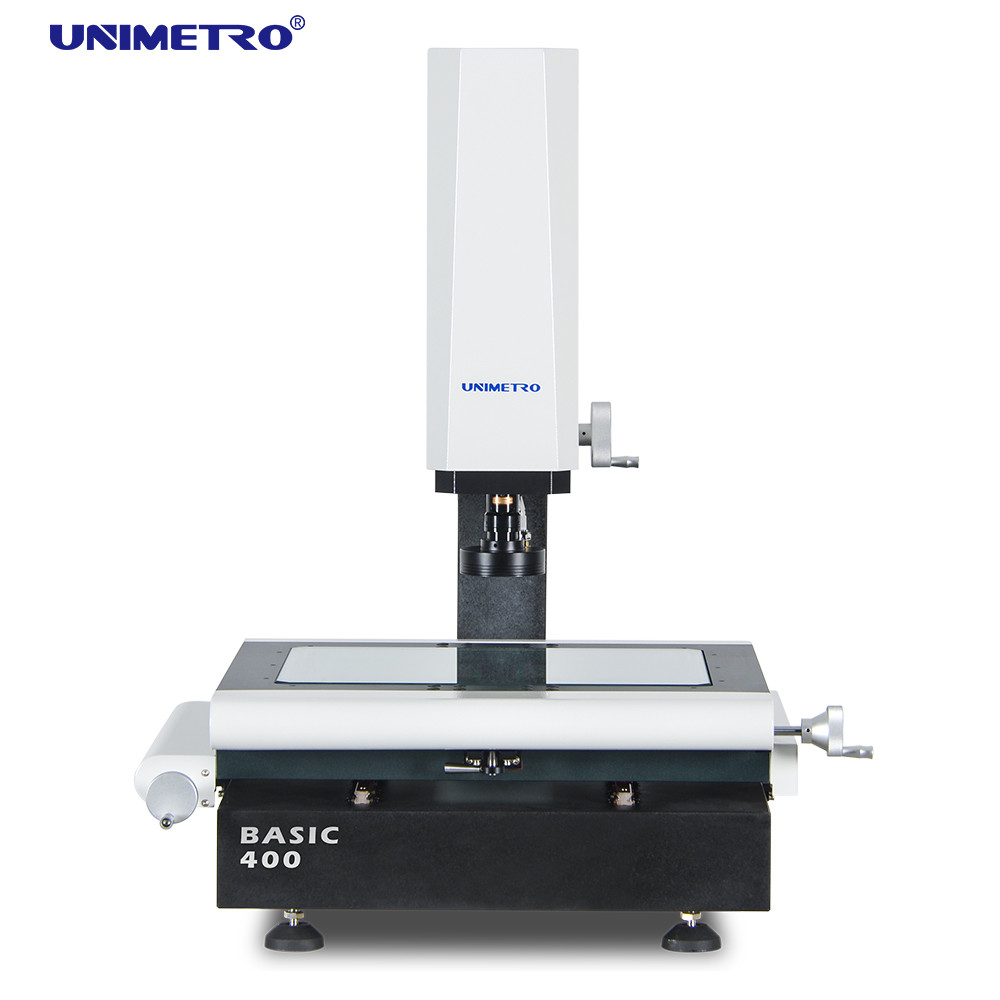

◉ Το μηχάνημα μέτρησης όρασης της σειράς BASIC σχεδιάστηκε και αναπτύχθηκε από την UNIMETRO, το οποίο είναι ένα δημοφιλές μοντέλο που ταιριάζει στις περισσότερες εφαρμογές ακριβούς μέτρησης διαστάσεων 2D και τελικούς χρήστες από διαφορετικές βιομηχανίες, όπως καλούπια, ηλεκτρονικά, ημιαγωγοί, πλαστική έγχυση, προϊόντα 3C, ιατρική φροντίδα, αεροπορία... κ.λπ. Είναι ένα σημαντικό όργανο που χρησιμοποιείται στη διαδικασία ποιοτικού ελέγχου των προϊόντων σας, διασφαλίζοντας την ακρίβεια των διαστάσεων των προϊόντων σας, καθιστά τα προϊόντα σας πιο ανταγωνιστικά.
◉ Η σειρά BASIC VMM είναι το πιο κοινό μοντέλο για τα περισσότερα από τα εργοστάσια που κατασκευάζουν ακριβή ανταλλακτικά.Είναι κατάλληλο για εφαρμογή μέτρησης δειγμάτων μικρής ποσότητας.Ο χειροκίνητος έλεγχος 3 αξόνων, με φιλικό προς το χρήστη λογισμικό, επιτρέπει στον χειριστή να διαχειριστεί τη χρήση του μηχανήματος σε πολύ σύντομο χρονικό διάστημα.
◉ Χρήση γρανίτη υψηλής ακρίβειας και σταθερότητας ως βάση και στήλη μηχανής, με γραμμικό αισθητήρα 3 αξόνων 0,0005 mm υψηλής ανάλυσης
----Διασφαλίστε την υψηλή απόδοση και ακρίβεια κάθε μηχανής.
◉ Χρήση γραμμικού οδηγού HIWIN και γραμμικής ράγας οδήγησης υψηλής ακρίβειας, με στάδιο εργασίας αλουμινίου και επεξεργασία σκληρής ανοδίωσης επιφάνειας.
---- Εξασφαλίζει υψηλή δυναμική απόδοση και μεγάλη διάρκεια ζωής του μηχανήματος.
◉ Χρησιμοποιώντας ένα ενσωματωμένο κιβώτιο ελέγχου πυρήνα που έχει αναπτυχθεί από την UNIMETRO, για γραμμικές κλίμακες, έλεγχο φωτός και μεταφορά σήματος αισθητήρα αφής.
---- Εξασφαλίστε εύκολη καλωδίωση και συντήρηση.Αυξήστε πολύ τη σταθερότητα του μηχανήματος.
◉ Προγραμματιζόμενο φως LED περιγράμματος με παράλληλη διαδρομή φωτός, αποφεύγει την παραμόρφωση της εικόνας.
---- Εξασφαλίζει την ακρίβεια μέτρησης.
◉ Με το δακτυλιοειδές φως LED ελέγχου λογισμικού 8 τμημάτων, προσφέρει πολλαπλή γωνία φωτισμού και φωτεινότητα.
---- Κατάλληλο για εξαρτήματα με διαφορετικό σχήμα και υλικά.
◉ Οι παράμετροι φωτισμού μπορούν να καταγραφούν στο πρόγραμμα μέτρησης εξαρτημάτων, οι χρήστες δεν χρειάζεται να προσαρμόσουν κατά τη διαδικασία μέτρησης.
----Φιλική και βολική χρήση.
Περιοχή Εφαρμογής
◆ Βιομηχανία καλουπιών
◆αυτοκινητοβιομηχανία
◆Ιατρική βιομηχανία
◆Μηχανική κατασκευή
◆3C ψηφιακή βιομηχανία
◆Παραγωγή PCB
Και τα λοιπά.
Διαμόρφωση υλικού
◆ HIWIN γραμμικός τρόπος οδηγός
◆ Στάδιο εργασίας αλουμινίου και σκληρή ανοδίωση
◆ Ενσωματωμένο κιβώτιο ελέγχου πυρήνα
◆ Γραμμικές κλίμακες ανάλυσης 3 αξόνων 0,5um
◆ Ομάδα παράλληλου φωτός LED πολλαπλών λειτουργιών
◆ Βιομηχανική κάμερα υψηλής ανάλυσης CCD
◆ Χειροκίνητος οδοντωτός φακός ζουμ 0,7-4,5X με υψηλή επαναληψιμότητα
◆ Υποστήριξη πολλαπλών εξωτερικών εξαρτημάτων
Παράμετροι
Μοντέλο | ΒΑΣΙΚΟ 200 | ΒΑΣΙΚΟ 300 | ΒΑΣΙΚΟ 400 | ΒΑΣΙΚΟ 500 | |
Διάσταση(mm)(Μ*Π*Υ) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
Εύρος μέτρησης (mm) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
Ακρίβεια μέτρησης (μm) | 2,5+L/100 | 2,5+L/100 | 2,5+L/100 | 3+L/100 | |
Επαναληψιμότητα (μm) | 2.5 | 2.5 | 2.5 | 3 | |
Βάρος (kg) | 140 κιλά | 190 κιλά | 240 κιλά | 290 κιλά | |
Εικόνα και Μέτρηση | CCD | Ψηφιακή κάμερα 1,2M pixel HD | |||
Φακός | Χειροκίνητος φακός ζουμ 0,7-4,5X με αισθητήρα ανάδρασης σήματος μεγέθυνσης | ||||
Μεγέθυνση | 18-195X (Μόνο για αναφορά. Με διαφορετική κάμερα και φακό η μεγέθυνση θα είναι διαφορετική. ) | ||||
Οπτικό πεδίο | 8,1~1,3mm | ||||
Απόσταση εργασίας | 80 χλστ | ||||
Ανάλυση γραμμικής κλίμακας | 0,5 μm ( 0,1 μm για την επιλογή ) | ||||
Σύστημα οδήγησης | Χειροκίνητος έλεγχος άξονα Χ, Υ, Ζ | ||||
Φωτισμός | Προγραμματιζόμενο φως επιφανείας δακτυλίου LED 4 τμημάτων, παράλληλο φως περιγράμματος LED, δακτύλιο LED 8 τμημάτων, ομοαξονικό, για επιλογή |
Επισκόπηση λογισμικού
◉ Εισαγάγετε αρχείο CAD και μετρήστε
◉ Ευέλικτο πρόγραμμα χρήστη
Στοιχεία της εταιρείας
Ο Πελάτης και ο Πράκτορας μας
FAQ |
---|
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία; |
A1: Είμαστε ένα εργοστάσιο και σας δίνουμε την πιο γρήγορη απάντηση σε 24 ώρες. |
Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας; |
A2: Παράγουμε κυρίως μηχάνημα μέτρησης Vision, Μηχανή μέτρησης συντεταγμένων, σετ φωτιστικών CMM & VMM κ.λπ. |
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή; |
A3: Εφόσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος που πρέπει να μετρηθεί, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για όργανο μέτρησης κατάλληλων προδιαγραφών. |
Q4: Δέχεστε προσαρμοσμένη υπηρεσία; |
Α4: Να είστε σίγουροι!Μπορούμε να παρέχουμε όχι μόνο τυπικά μηχανήματα, αλλά και μηχανήματα προσαρμοσμένα στις ανάγκες του πελάτη. |
Ε5: Ποια είναι η περίοδος εγγύησής σας; |
A5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος.Η ποιότητα των προϊόντων μας είναι πολύ σταθερή και έχουμε βελτιώθηκε πολύ σε ορισμένα εύθραυστα μέρη.Μπορείτε να είστε σίγουροι για την ποιότητα των προϊόντων μας. |
