Μηχανή μέτρησης βίντεο με χειροκίνητο οπτικό όργανο για 2d μέτρηση
Περιγραφή
Η συσκευή μέτρησης όρασης είναι ένα όργανο που χρησιμοποιείται για την ακριβή μέτρηση των φυσικών διαστάσεων, με ακρίβεια έως το επίπεδο των μικρών,Το οποίο είναι ένα οπτικό όργανο μέτρησης που χρησιμοποιεί την κάμερα για να συλλάβει την εικόνα του κομμάτι εργασίας, να αναλύσει το pixel εικόνας και να υπολογίσει την 2D διάσταση με το λογισμικό μέτρησης.

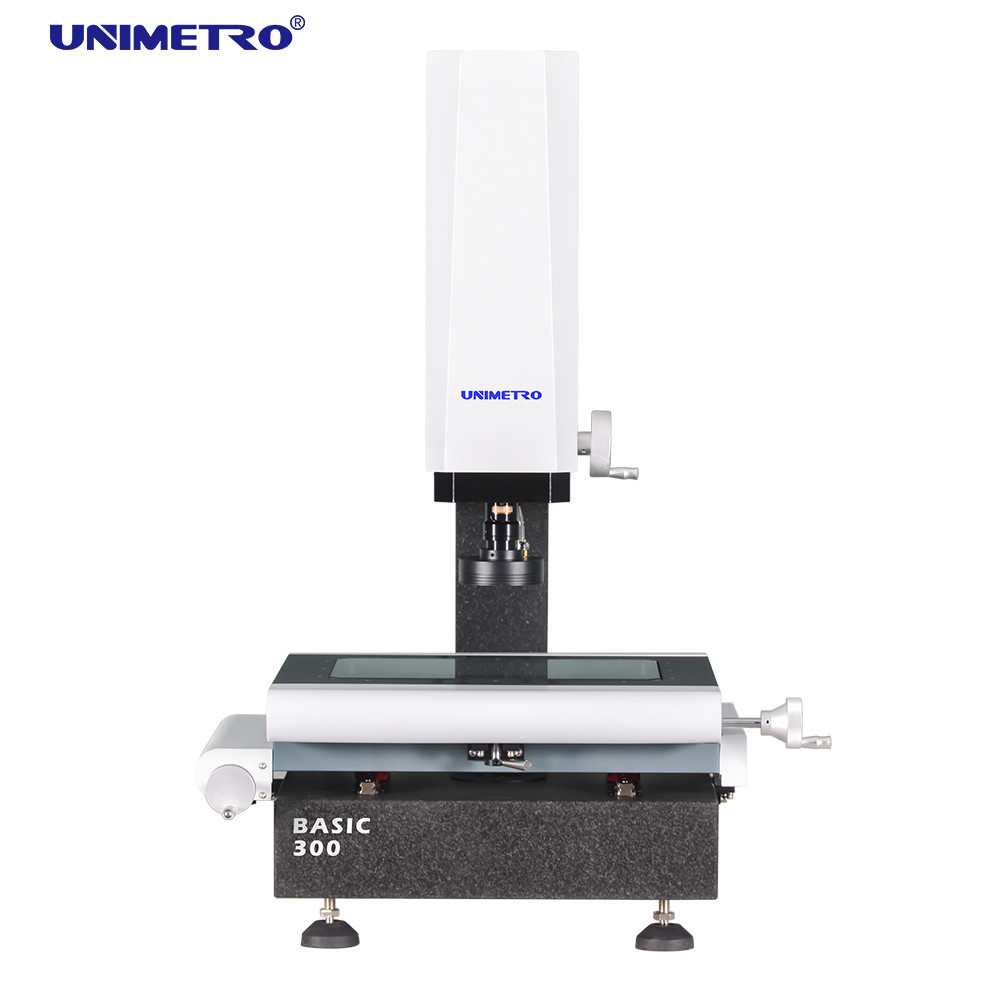

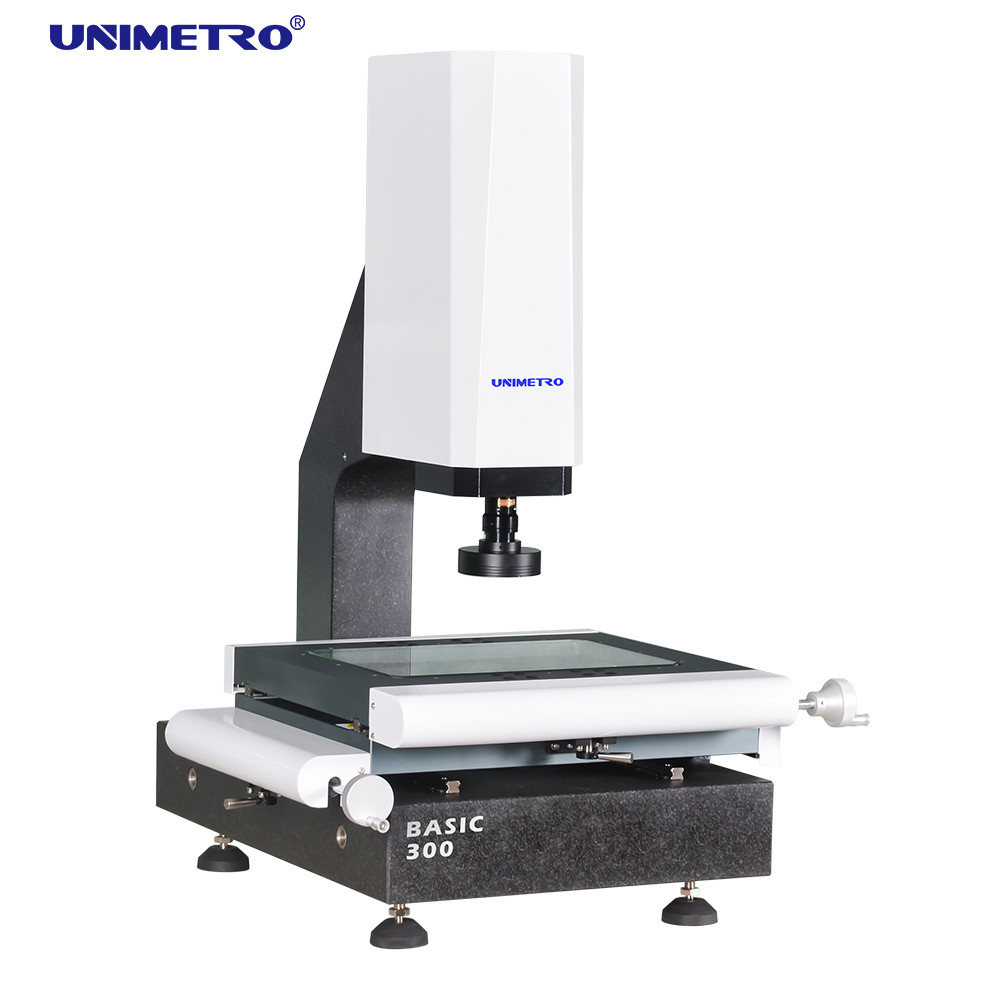

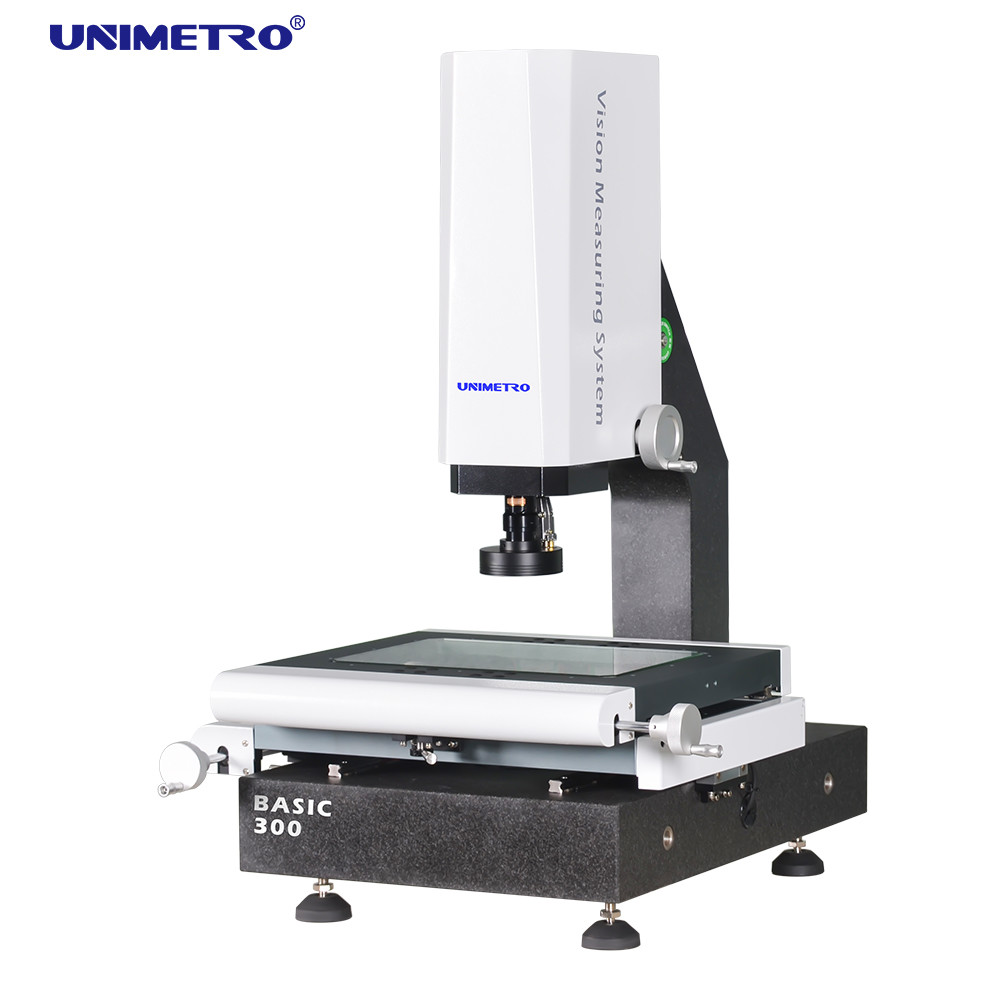

Η μηχανή μέτρησης όρασης της σειράς BASIC σχεδιάστηκε και αναπτύχθηκε από την UNIMETRO,το οποίο είναι ένα δημοφιλές μοντέλο κατάλληλο για τις περισσότερες από τις ακριβείς εφαρμογές μέτρησης διαστάσεων 2D και τελικούς χρήστες από διάφορες βιομηχανίεςΕίναι ένα σημαντικό εργαλείο που χρησιμοποιείται στη διαδικασία ελέγχου ποιότητας των προϊόντων σας.διασφάλιση της ακρίβειας των διαστάσεων των προϊόντων σας, κάνει τα προϊόντα σας πιο ανταγωνιστικά.
Η σειρά BASIC VMM είναι το πιο κοινό μοντέλο για τα περισσότερα εργοστάσια που κατασκευάζουν ακριβή εξαρτήματα.με φιλικό προς το χρήστη λογισμικό, επιτρέπει στον χειριστή να χειριστεί τη μηχανή σε πολύ σύντομο χρονικό διάστημα.
Χρησιμοποιώντας γρανίτη υψηλής ακρίβειας και σταθερότητας ως βάση και στήλη της μηχανής, με 3-άξονα 0,0005mm υψηλής ανάλυσης γραμμικό αισθητήρα
---- Βεβαιωθείτε ότι κάθε μηχανή έχει υψηλή απόδοση και ακρίβεια.
Χρησιμοποιώντας HIWIN γραμμική οδήγηση και υψηλής ακρίβειας γραμμική οδήγηση σιδηροδρόμου, με αλουμινένιο στάδιο εργασίας και σκληρή επεξεργασία επιφάνειας ανωτισμού.
---- εξασφαλίζει την υψηλή δυναμική απόδοση και τη μακρά χρήση του κύκλου ζωής της μηχανής.
Χρησιμοποιώντας ένα ενσωματωμένο κεντρικό κουτί ελέγχου που αναπτύχθηκε από την UNIMETRO, για γραμμικές κλίμακες, έλεγχο φωτός και μεταφορά σήματος με ανιχνευτές αφής.
- Βεβαιωθείτε για εύκολη καλωδίωση και συντήρηση.
Το προγραμματιζόμενο φως LED με παράλληλη πορεία φωτός, αποτρέπει την παραμόρφωση της εικόνας.
---- εξασφαλίζει την ακρίβεια των μετρήσεων.
Με 8 τμήματα λογισμικού ελέγχου LED δαχτυλίδι φωτός, προσφέρουν πολλαπλή φωτεινή γωνία και φωτεινότητα.
---- Κατάλληλο για μέρη με διαφορετικό σχήμα και υλικό.
Οι παράμετροι φωτισμού μπορούν να καταγραφούν στο πρόγραμμα μέτρησης του μέρους, οι χρήστες δεν χρειάζεται να ρυθμίζουν κατά τη διάρκεια της διαδικασίας μέτρησης.
----Φιλική και βολική χρήση.
Πεδίο εφαρμογής
◆ Βιομηχανία μούχλας
◆Κατασκευή αυτοκινήτων
◆Ιατρική βιομηχανία
◆Μηχανολογική κατασκευή
◆3C ψηφιακή βιομηχανία
◆Παραγωγή PCB
Και ούτω καθεξής
Διαμόρφωση υλικού
◆ Ειδική οδήγηση HIWIN
◆ Εργασιακή σκηνή από αλουμίνιο και σκληρή ανωδίαση
◆ Ενσωματωμένο κουτί ελέγχου πυρήνα
◆ 3 άξονες γραμμικές κλίμακες ανάλυσης 0,5um
◆ Πολυλειτουργική παράλληλη φωτεινή ομάδα LED
◆ Βιομηχανική κάμερα CCD υψηλής ανάλυσης
◆ 0,7-4,5X χειροκίνητος κενού φακούς μεγέθυνσης με υψηλή επαναληψιμότητα
◆ Υποστήριξη πολλών εξωτερικών εξαρτημάτων
Παράμετροι
| Σχήμα |
BASIC 200 |
BASIC 300 |
ΒΑΣΙΚ 400 |
BASIC 500 |
| Μέγεθος (mm) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Περιοχή μέτρησης (mm) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Ακριβότητα μέτρησης (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Επαναληψιμότητα (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Βάρος (kg) |
140 κιλά |
190 κιλά |
240 κιλά |
290 κιλά |
| Εικόνα και μέτρηση |
ΚΚΔ |
1Ψηφιακή φωτογραφική μηχανή.2M pixel HD |
| Δακτυλίδια |
0.7-4.5X χειροκίνητος φακέλου ζουμ με κενό με αισθητήρα ανατροφοδότησης σήματος θεραπείας |
| Μεγέθυνση |
18-195X (Μόνο για αναφορά. Με διαφορετική κάμερα και φακό η μεγέθυνση θα είναι διαφορετική.) |
| Το οπτικό πεδίο |
8.1~1.3mm |
| Απόσταση εργασίας |
80 χιλιοστά |
| Λεπτομετρική ανάλυση |
0.5 μm ((0,1 μm για την επιλογή) |
| Σύστημα οδήγησης |
Εγχειρίδιο χειρισμού των άξονων X, Y, Z |
| Φωτισμός |
Προγραμματιζόμενο φως επιφάνειας δακτυλίου LED 4 τμημάτων, παράλληλο φως διαγράμματος LED, φως δακτυλίου LED 8 τμημάτων, συναξιακό, για επιλογή |
Σύνοψη λογισμικού
Το UNIMETRO INSPECT3D λογισμικό είναι με φιλικό προς το χρήστη UI, εύκολο να μάθουν, ισχυρή λειτουργία, επιτρέπει στους χρήστες να επιτύχουν
Το λογισμικό προσφέρει πλήρη αγγλική γλώσσα UI, επιτρέπει επίσης την ανάπτυξη νέων γλωσσών.
Εισφορά αρχείου CAD και μέτρηση
◉ Parts array and macro measuring
️ Αυτοεστίαση και μέτρηση ύψους
Η λειτουργία πλοήγησης διευκολύνει την ταχεία τοποθέτηση
Δυνατή γεωμετρική λειτουργία μέτρησης
Δραστηριότητα πολλαπλών εκθέσεων δεδομένων και γραφικής έξοδος δεδομένων
Ελαστικό πρόγραμμα χρήσης
Η δημιουργία στοιχείων αναφοράς
Δυνατή λειτουργία ανίχνευσης άκρων
Η υποστήριξη πολλών εξωτερικών εξαρτημάτων
Ο αυτοματοποιημένος υπολογισμός της γεωμετρικής ανοχής των στοιχείων
Η μέτρηση της περίπλοκης παραγωγής γρήγορα και εύκολα
