έλεγχος εργαλειομηχανών απόστασης μετάδοσης 5m, CNC ταιριάζοντας με έλεγχος εργαλειομηχανών

Περιγραφή

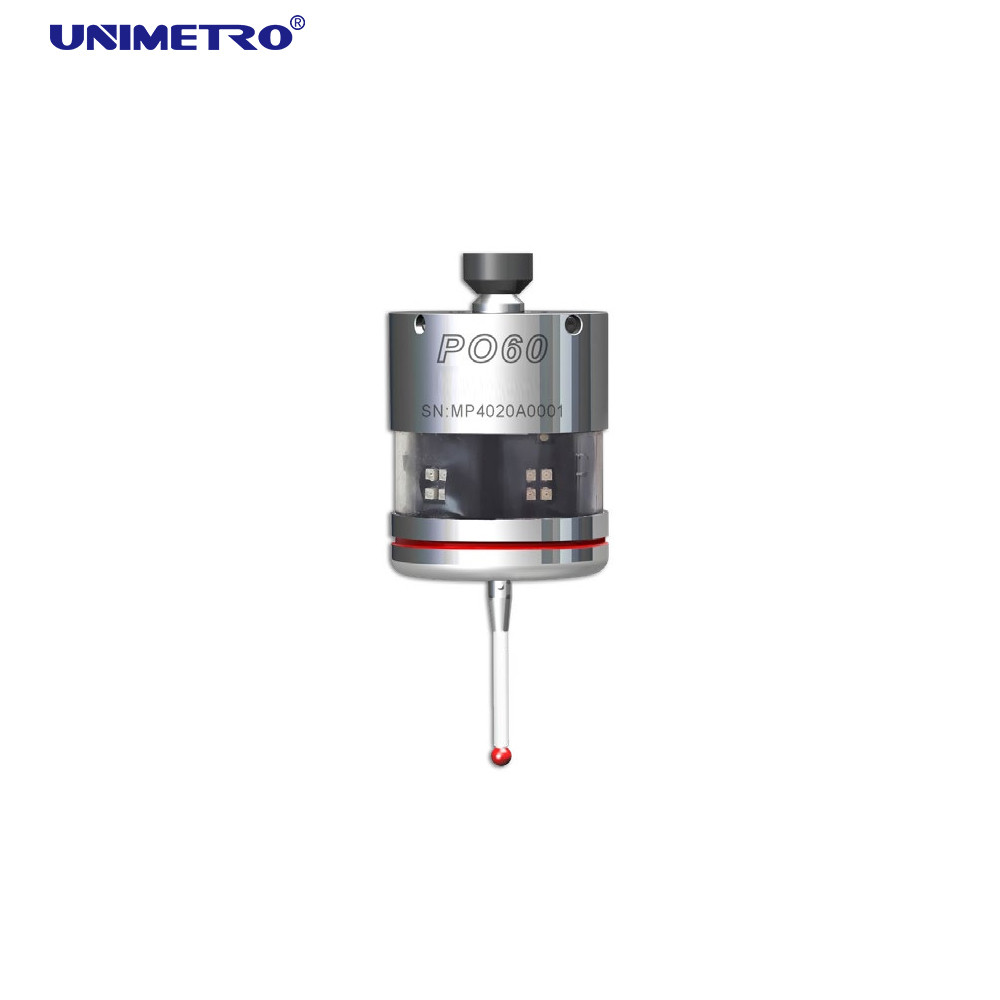

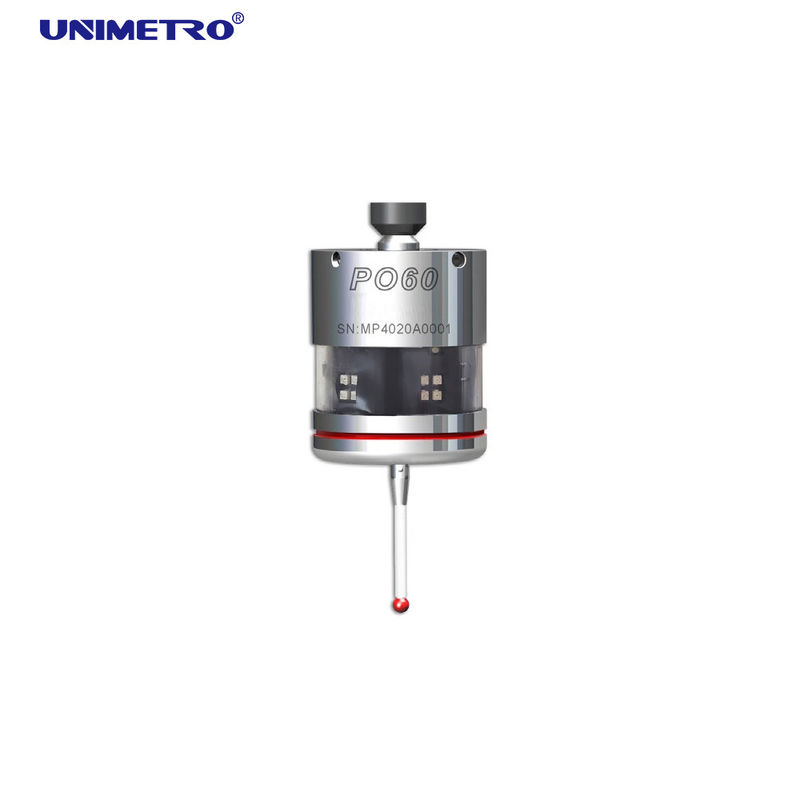

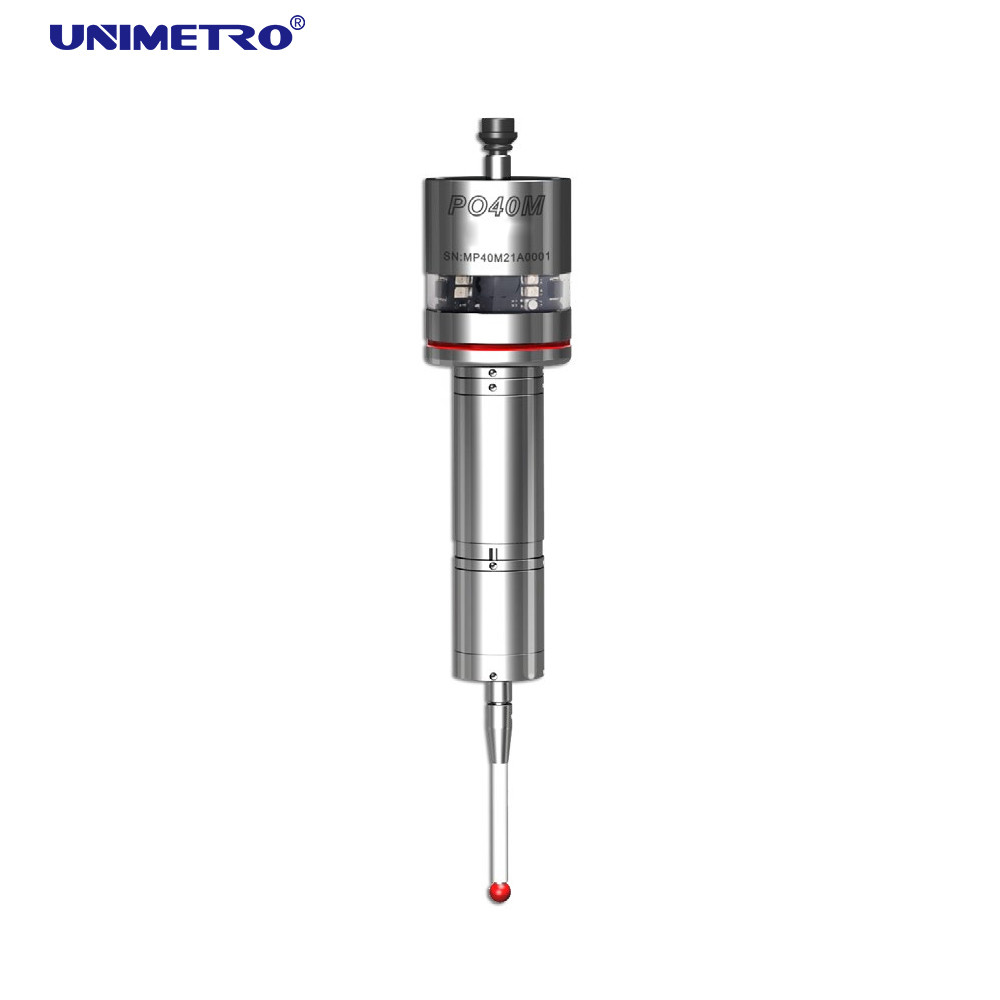

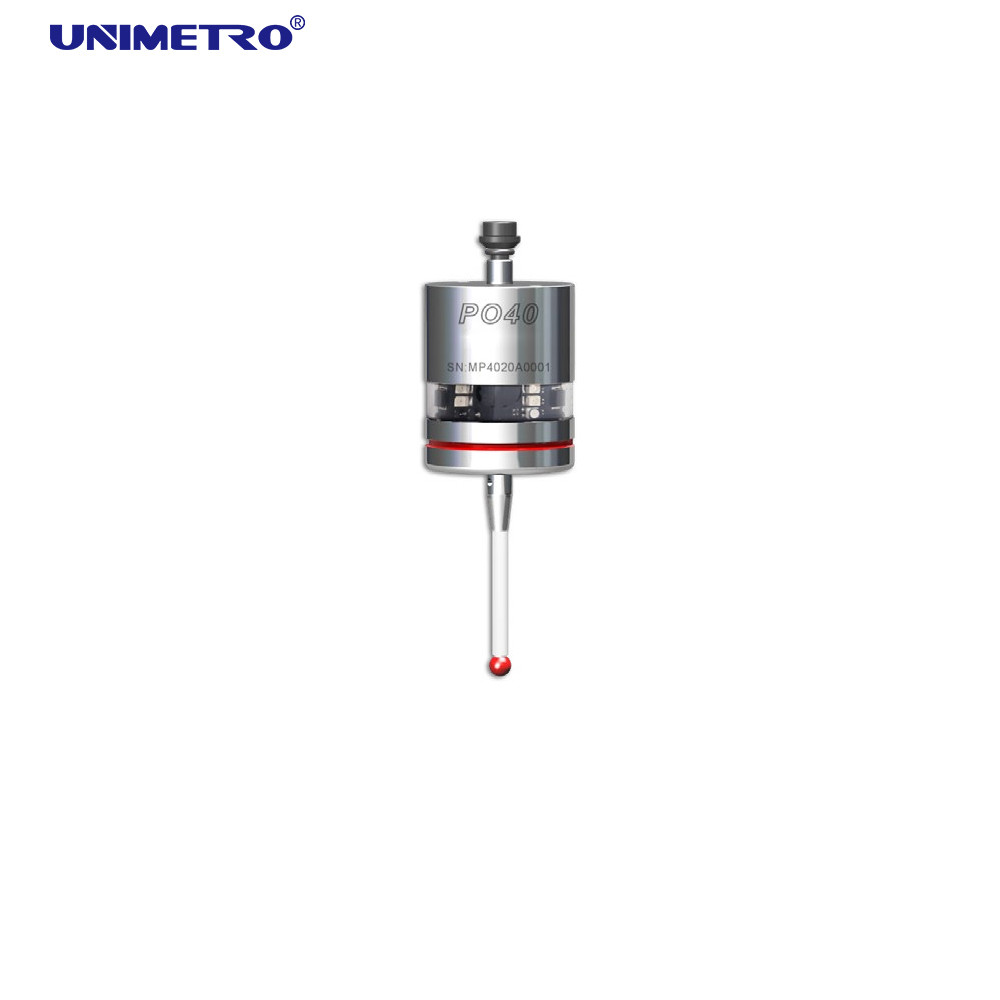

Η σειρά PO ελέγχων εργαλειομηχανών εφαρμόζει το σε τρία σημεία σχέδιο ώθησης που είναι η σταθερότερη δομή. Υπάρχει μια μονάδα ώθησης μέσα στον έλεγχο. Όταν stylus κινείται ακτινωτά ή αξονικώς από την εξωτερική δύναμη, η μονάδα ώθησης προκαλείται. Κατόπιν το κύκλωμα μέσα του ελέγχου στέλνει ένα προκαλώντας σήμα στο δέκτη, και ο δέκτης το διαβιβάζει στην εργαλειομηχανή, συνεπώς οι παρούσες συντεταγμένες κάθε άξονα της εργαλειομηχανής καταγράφονται αυτόματα. Τελικά τα αποτελέσματα μέτρησης υπολογίζονται σύμφωνα με τα ισότιμα αρχεία των σχετικών σημείων.

Λειτουργίες

Πριν από CNC την επεξεργασία, βρείτε αυτόματα το ισότιμο σημείο συστημάτων και στοιχείων του κομματιού προς κατεργασία.
CNC στην επεξεργασία, μετρήστε αυτόματα τα βασικά μεγέθη και τις σχετικές συντεταγμένες για να καθορίσετε εάν η αποζημίωση απαιτείται ή όχι.
Μετά από CNC την επεξεργασία, μετρήστε αυτόματα τα μεγέθη, τις μορφές, και τις θέσεις να είναι κατάλληλο το ολοκληρωμένο προϊόν.

Χαρακτηριστικά γνωρίσματα

Υψηλή επανάληψη: Μονόδρομο repeatability∠1μm
Μακρύς χρόνος αναμονής: Εφ' όσον 6 μήνες
Πανκατευθυντικό energy-absorbing σχέδιο: 360° πανκατευθυντικό energy-absorbing σχέδιο, τα οποία βοηθούν να μειώσουν τον άξονα στον αντίκτυπο όταν εμφανίζεται ένα λειτουργούν ατύχημα
Αδιάβροχο σχέδιο: IP67 για τον έλεγχο και το δέκτη
Δείκτες των ευφυών οδηγήσεων: Παρουσιάστε τρέχουσα θέση εργασίας του ελέγχου

Παράμετροι

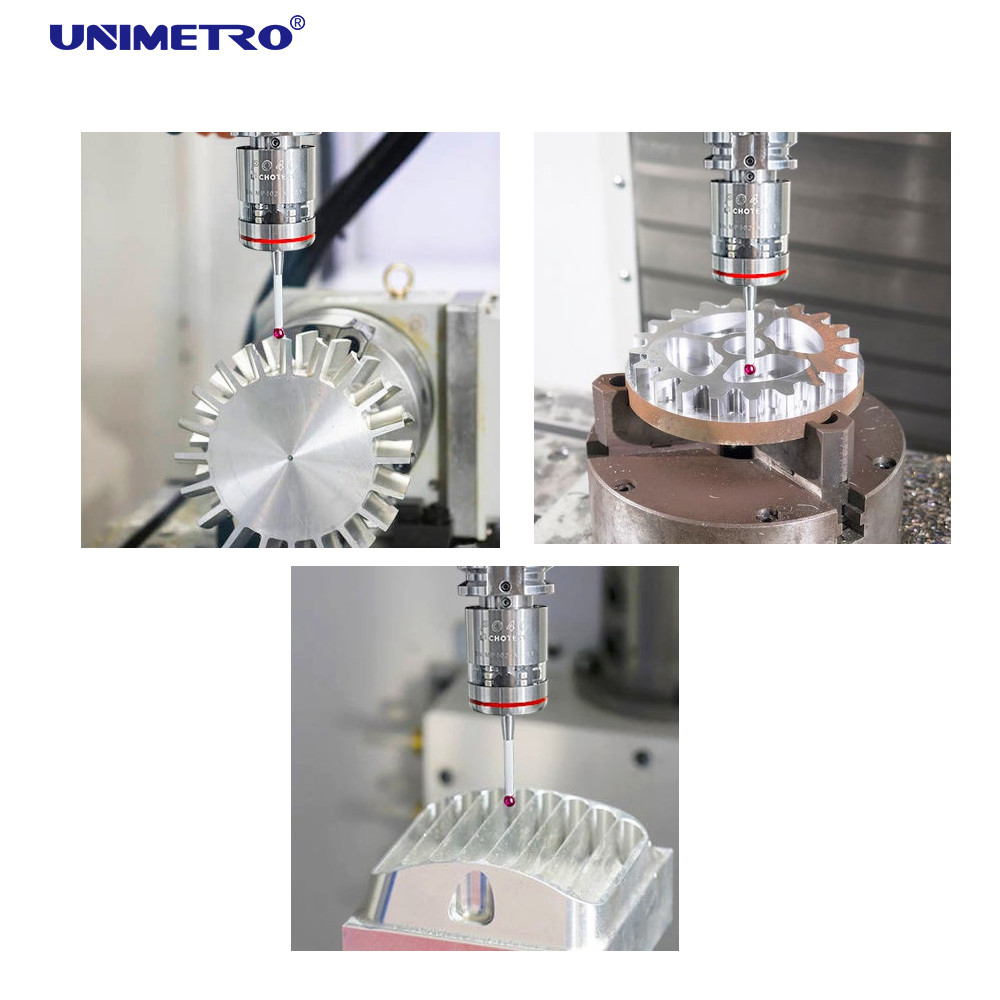

Εφαρμογές

Ισότιμη ρύθμιση: το καθορισμένο σημείο στοιχείων του κομματιού προς κατεργασία, διορθώνει το ισότιμο σύστημα του κομματιού προς κατεργασία.
Ευθυγραμμίστε το κομμάτι προς κατεργασία: Επιθεωρήστε εάν το κομμάτι προς κατεργασία τοποθετείται ακριβώς, και εάν το κομμάτι προς κατεργασία παραμορφώνεται από τη δύναμη της στερέωσης του προσαρτήματος.
Μέτρηση διάστασης: σκηνικό ύψος, μήκος, διάμετρος
Μέτρηση θέσης: απόσταση τρυπών, perpendicularity, γωνία, κ.λπ.
Μέτρηση κυρτός-επιφάνειας: μορφή λεπίδων, επιφάνεια φορμών, σύνθετη μορφή
Μετά από-επεξεργασία της επιθεώρησης: Βρείτε την πέρα-ανοχή, σωστή αποζημίωση εργαλείων
Έλεγχος εάν το κομμάτι προς κατεργασία τοποθετείται
