Διάσταση: | 1700*1180*1750mm | Καθαρό βάρος: | 1500kg |
---|---|---|---|
X/Y ταξίδι: | 500x600 | Ακρίβεια: | ≤3+L/200um |
Επανάληψη: | 3um | ||
Υψηλό φως: | Μηχανή μέτρησης οράματος PCB,Πλήρης αυτόματη μηχανή μέτρησης οράματος,Μηχανή μέτρησης οράματος ελέγχων αφής |

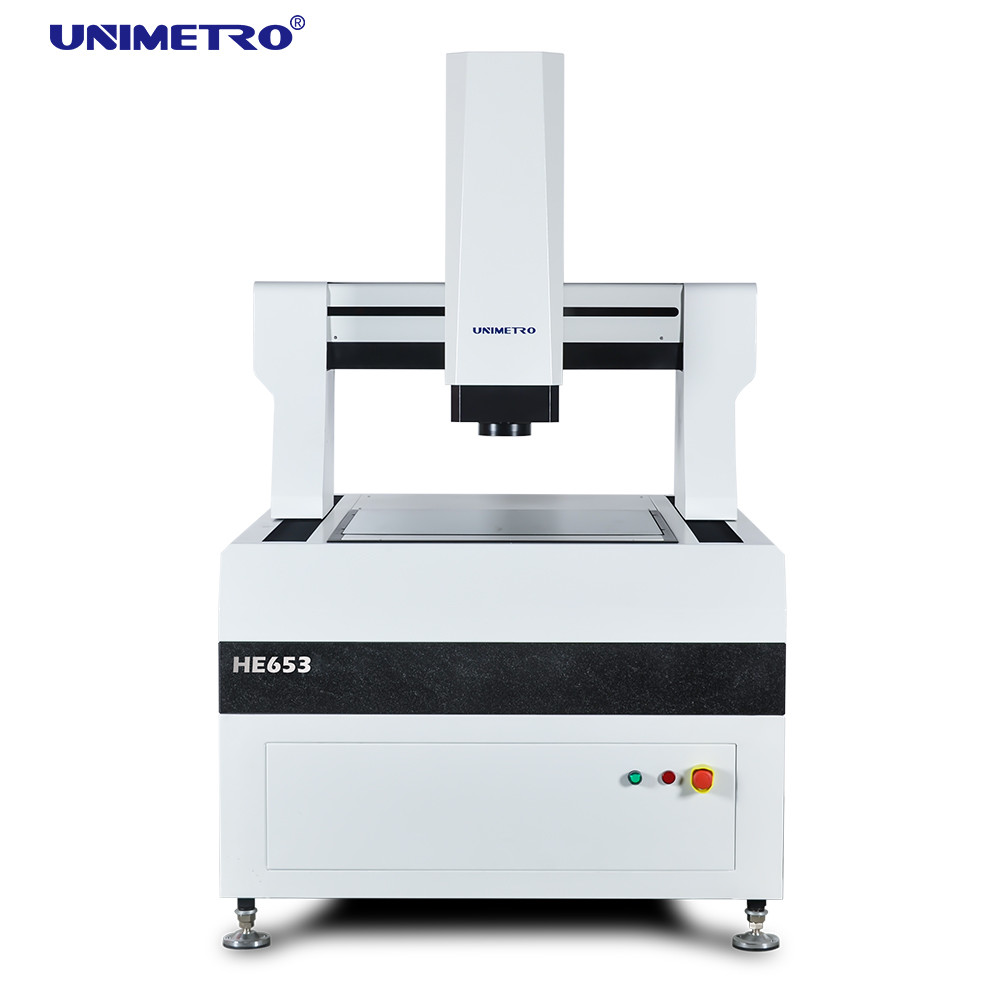

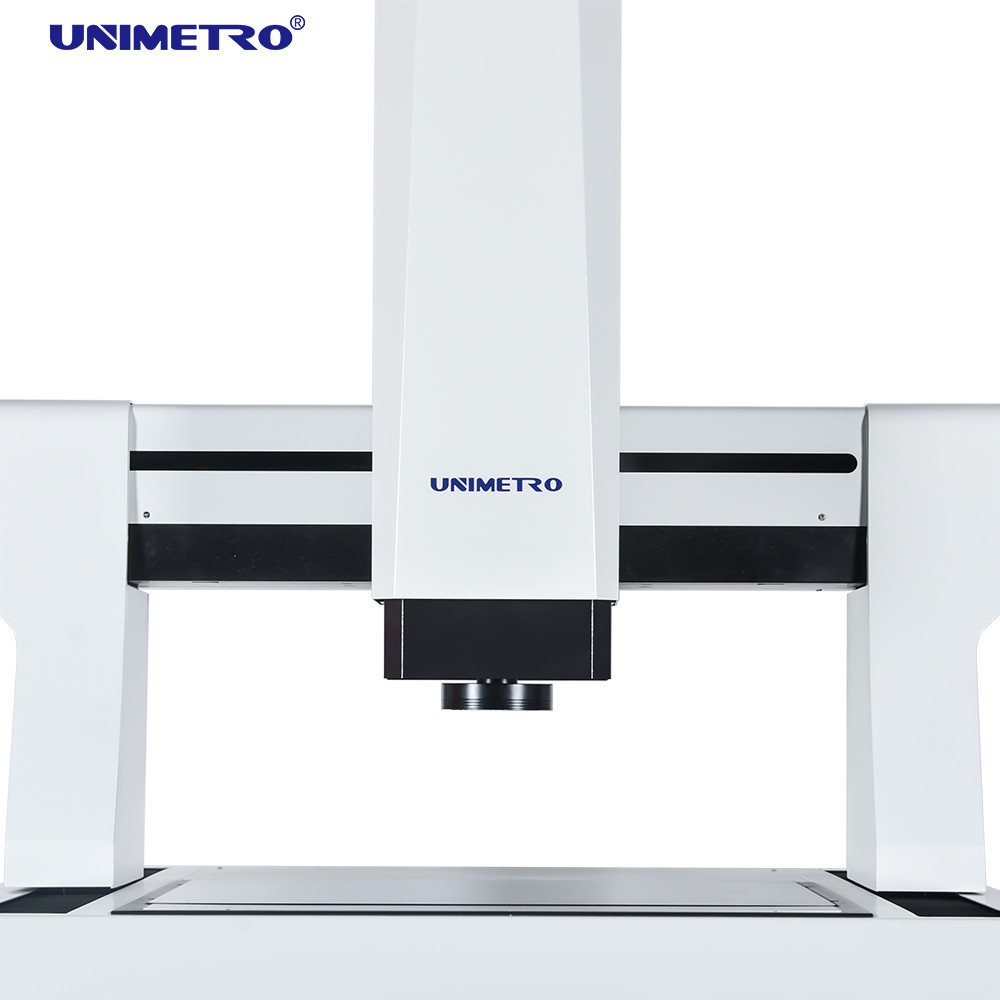

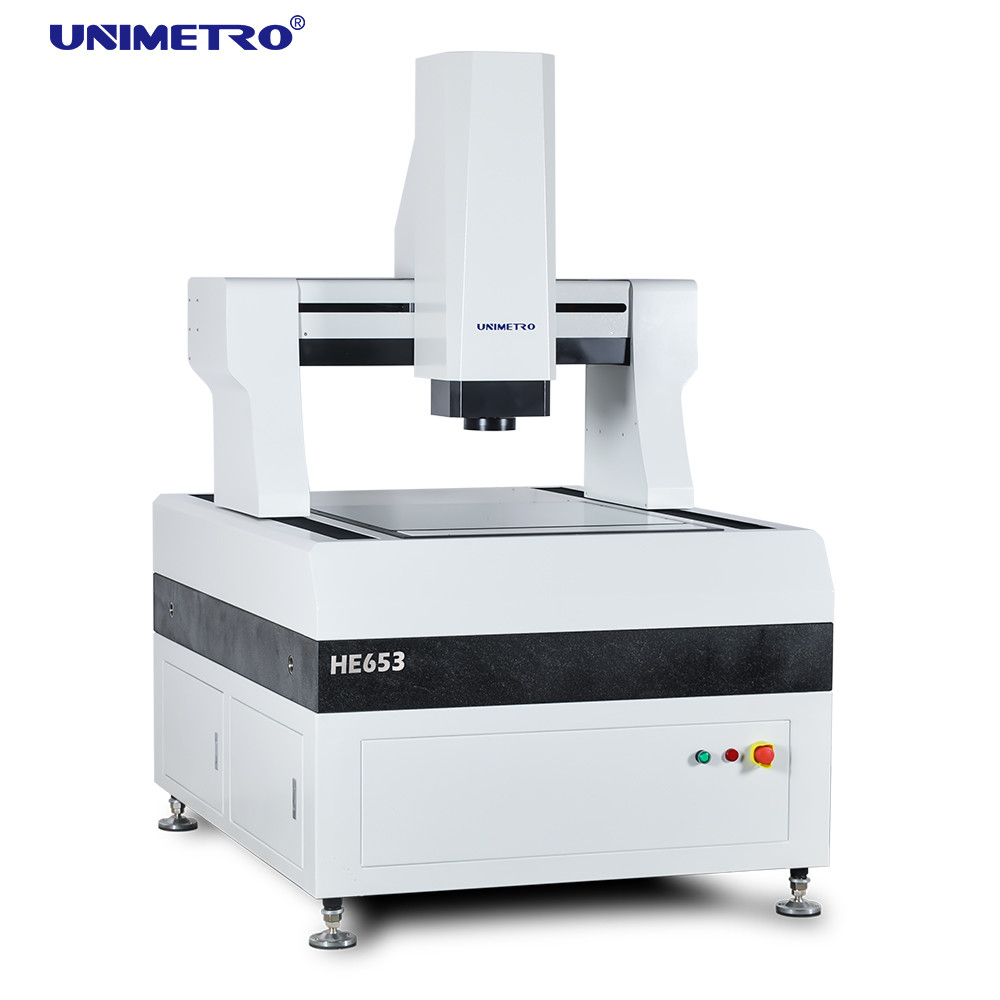

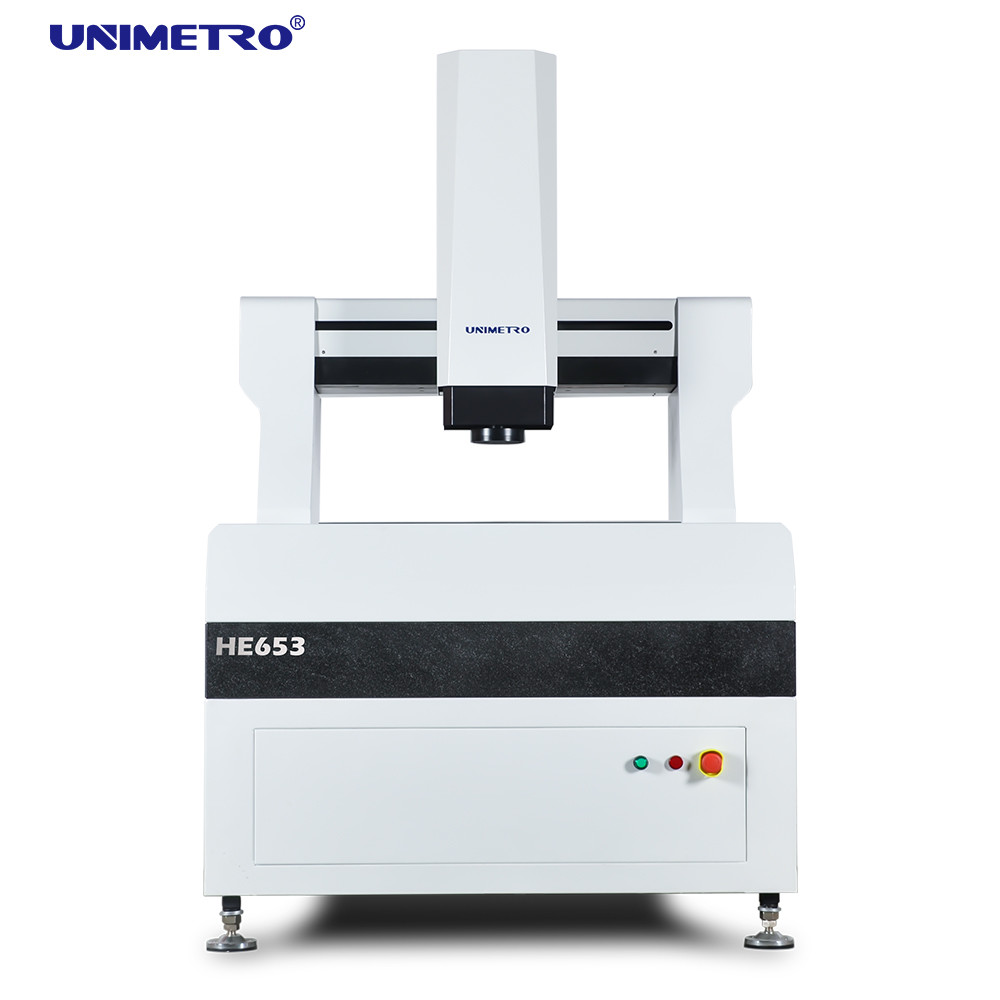

Σειράς υψηλά ακρίβειας ατσάλινων σκελετών συστήματα μέτρησης τύπων οπτικά συνδυάζει την υψηλή ακρίβεια και η υψηλή αποδοτικότητα, προσφέρει τη υψηλή ταχύτητα μετρώντας για το γεωμετρικό, στοιχεία, των διαφορετικών ειδών μερών. Σειρά χρησιμοποιείται ευρέως μέσα ποικίλλει τις βιομηχανίες και τα προϊόντα ως PCB, ντυμένο φύλλο πλαστικού χαλκού, γυαλί μαξιλαριών, ενότητες LCD, και υλικά κ.λπ. μόνωσης.
Η πεπερασμένη ανάλυση στοιχείων εισάγεται στη διαδικασία σχεδιασμού ΑΥΤΟΣ σειρά, εξασφαλίζει την υψηλή ακαμψία και την ακριβή μηχανική δομή. Η βάση μηχανών χρησιμοποιεί την κλειστή δομή τύπων γεφυρών πλαισίων κινητή, η οποία είναι απλή και προσφέρει την υψηλή ικανότητα φόρτωσης και την καλύτερη απόδοση κινήσεων.
Χαρακτηριστικά γνωρίσματα μηχανών μέτρησης οράματος PCB:
>> Η κινητή δομή ατσάλινων σκελετών και το την κομμάτι προς κατεργασία καθορίζονται κατά μέτρηση
>> CNC τεσσάρων άξονα πλήρης-αυτόματος έλεγχος κλειστών βρόγχων, πλήρης-αυτόματη μέτρηση
>> βάση και ακτίνα γρανίτη 000 βαθμού, σταθερός και αξιόπιστος
>> Ανοικτός κυβερνήτης κιγκλιδωμάτων με το ψήφισμα 0,1 um, της υψηλής ακρίβειας και της καλής σταθερότητας
>> Η γραμμική ράγα οδηγών ακρίβειας, η αλέθοντας βίδα σφαιρών βαθμού και η σερβο μηχανή εναλλασσόμενου ρεύματος της Panasonic εξασφαλίζουν τη σταθερότητα της ακρίβειας προσδιορισμού θέσης του συστήματος κινήσεων μηχανών
>> Κάμερα χρώματος υψηλής ανάλυσης για να καλύψει τις απαιτήσεις της σαφούς παρατήρησης και της σταθερής μέτρησης
>> 6.5x ο συνεχής αυτόματος φακός ζουμ, ακριβές αυτόματο ζουμ, μια διόρθωση εικονοκυττάρου είναι αρκετός
>> Το προγραμματίσημο 5 δαχτυλίδι 8 σύστημα πηγής φωτός περιγράμματος των παράλληλων οδηγήσεων πηγής φωτός και μετάδοσης επιφάνειας των οδηγήσεων ζώνης μπορεί να πραγματοποιήσει τη ρύθμιση φωτεινότητας 256 επιπέδων έξυπνα
>> Ο εισαγόμενος έλεγχος επαφών διαμορφώνεται για να πραγματοποιήσει την τρισδιάστατη μέτρηση
>> Immeasuring4.2 το αυτόματο λογισμικό μέτρησης εικόνας με τα ανεξάρτητα δικαιώματα ιδιοκτησιών παρέχεται ως πρότυπα, τα οποία είναι ισχυρά και εύχρηστα
Η μηχανή μέτρησης οράματος PCB μας έχει το ισχυρό λογισμικό στην υποστήριξη.
▶Με το σύνθετο RationalVue εξωτερικός-σειράς που μετρά το λογισμικό, η ΥΠΕΡΒΟΛΙΚΗ σειρά είναι ικανή για να προσφέρει σε ισχυρό 2D/3d τη σύνθετη λειτουργία μέτρησης
▶Απλή και εύκολη να καταλάβει τη λειτουργία η διεπαφή καθιστά τη μέτρηση απλούστερη και αποδοτική
▶Ένα αυτόματο πρόγραμμα μέτρησης μπορεί να τεθεί ως στόχος να ολοκληρώσει τη μέτρηση batch αποτελεσματικά και γρήγορα.
Οι λεπτομέρειες μηχανών μέτρησης οράματος PCB μας είναι όπως κάτω από το διάγραμμα παρουσιάζει:
Όνομα προϊόντων | Πλήρη αυτόματα οπτικά συστήματα μέτρησης | |||||
Πρότυπο | ΑΥΤΟΣ 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
Χ, ταξίδι Υ (χιλ.) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
Ταξίδι ζ-άξονα (χιλ.) | 200 (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών) | |||||
Χωρητικότητα φορτίων | περ. 35 κλ | |||||
Διάσταση (χιλ.) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
Βάρος (κλ) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Ψήφισμα | 0.5μm (0.1μm για την επιλογή) | |||||
Κάμερα | ψηφιακή κάμερα 2M HD GIGA | |||||
Φακός ζουμ | επαγγελματική αυτόματη ενίσχυση φακών ζουμ φακών ζουμ: 1~10X | |||||
Τηλεοπτική ενίσχυση | 18~195X | |||||
(Σύμφωνα με τα διαφορετικά πρότυπα της επιλεγμένης κάμερας, η ενίσχυσή της θα αλλάξει η πραγματική ενίσχυση υπόκειται στα μετρημένα στοιχεία) | ||||||
FOV | 8.1~1.3mm | |||||
(Σύμφωνα με τα διαφορετικά ταιριάζοντας με σχέδια της κάμερας και του φακού, το οπτικό πεδίο θα αλλάξει αναλόγως, και το πραγματικό οπτικό πεδίο υπόκειται στα μετρημένα στοιχεία) | ||||||
Accuracy* | ≤ (3+L/200) μm | |||||
Φωτισμός | Προγραμματίσημο δαχτυλίδι 5 φωτισμός επιφάνειας 8 οδηγήσεων τμημάτων | |||||
(40 τμήματα χτυπούν το ελαφρύ, ομοαξονικό ελαφρύ, κινητό πολύχρωμο φως δαχτυλιδιών για την επιλογή) |
Πληροφορίες επιχείρησης
Το Client&Agent μας
FAQ |
---|
Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση; |
Α1: Είμαστε ένα εργοστάσιο και δόσιμο σας της γρηγορότερης απάντησης σε 24 ώρες. |
Q2: Ποια είναι η επιχείρησή σας κυρίως μέσα; |
A2: Είμαστε κυρίως όραμα προϊόντων μετρώντας τη μηχανή, συντεταγμένη που μετρά τη μηχανή, CMM&VMM fixturesetc. |
Q3: Πώς να επιλέξει την κατάλληλη προδιαγραφή; |
A3: Εφ' όσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος για να μετρηθείτε, η επαγγελματική ομάδα μας θα σας συμβούλευε της οργάνου μέτρησης των κατάλληλων προδιαγραφών. |
Q4: Δέχεστε την προσαρμοσμένη υπηρεσία; |
A4: Να είστε βέβαιος! Μπορούμε να παρέχουμε όχι μόνο τις χαρακτηριστικές μηχανές, αλλά και τις μηχανές που προσαρμόζονται στις ανάγκες του πελάτη. |
Q5: Ποια είναι η περίοδος εξουσιοδότησής σας; |
A5: Η περίοδος εξουσιοδότησης προϊόντων μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή, και έχουμε βελτιωμένος πολύ σε μερικά εύθραυστα μέρη. Μπορείτε να είστε σίγουροι της ποιότητας των προϊόντων μας. |
