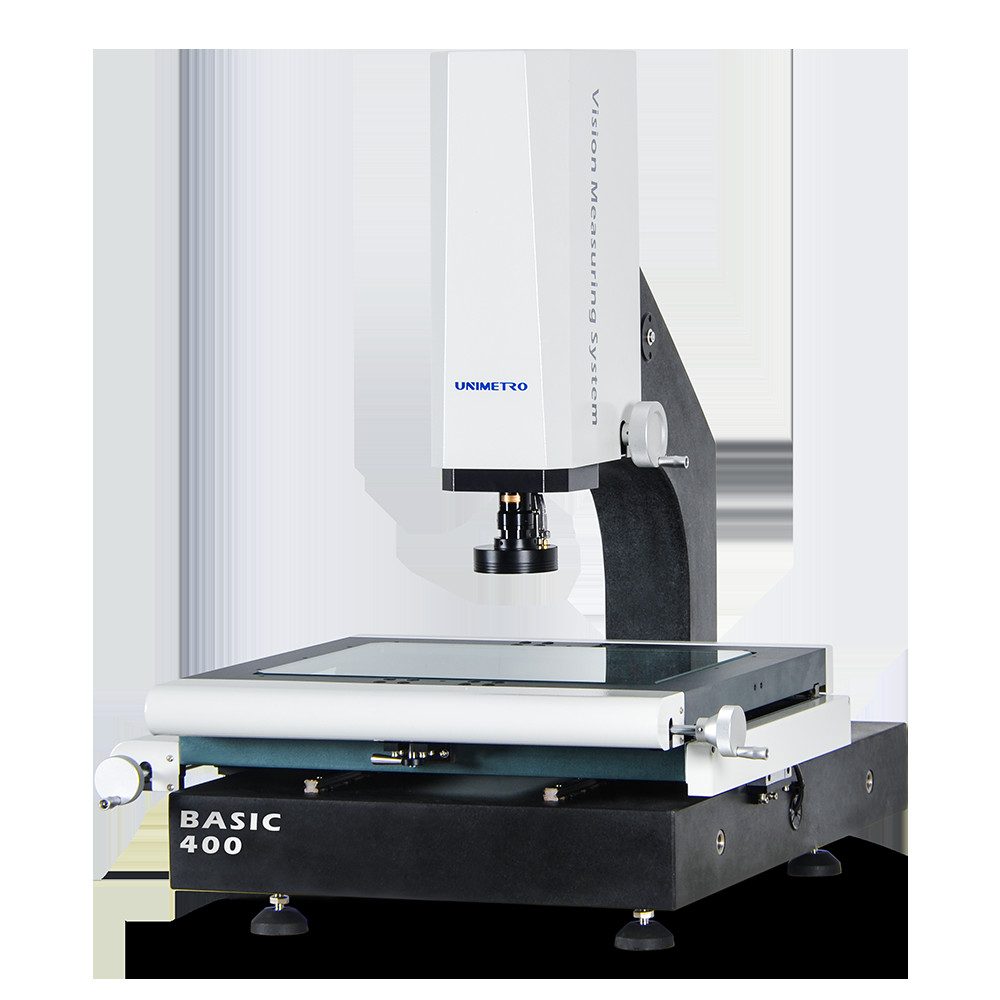

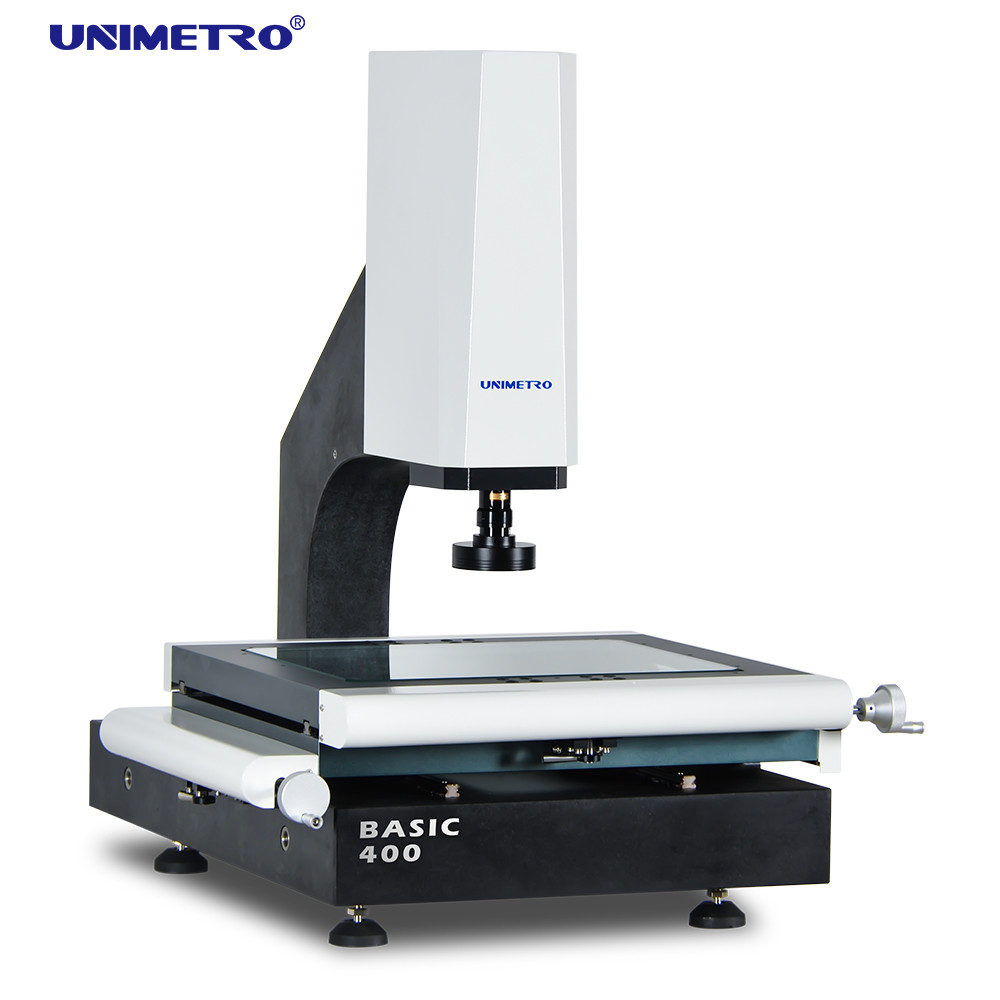

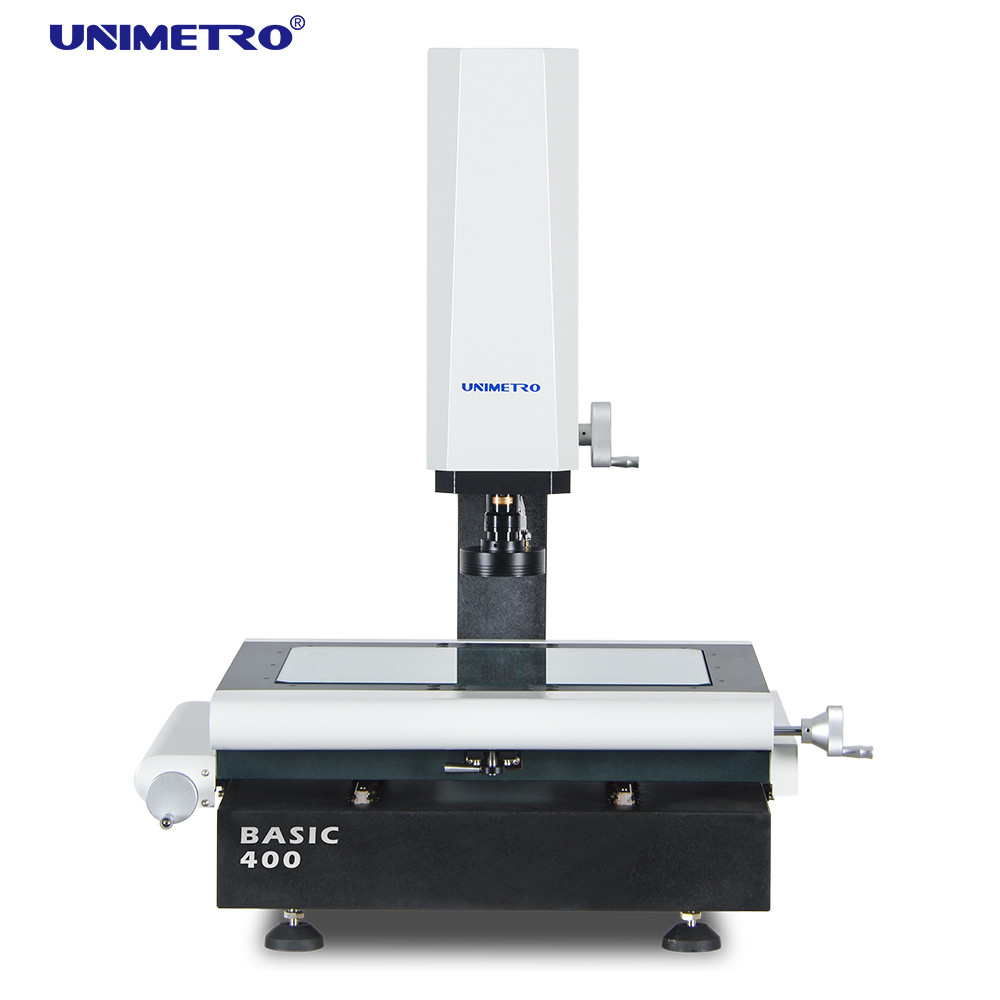

Εξοπλισμός οπτικών μετρήσεων καλής ποιότητας, μηχανή μέτρησης όρασης χειροκίνητη, μηχανή VMM
Η χειροκίνητη μηχανή μέτρησης όρασης μπορεί να λειτουργήσει όπως φαίνεται στο παρακάτω βίντεο:
◉ Βάση και κολόνα από γρανίτη, εξαιρετική σταθερότητα;
◉ Αλουμινένιο τραπέζι εργασίας, κάνει τον έλεγχο κίνησης γρήγορο και ευέλικτο;
◉ Χρησιμοποιώντας γραμμικό οδηγό HIWIN και γραμμική ράγα οδηγού υψηλής ακρίβειας, με αλουμινένιο τραπέζι εργασίας και σκληρή ανοδίωση επιφανειακής επεξεργασίας, εξασφαλίζει την υψηλή δυναμική απόδοση και τη μεγάλη διάρκεια ζωής της μηχανής.
◉ Ολοκληρωμένο σύστημα ελέγχου, ενσωματωμένο με έλεγχο κίνησης και όλο τον έλεγχο σήματος ως φωτισμό και ανάγνωση γραμμικής κλίμακας, εξασφαλίζει ότι η απόδοση της μηχανής είναι εξαιρετικά σταθερή.
◉ Γραμμικές κλίμακες 3 αξόνων 0,5um ανάλυσης
◉ Λειτουργία αυτόματης εστίασης υψηλής απόδοσης
◉ Συμβατό με αισθητήρα αφής Renishaw
◉ Αλουμινένιο τραπέζι εργασίας και σκληρή ανοδίωση
◉ Δακτύλιος LED 3 δακτυλίων 8 τμημάτων, έλεγχος λογισμικού και προγραμματιζόμενος
◉ Παράλληλη διαδρομή φωτός LED, έλεγχος λογισμικού περιγράμματος και προγραμματιζόμενος
◉ Ψηφιακή κάμερα HD 1,2M pixel
◉ Ενσωματωμένο κεντρικό κουτί ελέγχου
◉ Μοτέρ έλεγχος άξονα Z
◉ Γραμμικός οδηγός HIWIN
◉ Με δείκτες λέιζερ για βοηθητική τοποθέτηση και εστίαση

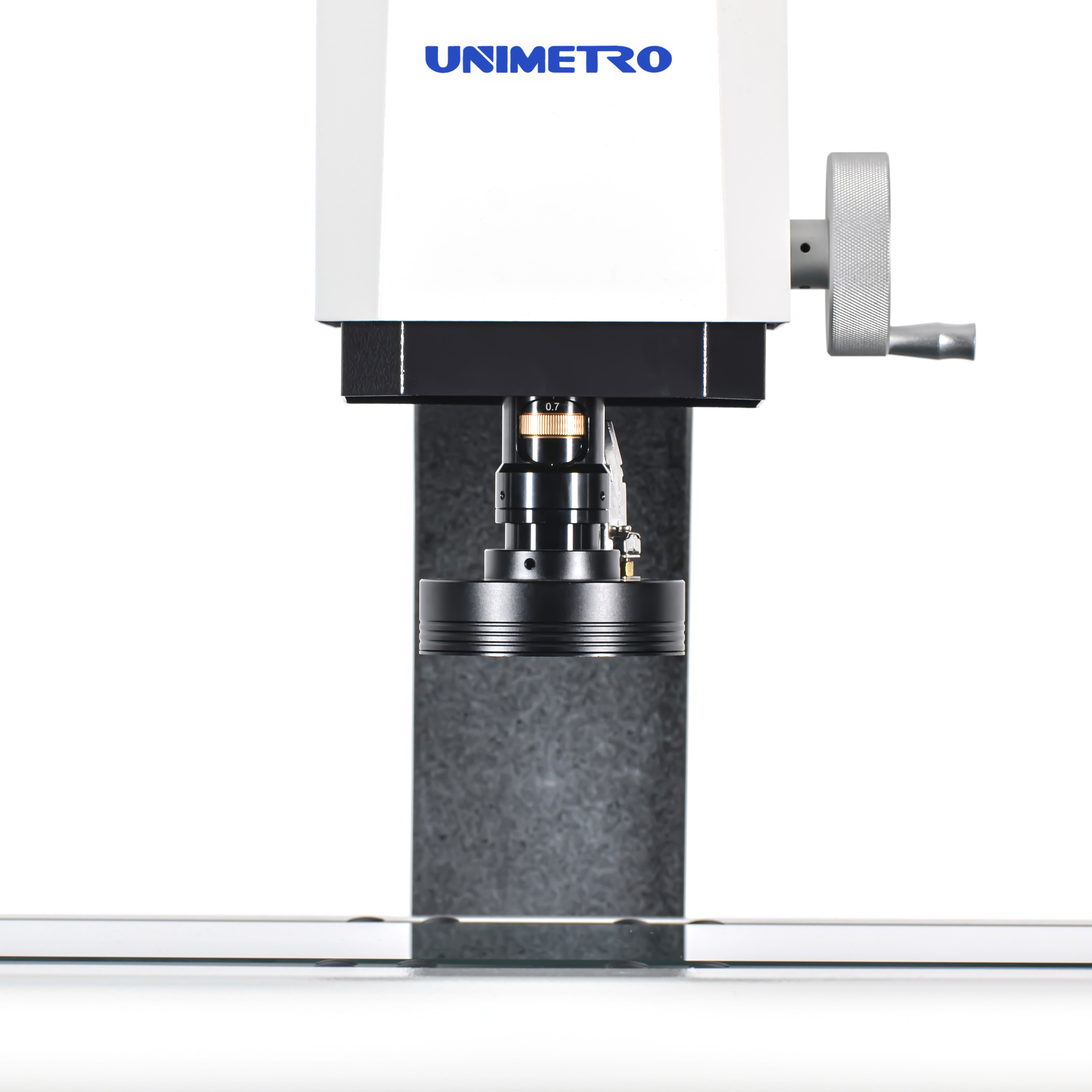

◉ Φακός ζουμ με εγκοπή 0,7-4,5X με αισθητήρα ανάδρασης σήματος μεγέθυνσης
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Η χειροκίνητη μηχανή μέτρησης όρασής μαςμπορεί να πραγματοποιήσει λειτουργία 3D προσθέτοντας αισθητήρα.
◉ Εύκολη βαθμονόμηση
◉ Πολλαπλή γωνιακή αφή
◉ Γρήγορη ρύθμιση συστήματος συντεταγμένων
◉ Συμβατό με ολόκληρη τη σειρά στυλό Renishaw
◉ Υποστήριξη μονάδας CAD (Προαιρετικό)
◉ Έξοδος 3D σχεδίου
◉ Συμβατό με αισθητήρα Star
◉ Μέτρηση διαστάσεων 3D
◉ Συνδυασμός μέτρησης εικόνας και αισθητήρα αφής
◉ Υποστήριξη ράφι αισθητήρα (Προαιρετικό)
Παράμετροι
| Μοντέλο |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Διάσταση (mm) (Μ*Π*Υ) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Εύρος μέτρησης (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Ακρίβεια μέτρησης (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Επαναληψιμότητα (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Βάρος (kg) |
140kg |
190kg |
240kg |
290kg |
| Εικόνα και Μέτρηση |
CCD |
Ψηφιακή κάμερα HD 1,2M pixel |
| Φακός |
Φακός ζουμ με εγκοπή 0,7-4,5X με αισθητήρα ανάδρασης σήματος μεγέθυνσης |
| Μεγέθυνση |
18-195X (Μόνο για αναφορά. Με διαφορετική κάμερα και φακό η μεγέθυνση θα είναι διαφορετική.) |
| Πεδίο θέασης |
8.1~1.3mm |
| Απόσταση εργασίας |
80mm |
| Ανάλυση γραμμικής κλίμακας |
0,5 μm (0,1μm για επιλογή) |
| Σύστημα οδήγησης |
Έλεγχος χειροκίνητου άξονα X, Y, Z |
| Φωτισμός |
Προγραμματιζόμενο φως επιφάνειας LED 4 τμημάτων, παράλληλο φως περιγράμματος LED, φως δακτυλίου LED 8 τμημάτων, ομοαξονικό, για επιλογή |
Το L είναι το μήκος μέτρησης (mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται με την επιφάνεια του τεμαχίου. **Η μεγέθυνση είναι κατά προσέγγιση τιμή, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.
Πεδίο θέασης (mm) = (διαγώνιο*Οριζόντιο*Κάθετο)
Ο αντικειμενικός φακός 0,5X ή 2X είναι προαιρετικά διαθέσιμος και πραγματοποιεί μεγέθυνση εικόνας: 13X~86X ή 52X~344X.
Λειτουργίες λογισμικού
Η χειροκίνητη μηχανή μέτρησης όρασης χρησιμοποιεί το λογισμικό ισχυρών λειτουργιών.
ΛΟΓΙΣΜΙΚΟ ΜΕΤΡΗΣΗΣ ΟΡΑΣΗΣ INSPECT 3D
Το λογισμικό UNIMETRO INSPECT3D διαθέτει φιλικό προς τον χρήστη περιβάλλον εργασίας, είναι εύκολο στην εκμάθηση,
ισχυρή λειτουργία, επιτρέπει στους χρήστες να επιτύχουν γρήγορη και ακριβή μέτρηση.
Το λογισμικό προσφέρει πλήρες περιβάλλον εργασίας χρήστη στην αγγλική γλώσσα, επιτρέπει επίσης την ανάπτυξη νέων γλωσσών
◉ Εισαγωγή αρχείου CAD και μέτρηση
◉ Διάταξη εξαρτημάτων και μακρομέτρηση
◉ Αυτόματη εστίαση και μέτρηση ύψους
◉ Η λειτουργία πλοήγησης βοηθά στον γρήγορο εντοπισμό
◉ Ισχυρή λειτουργία γεωμετρικής μέτρησης
◉ Πολλαπλές αναφορές δεδομένων και λειτουργία γραφικής εξόδου δεδομένων
◉ Ευέλικτο πρόγραμμα χρήστη
◉ Δημιουργία στοιχείων αναφοράς
◉ Ισχυρή λειτουργία ανίχνευσης άκρων
◉ Υποστήριξη πολλαπλών εξωτερικών αξεσουάρ
◉ Αυτόματος υπολογισμός της γεωμετρικής ανοχής των στοιχείων
◉ Μέτρηση περίπλοκης παραγωγής γρήγορα και άνετα
Πληροφορίες εταιρείας
Ο Πελάτης&Αντιπρόσωπός μας
| Συχνές ερωτήσεις |
| Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία; |
| A1: Είμαστε ένα εργοστάσιο και σας δίνουμε την ταχύτερη απάντηση σε 24 ώρες. |
| Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας; |
| A2: Παράγουμε κυρίως μηχανή μέτρησης όρασης, μηχανή μέτρησης συντεταγμένων, εξαρτήματα CMM&VMM κ.λπ. |
| Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή; |
| A3: Εφόσον μας πείτε την ποικιλία και το μέγεθος του προϊόντος που θα μετρηθεί, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για το όργανο μέτρησης των κατάλληλων προδιαγραφών. |
| Ε4: Δέχεστε προσαρμοσμένη υπηρεσία; |
| A4: Βεβαίως! Μπορούμε να παρέχουμε όχι μόνο τυπικές μηχανές, αλλά και τις μηχανές που είναι προσαρμοσμένες στις ανάγκες του πελάτη. |
| Ε5: Ποια είναι η περίοδος εγγύησής σας; |
A5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή και έχουμε
βελτιώσει πολύ σε ορισμένα εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα των προϊόντων μας. |
