Πλήρη χειροκίνητα συστήματα μέτρησης όρασης για επιθεώρηση μικρών παρτίδων
Περιγραφή

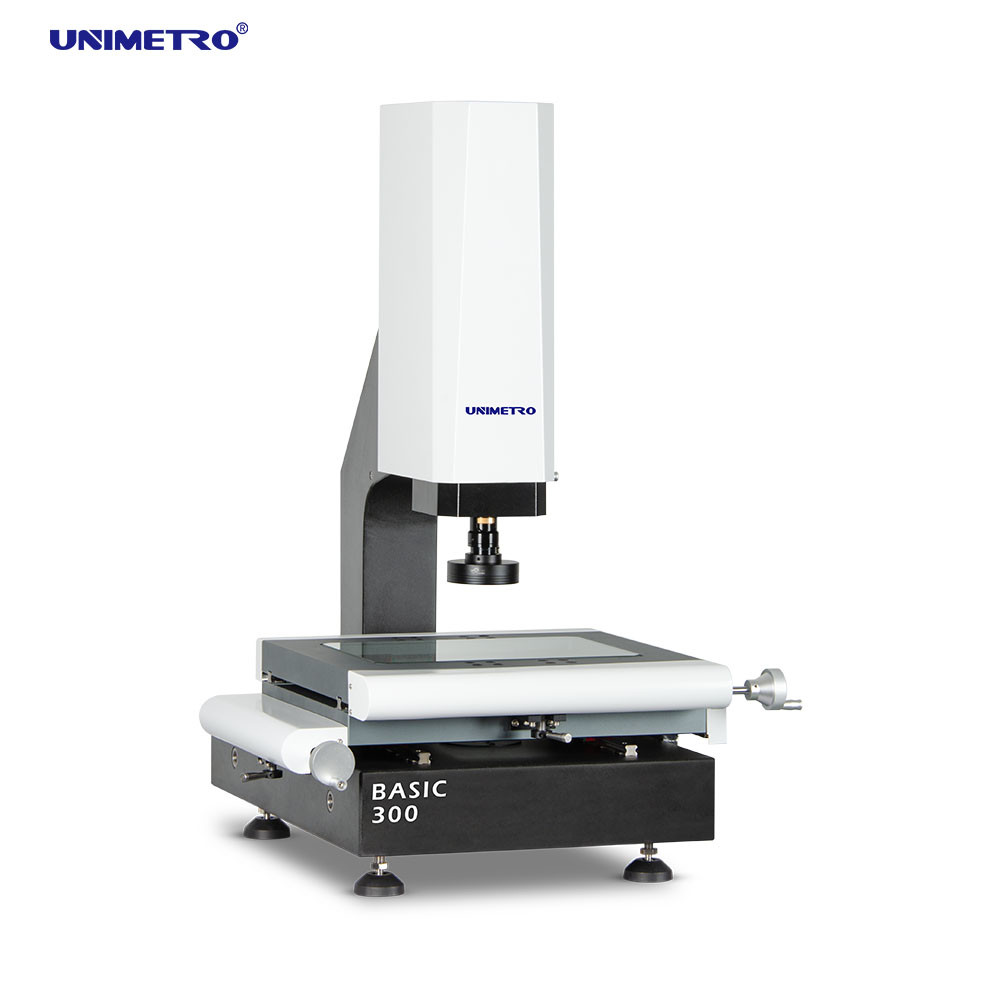

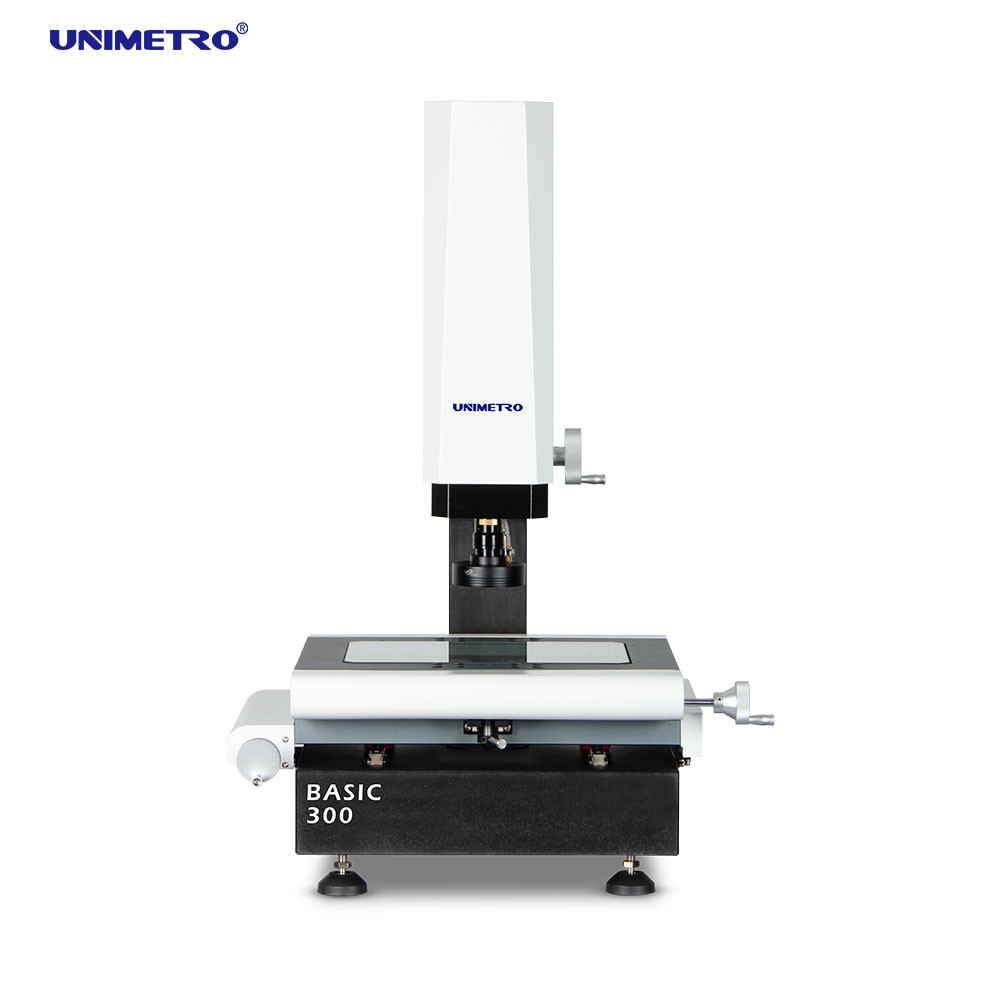

Η μηχανή μέτρησης όρασης της σειράς BASIC έχει σχεδιαστεί και αναπτυχθεί από την UNIMETRO, η οποία είναι το πιο κοινό μοντέλο για τα περισσότερα εργοστάσια που κατασκευάζουν ακριβή εξαρτήματα.Είναι κατάλληλο για μικρές ποσότητες δειγμάτων μέτρησης εφαρμογήςΗ χειροκίνητη χειραγώγηση 3 αξόνων, με φιλικό προς το χρήστη λογισμικό, επιτρέπει στον χειριστή να χειρίζεται το μηχάνημα σε πολύ σύντομο χρονικό διάστημα.
Παράμετροι
| Σχήμα |
BASIC 200 |
BASIC 300 |
ΒΑΣΙΚ 400 |
BASIC 500 |
| Μέγεθος (mm) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Περιοχή μέτρησης (mm) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Ακριβότητα μέτρησης (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Επαναληψιμότητα (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Βάρος (kg) |
140 κιλά |
190 κιλά |
240 κιλά |
290 κιλά |
| Εικόνα και μέτρηση |
ΚΚΔ |
1Ψηφιακή φωτογραφική μηχανή.2M pixel HD |
| Δακτυλίδια |
0.7-4.5X χειροκίνητος φακέλου ζουμ με κενό με αισθητήρα ανατροφοδότησης σήματος θεραπείας |
| Μεγέθυνση |
18-195X (Μόνο για αναφορά. Με διαφορετική κάμερα και φακό η μεγέθυνση θα είναι διαφορετική.) |
| Το οπτικό πεδίο |
8.1~1.3mm |
| Απόσταση εργασίας |
80 χιλιοστά |
| Λεπτομετρική ανάλυση |
0.5 μm ((0,1 μm για την επιλογή) |
| Σύστημα οδήγησης |
Εγχειρίδιο χειρισμού των άξονων X, Y, Z |
| Φωτισμός |
Προγραμματιζόμενο φως επιφάνειας δακτυλίου LED 4 τμημάτων, παράλληλο φως διαγράμματος LED, φως δακτυλίου LED 8 τμημάτων, συναξιακό, για επιλογή |
* L είναι το μήκος μέτρησης ((mm), η μηχανική ακρίβεια του άξονα Z και η ακρίβεια εστίασης σχετίζονται με την
επιφάνεια του εργασιακού αντικειμένου.
* Η μεγέθυνση είναι κατά προσέγγιση, σχετίζεται με τη διάσταση της οθόνης και την ανάλυση.
* Το πεδίο όρασης ((mm) = (διαγώνια* οριζόντια* κάθετη)
* Ο στόχος 0.5X ή 2X είναι προαιρετικός και συνειδητοποιεί μεγέθυνση εικόνας: 13X ~ 86X ή 52X ~ 344X.
Ειδικά χαρακτηριστικά
◆ Έλεγχος λεπτομερειών ποιότητας
1- βάση και στήλη από γρανίτη, εξαιρετική σταθερότητα,
2. Αλουμινίου στάδιο εργασίας, να κάνει τον έλεγχο της κίνησης γρήγορη αντίδραση και ευέλικτη;
3. Εργασιακό στάδιο με σκληρή οξείδωση επεξεργασία επιφάνειας αντι γρατσουνιάς
4. Πρότυπο με ακριβή γραμμική καθοδήγηση, βίδα σφαίρας άλεσης και κινητήρα AC servo κλπ., για να εξασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης.
5Το ολοκληρωμένο σύστημα ελέγχου, ενσωματωμένο με έλεγχο κίνησης και έλεγχο όλων των σημάτων όπως φωτισμός και γραμμική ανάγνωση κλίμακας, εξασφαλίζει την εξαιρετικά σταθερή απόδοση του μηχανήματος.
◆Διαμόρφωση υψηλών επιδόσεων
1. χειροκίνητος έλεγχος τριών αξόνων X, Y, Z για την επίτευξη ακριβούς τοποθέτησης·
2.0.5um υψηλής ακρίβειας γραμμικό κανόνα και ακριβής επιφάνεια εργασίας εξασφαλίζουν ότι η ακρίβεια της μηχανής είναι ≤ 2,5 + L / 100um·
3. Χρησιμοποιούνται υψηλής ακρίβειας αχρήστηλα γυαλισμένα ράβδια και συσκευή κλειδώματος γρήγορης κίνησης για να εξασφαλιστεί το σφάλμα επιστροφής του τραπεζιού εργασίας εντός 2um.
4Το βιομηχανικό χρωματικό CCD υψηλής ανάλυσης εξασφαλίζει καθαρή ποιότητα εικόνας χωρίς στρέβλωση και ικανοποιεί τις ανάγκες καθαρής παρατήρησης και ακριβούς μέτρησης.
5. 0,7-4,5x χειροκίνητος τρύπησης φακού μεγέθυνσης με υψηλή επαναληψιμότητα
◆ Αποδοτικό λογισμικό μέτρησης
1Η μηχανή μέτρησης όρασης της σειράς BASIC είναι συμβατή με πολλαπλές επιλογές ισχυρού λογισμικού μέτρησης.μπορεί να μετρήσει γεωμετρικά στοιχεία όπως σημεία, κύκλους, γραμμές, γωνίες, γωνίες κλπ., καθώς και διαστάσεις όπως απόσταση, στρογγυλότητα, ευθεία, συγκεντριστικότητα κλπ.
2Η απλή και εύκολη στην κατανόηση διεπαφή λειτουργίας καθιστά τη μέτρηση πιο απλή και αποτελεσματική.
3. εισαγωγή και σύγκριση αρχείου CAD, εύκολη έξοδος της έκθεσης μέτρησης και ανάλυση SPC των δεδομένων των αποτελεσμάτων μέτρησης
◆ Ευέλικτη επεκτασιμότητα
1Πολλοί τύποι αισθητήρων χωρίς επαφή και σύστημα γρήγορης στερέωσης είναι προαιρετικά,που μπορούν να ικανοποιήσουν διαφορετικές απαιτήσεις μέτρησης από διαφορετικούς πελάτες
2Το πράσινο φως κουμπιού είναι διαθέσιμο για τη σειρά BASIC, γεγονός που καθιστά τη σειρά πιο ευέλικτη και ισχυρή σε διαφορετικά μέρη με διαφορετικά είδη υλικών ή σχήματα,προσφέρει πιο ισχυρή εφαρμογή μέτρησης.
3Χάρη στην ευέλικτη επεκτασιμότητα της σειράς BASIC, είναι συμβατό με τον ανιχνευτή αφής, τους αισθητήρες μέτρησης χωρίς επαφή και το χέρι του ρομπότ, αυξάνοντας σημαντικά την αποτελεσματικότητα της μέτρησης,
Πληροφορίες εταιρείας
Ο πελάτης και ο πράκτοράς μας
| Γενικές ερωτήσεις |
| Ε: Είστε εργοστάσιο ή εμπορική εταιρεία; |
| Α1: Είμαστε εργοστάσιο και σας δίνουμε την ταχύτερη απάντηση μέσα σε 24 ώρες. |
| Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας; |
| Α2: Παρασκευάζουμε κυρίως μηχανή μέτρησης Vision, μηχανή μέτρησης συντεταγμένων, συσσωρευτές CMM & VMM κλπ. |
| Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή; |
| Α3: Εφόσον μας πείτε την ποικιλία και το μέγεθος του προϊόντος που πρέπει να μετρηθεί, η επαγγελματική ομάδα μας θα σας συμβουλεύσει για το όργανο μέτρησης των κατάλληλων προδιαγραφών. |
| Ε: Δέχεστε την εξατομικευμένη υπηρεσία; |
| Α4: Να είστε βέβαιοι! Μπορούμε να παρέχουμε όχι μόνο τυπικές μηχανές, αλλά και τις μηχανές προσαρμοσμένες στις ανάγκες του πελάτη. |
| Ε: Ποια είναι η περίοδος εγγύησης σας; |
Α5: Η περίοδος εγγύησης των προϊόντων μας είναι 1 έτος.
Μπορείτε να είστε σίγουροι για την ποιότητα του προϊόντος μας. |
