Γρήγορα αντιδρών μηχανοποιημένος άξονας έλεγχος μηχανών Ζ μέτρησης οράματος

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Unimetro
Πιστοποίηση: CE ISO
Αριθμό μοντέλου: E300
Ποσότητα παραγγελίας min: 1set
Τιμή: usd5460-usd6300usd/set
Συσκευασία λεπτομέρειες: ξύλινη περίπτωση
Χρόνος παράδοσης: 15days
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 30 σύνολα το μήνα
Λεπτομερής ενημέρωση
Διάσταση: 600*740*980mm μέτρηση της σειράς: 300*200*200
Μέτρηση της ακρίβειας: 2.5+L/100 Βάρος: 190kg
Επανάληψη: 2.5μm
Υψηλό φως:

Γρήγορα αντιδρούσα μηχανή μέτρησης οράματος

,

Μηχανή μέτρησης οράματος άξονα Ζ

,

Μηχανοποιημένος μηχανή έλεγχος μέτρησης οράματος


Περιγραφή προϊόντων

Τα υψηλά συστήματα μέτρησης ακρίβειας οπτικά οδήγησαν το ελαφρύ όραμα περιγράμματος μετρώντας τις μηχανές vmm μηχανή







Περιγραφή προϊόντων

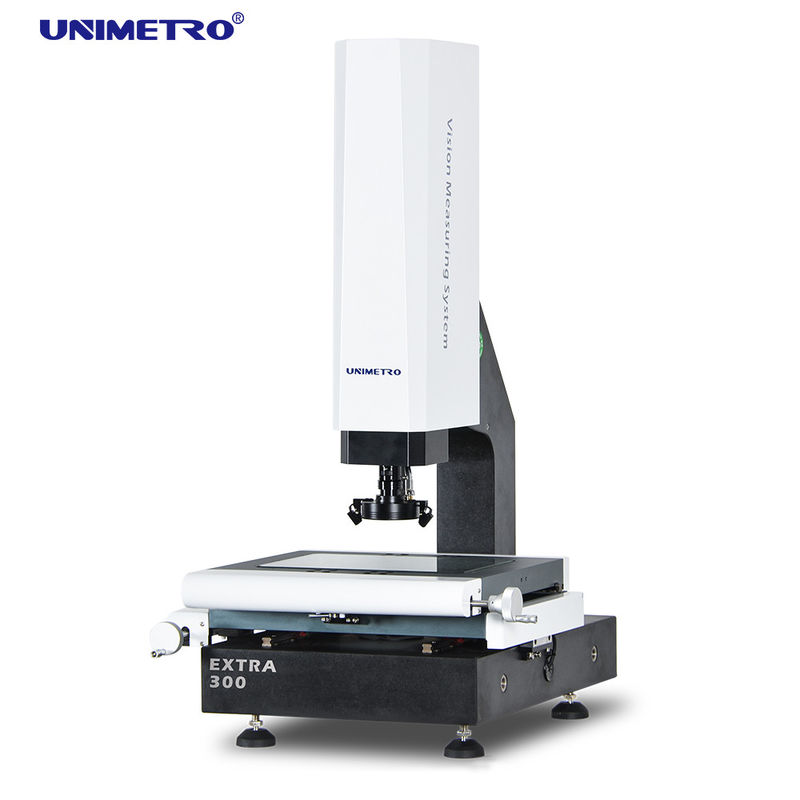

Γρήγορα αντιδρών μηχανοποιημένος άξονας έλεγχος μηχανών Ζ μέτρησης οράματος 0


Το όραμα UOur που μετρά τις μηχανές έχει κάτω από το χαρακτηριστικό γνώρισμα:
Βάση γρανίτη και στήλη, άριστη σταθερότητα
►Ο ζ-άξονας υιοθετεί το σύστημα ελέγχου μεγάλης ακρίβειας γραμμικών οδηγών και σερβο μηχανών για να πραγματοποιήσει την αυτόματη εστίαση, να εξαλείψει το λάθος της τεχνητής εστίασης, και να βελτιώσει την ακρίβεια και τη σταθερότητα μέτρησης
►Το στάδιο εργασίας αργιλίου, κάνει τον έλεγχο κινήσεων τη γρήγορη αντίδραση και εύκαμπτος
►Προγραμματίσημα 3 χτυπούν την πηγή φωτός επιφάνειας 4 οδηγήσεων τμημάτων, σύστημα πηγής φωτός περιγράμματος των παράλληλων οδηγήσεων μετάδοσης, και η ενσωματωμένη ελαφριά ενότητα ρύθμισης του λογισμικού μπορεί ελεύθερα να ελέγξει τη φωτεινότητα του φωτός σε 3 δαχτυλίδια και 4 ζώνες.









Διαμόρφωση Hardeare

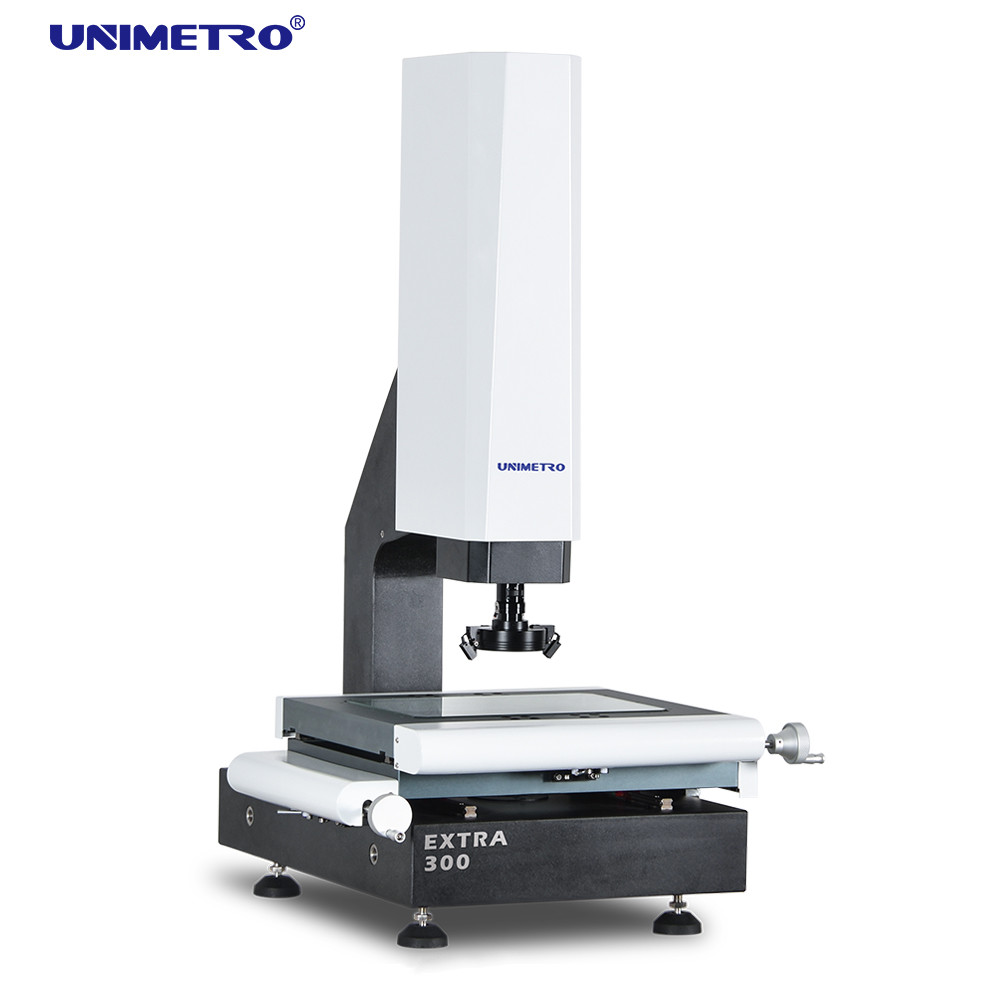

Γρήγορα αντιδρών μηχανοποιημένος άξονας έλεγχος μηχανών Ζ μέτρησης οράματος 1

Τα configuations του οράματός μας που μετρά τις μηχανές είναι όπως κατωτέρω:
3 γραμμικές κλίμακες ψηφίσματος άξονα 0.5um
●Αυτόματη λειτουργία εστίασης υψηλής επίδοσης
●Συμβατό σύστημα με τον έλεγχο αφής Renishaw
●Στάδιο και σκληρά υποβολή σε ανοδική οξείδωση εργασίας αργιλίου
●3 δαχτυλίδια ελαφρύς έλεγχος λογισμικού δαχτυλιδιών 8 οδηγήσεων τμημάτων και προγραμματίσημος
●Ελαφρύς έλεγχος λογισμικού περιγράμματος των παράλληλων ελαφριών οδηγήσεων πορειών και προγραμματίσημος
●ψηφιακή κάμερα εικονοκυττάρου HD 1.2M
●Ενσωματωμένο κιβώτιο ελέγχου πυρήνων
●Μηχανοποιημένος άξονας έλεγχος Ζ
●Γραμμικός τρόπος οδηγών HIWIN
●Χειρωνακτική γεννήτρια σφυγμού για τον έλεγχο μετακίνησης άξονα Ζ
●Με τους δείκτες λέιζερ για το βοηθητικό προσδιορισμό θέσης και την εστίαση
●0.7-4.5X ο χειρωνακτικός βαθουλωμένος φακός ζουμ με το σήμα ενίσχυσης ανατροφοδοτεί τον αισθητήρα





Χαρακτηριστικά γνωρίσματα προϊόντων

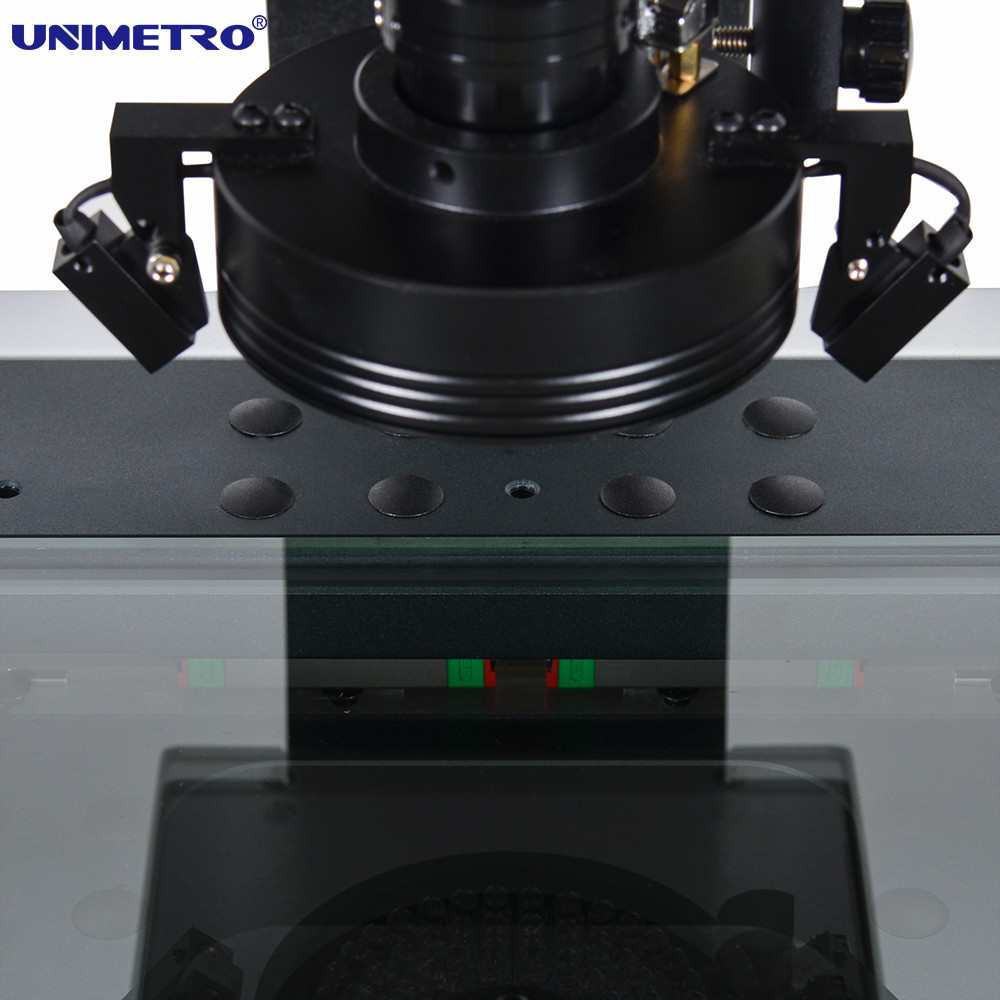

Γρήγορα αντιδρών μηχανοποιημένος άξονας έλεγχος μηχανών Ζ μέτρησης οράματος 2

Το όραμά μας που μετρά τις μηχανές μπορεί να προσθέσει τον έλεγχο για να πραγματοποιήσει την τρισδιάστατη λειτουργία
●Εύκολη βαθμολόγηση
●Πολλαπλάσια γωνία σχετικά με
●Γρήγορη ρύθμιση συστημάτων συντεταγμένων
●Συμβατό σύστημα στην πλήρη γραμμή stylis Renishaw
●Ενότητα CAD που υποστηρίζεται (προαιρετικός)
●τρισδιάστατη παραγωγή σχεδίων
●Συμβατό σύστημα ελέγχων αστεριών
●τρισδιάστατη μέτρηση διάστασης
●Ο έλεγχος εικόνας και αφής συνδυάζει τη μέτρηση
●Ράφι ελέγχων που υποστηρίζεται (προαιρετικός)





Παράμετροι

Το όραμά μας που μετρά την παράμετρο των μηχανών είναι όπως κάτω από το διάγραμμα παρουσιάζει:


Πρότυπο ΕΠΙΠΛΕΟΝ 200 ΕΠΙΠΛΕΟΝ 300 ΕΠΙΠΛΕΟΝ 400 ΕΠΙΠΛΕΟΝ 500
Διάσταση (χιλ.) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
Μέτρηση της σειράς (χιλ.) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Μέτρηση της ακρίβειας (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Επανάληψη (μm) 2.5 2.5 2.5 3
Βάρος (κλ) 140kg 190kg 240kg 290kg
Εικόνα και μέτρηση CCD 200mm (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών)
Φακός Χειρωνακτικός βαθουλωμένος φακός ζουμ φακών ζουμ 0.7-4.5X/Auto 1-10X
Ενίσχυση 18-195X (για την αναφορά μόνο. Με τη διαφορετικούς κάμερα και το φακό η ενίσχυση θα είναι διαφορετική. )
Οπτικό πεδίο 8.1~1.3mm
Απόσταση εργασίας 108mm
Γραμμικό ψήφισμα κλίμακας 0,5 μm (0.1μm για την επιλογή)
Οδηγώντας σύστημα Χ, χειρωνακτικό conrol άξονα Υ, CNC στενός-βρόχων άξονα Ζ έλεγχος και funtion ΕΣΤΊΑΣΗΣ AUTU διαθέσιμοι
Φωτισμός Φως περιγράμματος των ελαφριών, παράλληλων οδηγήσεων επιφάνειας δαχτυλιδιών προγραμματίσημων 4 οδηγήσεων τμημάτων, φως δαχτυλιδιών 8 οδηγήσεων τμημάτων, ομοαξονικό, για την επιλογή





Λειτουργία λογισμικού



Το λογισμικό UNIMETRO INSPECT3D είναι με φιλικό προς το χρήστη UI, εύκολο να μάθει,
η ισχυρή λειτουργία, επιτρέπει στους χρήστες για να επιτύχει τη γρήγορη και ακριβή μέτρηση.
Το λογισμικό προσφέρει την πλήρη αγγλική γλώσσα UI, επιτρέπει επίσης τη νέα γλωσσική ανάπτυξη.

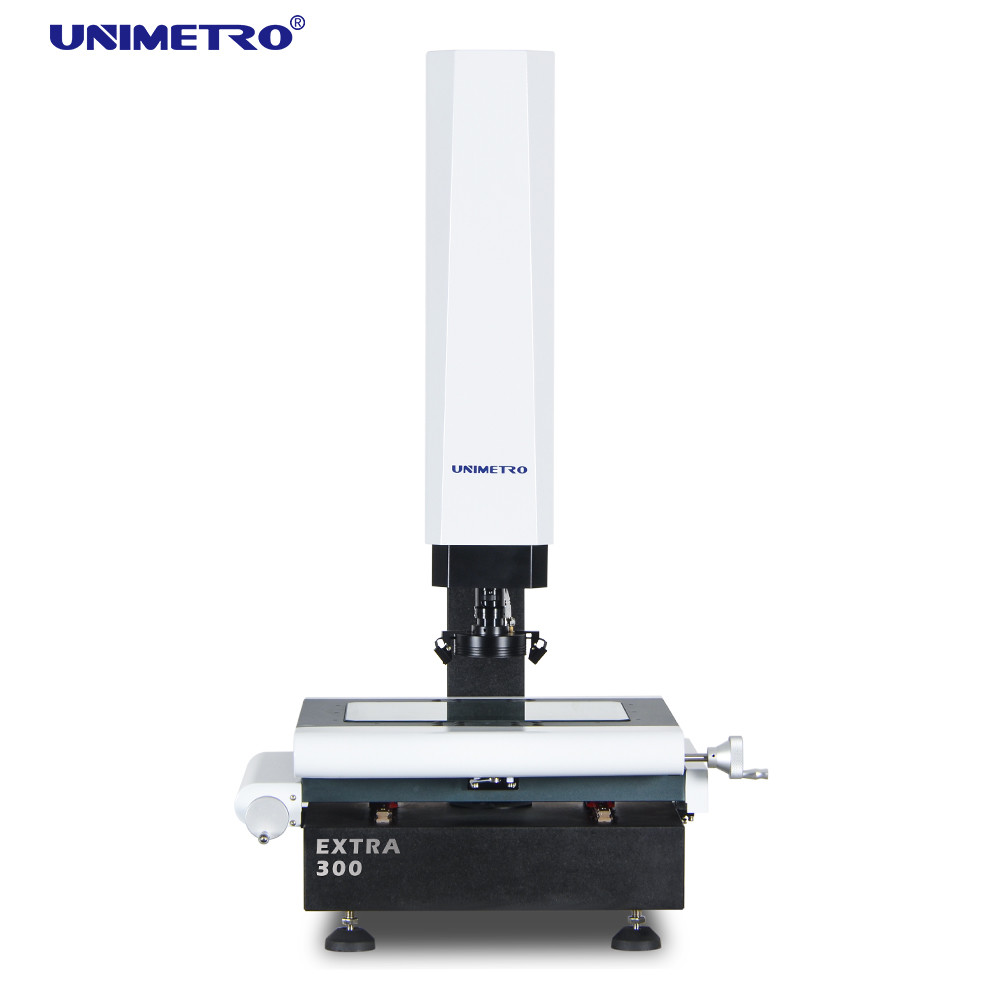

Γρήγορα αντιδρών μηχανοποιημένος άξονας έλεγχος μηχανών Ζ μέτρησης οράματος 3





●Αρχείο και μέτρο CAD εισαγωγής
●Εύκολη βαθμολόγηση
●Αρχείο και μέτρο CAD εισαγωγής
●Σειρά μερών και μακρο μέτρηση
●Αυτόματη μέτρηση εστίασης και ύψους
●Η λειτουργία πλοήγησης βοηθά γρήγορα
●Ισχυρή γεωμετρική λειτουργία μέτρησης
●Πολλαπλάσιες εκθέσεις στοιχείων και γραφική λειτουργία παραγωγής στοιχείων
●Εύκαμπτο πρόγραμμα χρηστών
●Δημιουργία των στοιχείων αναφοράς
●Ισχυρή άκρη που ανιχνεύει τη λειτουργία
●Ενισχυτικά πολλαπλάσια εξωτερικά εξαρτήματα
●Αυτόματος υπολογισμός της γεωμετρικής ανοχής στοιχείων
●Μετρώντας την περίπλοκη παραγωγή γρήγορα και βολικά





Πληροφορίες επιχείρησης

Οπτική μηχανή μέτρησης
Οπτική μηχανή μέτρησης
Οπτική μηχανή μέτρησης
Οπτική μηχανή μέτρησης

Το Client&Agent μας

 Οπτική μηχανή μέτρησης
Οπτική μηχανή μέτρησης
FAQ
Οπτική μηχανή μέτρησης  Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Οπτική μηχανή μέτρησης  Α1: Είμαστε ένα εργοστάσιο και δόσιμο σας της γρηγορότερης απάντησης σε 24 ώρες.
Οπτική μηχανή μέτρησης  Q2: Ποια είναι η επιχείρησή σας κυρίως μέσα;
Οπτική μηχανή μέτρησης  A2: Είμαστε κυρίως όραμα προϊόντων μετρώντας τη μηχανή, συντεταγμένη που μετρά τη μηχανή, CMM&VMM fixturesetc.
Οπτική μηχανή μέτρησης  Q3: Πώς να επιλέξει την κατάλληλη προδιαγραφή;
Οπτική μηχανή μέτρησης  A3: Εφ' όσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος για να μετρηθείτε, η επαγγελματική ομάδα μας θα σας συμβούλευε της οργάνου μέτρησης των κατάλληλων προδιαγραφών.
Οπτική μηχανή μέτρησης  Q4: Δέχεστε την προσαρμοσμένη υπηρεσία;
Οπτική μηχανή μέτρησης  A4: Να είστε βέβαιος! Μπορούμε να παρέχουμε όχι μόνο τις χαρακτηριστικές μηχανές, αλλά και τις μηχανές που προσαρμόζονται στις ανάγκες του πελάτη.
Οπτική μηχανή μέτρησης  Q5: Ποια είναι η περίοδος εξουσιοδότησής σας;
Οπτική μηχανή μέτρησης  A5: Η περίοδος εξουσιοδότησης προϊόντων μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή, και έχουμε
βελτιωμένος πολύ σε μερικά εύθραυστα μέρη. Μπορείτε να είστε σίγουροι της ποιότητας των προϊόντων μας.
