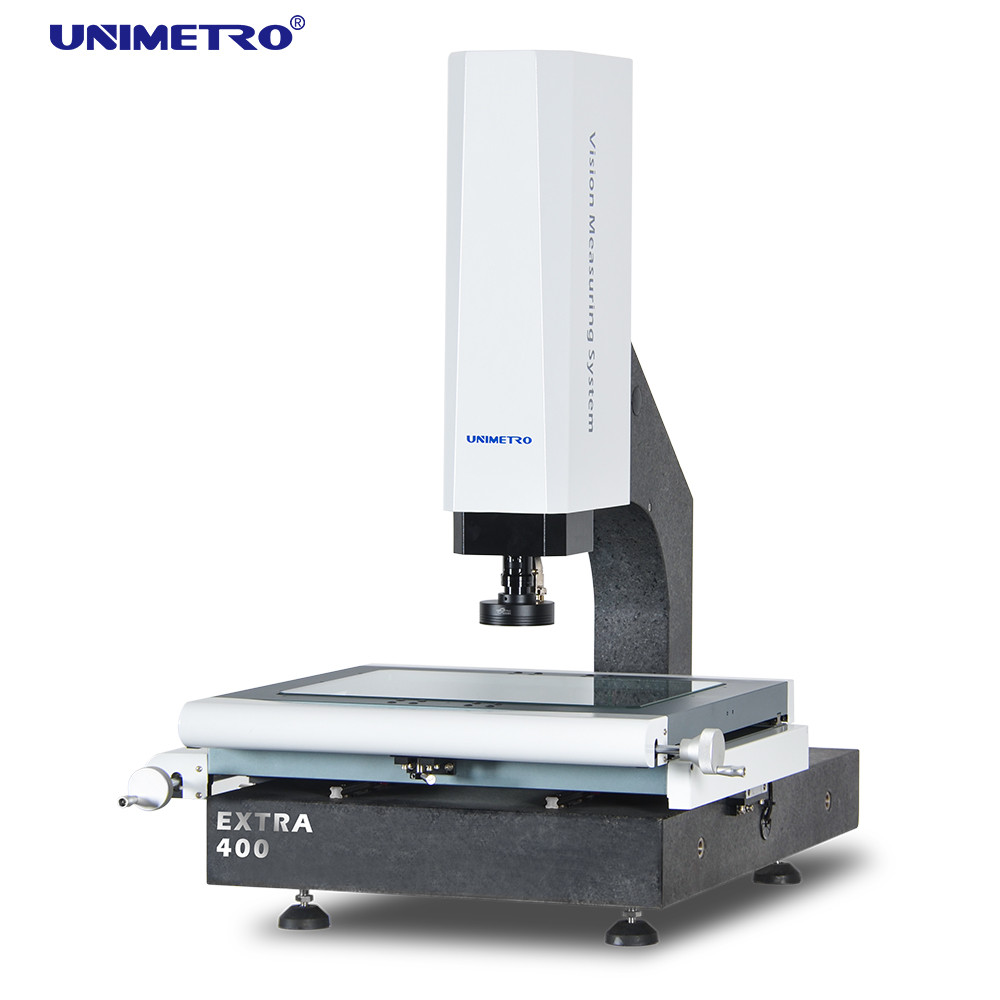

Κατασκευάστε ημιαυτόματο εξοπλισμό μέτρησης βίντεο με υψηλή ακρίβεια
Η ημιαυτόματη μηχανή μέτρησης όρασης της σειράς EXTRA παρέχει στους πελάτες λειτουργία μέτρησης και εμπειρία χρήστη πέρα από τα συνηθισμένα προϊόντα. Πλήρης γκάμα σερβοελέγχου άξονα z, η τυπική διαμόρφωση της γεννήτριας παλμών χειρός για λεπτό έλεγχο και ρύθμιση της κίνησης του άξονα Z, με λειτουργία αυτόματης εστίασης εικόνας, η απόδοση μέτρησης και η εμπειρία χρήστη βελτιώνονται σημαντικά.
Παράμετροι
| Μοντέλο |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Διάσταση(mm)(Μ*Π*Υ) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Εύρος μέτρησης (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Επαναληψιμότητα (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Βάρος (kg) |
140 κιλά |
190 κιλά |
240 κιλά |
290 κιλά |
| Εικόνα και Μέτρηση |
CCD |
200 mm (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών) |
| Φακός |
Χειροκίνητος οδοντωτός φακός ζουμ 0,7-4,5X/Φακός αυτόματου ζουμ 1-10X |
| Μεγέθυνση |
18-195X (Μόνο για αναφορά. Με διαφορετική κάμερα και φακό η μεγέθυνση θα είναι διαφορετική. ) |
| Οπτικό Πεδίο |
8,1~1,3mm |
| Απόσταση εργασίας |
108 χλστ |
| Ανάλυση γραμμικής κλίμακας |
0,5 μm ( 0,1 μm για την επιλογή ) |
| Σύστημα οδήγησης |
Χειροκίνητος έλεγχος άξονα X , Y , έλεγχος CNC κλειστού βρόχου άξονα Z και λειτουργία AUTU FOCUS διαθέσιμη |
| Φωτισμός |

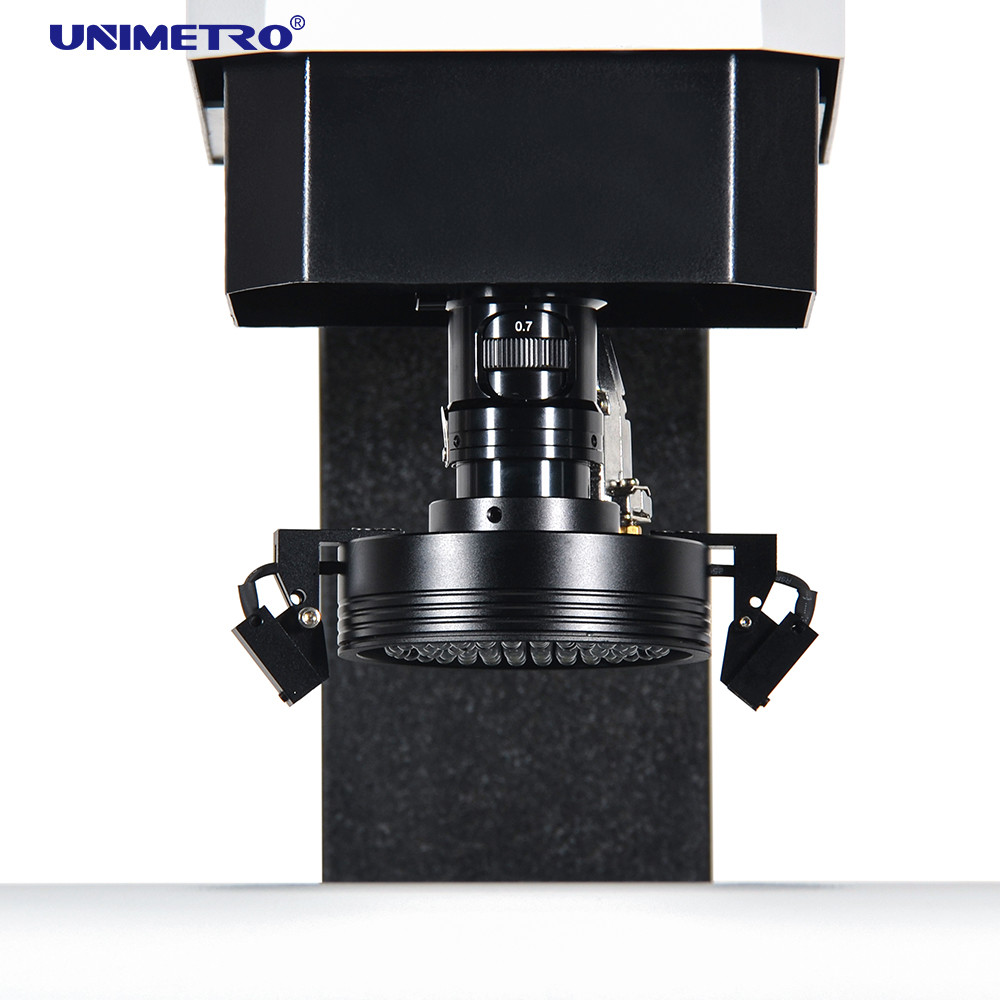

Προγραμματιζόμενο φως επιφανείας δακτυλίου LED 4 τμημάτων, παράλληλο φως περιγράμματος LED, δακτύλιο LED 8 τμημάτων, ομοαξονικό, για επιλογή |
Χαρακτηριστικά
◆ Έλεγχος λεπτομερειών ποιότητας
1. Βάση και στήλη γρανίτη, εξαιρετική σταθερότητα.
2. Το στάδιο εργασίας αλουμινίου, κάνει τον έλεγχο κίνησης να αντιδρά γρήγορα και ευέλικτο.
3. Στάδιο εργασίας με σκληρή επιφάνεια οξείδωσης που επεξεργάζεται την αντι-γρατσουνιά.
4. Πρότυπο με γραμμικό οδηγό ακριβείας, σφαιρική βίδα λείανσης και σερβοκινητήρα AC κ.λπ., για να εξασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης.
5. Το ενσωματωμένο σύστημα ελέγχου, ενσωματωμένο με έλεγχο κίνησης, και όλος ο έλεγχος σήματος ως φωτισμός και γραμμική ανάγνωση κλίμακας, διασφαλίζει ότι η απόδοση του μηχανήματος είναι εξαιρετικά σταθερή.
◆Διαμόρφωση υψηλής απόδοσης
1. Χειροκίνητος έλεγχος δύο αξόνων X, Y για την επίτευξη ακριβούς τοποθέτησης.
2. Ο άξονας Z υιοθετεί σύστημα ελέγχου υψηλής ακρίβειας γραμμικού οδηγού και σερβοκινητήρα για να πραγματοποιήσει την αυτόματη εστίαση, να εξαλείψει το σφάλμα της τεχνητής εστίασης και να βελτιώσει την ακρίβεια και τη σταθερότητα της μέτρησης.
3. Η γυαλισμένη ράβδος υψηλής ακρίβειας χωρίς δόντια και η συσκευή ασφάλισης γρήγορης κίνησης χρησιμοποιούνται για να διασφαλιστεί το σφάλμα επιστροφής του τραπεζιού εργασίας εντός 2 μ.
4. Το βιομηχανικό έγχρωμο CCD υψηλής ανάλυσης εξασφαλίζει καθαρή ποιότητα εικόνας χωρίς παραμόρφωση και ικανοποιεί τις ανάγκες καθαρής παρατήρησης και ακριβούς μέτρησης.
5. 0,7-4,5x HD zoom χειροκίνητος ηλεκτρονικός φακός ζουμ ανάδρασης, το λογισμικό αναγνωρίζει γρήγορα και αυτόματα τη μεγέθυνση και πραγματοποιεί την αντίστοιχη ενέργεια ζουμ, κάνοντας τα βήματα μέτρησης πιο απλά.
◆ Αποτελεσματικό λογισμικό μέτρησης
1. Η μηχανή μέτρησης όρασης της σειράς EXTRA είναι συμβατή με πολλαπλές επιλογές ισχυρού λογισμικού μέτρησης. Τα οποία είναι με διαφοροποιημένη λειτουργία μέτρησης, μπορούν να μετρήσουν γεωμετρικά στοιχεία όπως σημεία, κύκλους, γραμμές, γωνίες, γωνίες κ.λπ., καθώς και διαστάσεις όπως απόσταση, στρογγυλότητα, ευθύτητα, ομόκεντρη κ.λπ.
2. Η απλή και κατανοητή διεπαφή λειτουργίας καθιστά τη μέτρηση πιο απλή και αποτελεσματική.
3. Εισαγωγή και σύγκριση αρχείων CAD, εύκολη έξοδος της αναφοράς μέτρησης και ανάλυση SPC των δεδομένων αποτελεσμάτων μέτρησης
◆ Ευέλικτη επεκτασιμότητα
1. Το Extra series CMM είναι συμβατό με τη σειρά ανιχνευτών Renishaw (προαιρετικό) και οι χρήστες μπορούν εύκολα να πραγματοποιήσουν δισδιάστατες και τρισδιάστατες λειτουργίες μέτρησης σε ένα μηχάνημα. Το λογισμικό μπορεί να υπολογίσει τη μετατόπιση μεταξύ του οπτικού φακού και του αισθητήρα αφής για να διασφαλίσει ότι όλα τα αποτελέσματα των μετρήσεων βρίσκονται σε ένα σύστημα συντεταγμένων.
2. Τα αποτελέσματα των μετρήσεων μπορούν να εξάγονται σε τρισδιάστατα γραφικά για εφαρμογή αντίστροφης μηχανικής.
3. Μια ποικιλία αισθητήρων χωρίς επαφή και σύστημα γρήγορης στερέωσης μπορούν να επιλεγούν για να ανταποκριθούν στις διαφορετικές απαιτήσεις μέτρησης διαφορετικών πελατών
4. Το πράσινο φως περιγράμματος μπορεί να επιλεγεί για να το κάνει πιο ευέλικτο και ισχυρό για διαφορετικά μέρη διαφορετικών υλικών ή σχημάτων και να παρέχει πιο ισχυρές εφαρμογές μέτρησης.
Πληροφορίες εταιρείας
Ο Πελάτης και ο Πράκτορας μας
| FAQ |
| Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία; |
| A1: Είμαστε ένα εργοστάσιο και σας δίνουμε την πιο γρήγορη απάντηση σε 24 ώρες. |
| Ε2: Σε τι ασχολείται κυρίως η εταιρεία σας; |
| A2: Παράγουμε κυρίως μηχάνημα μέτρησης Vision, Μηχανή μέτρησης συντεταγμένων, σετ φωτιστικών CMM & VMM κ.λπ. |
| Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή; |
| A3: Εφόσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος που πρόκειται να μετρηθεί, η επαγγελματική μας ομάδα θα σας συμβουλεύσει για όργανο μέτρησης κατάλληλων προδιαγραφών. |
| Q4: Δέχεστε προσαρμοσμένη υπηρεσία; |
| Α4: Να είστε σίγουροι! Μπορούμε να παρέχουμε όχι μόνο τυπικά μηχανήματα, αλλά και μηχανήματα προσαρμοσμένα στις ανάγκες του πελάτη. |
| Ε5: Ποια είναι η περίοδος εγγύησής σας; |
A5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή και έχουμε
βελτιώθηκε πολύ σε ορισμένα εύθραυστα μέρη. Μπορείτε να είστε σίγουροι για την ποιότητα των προϊόντων μας. |
