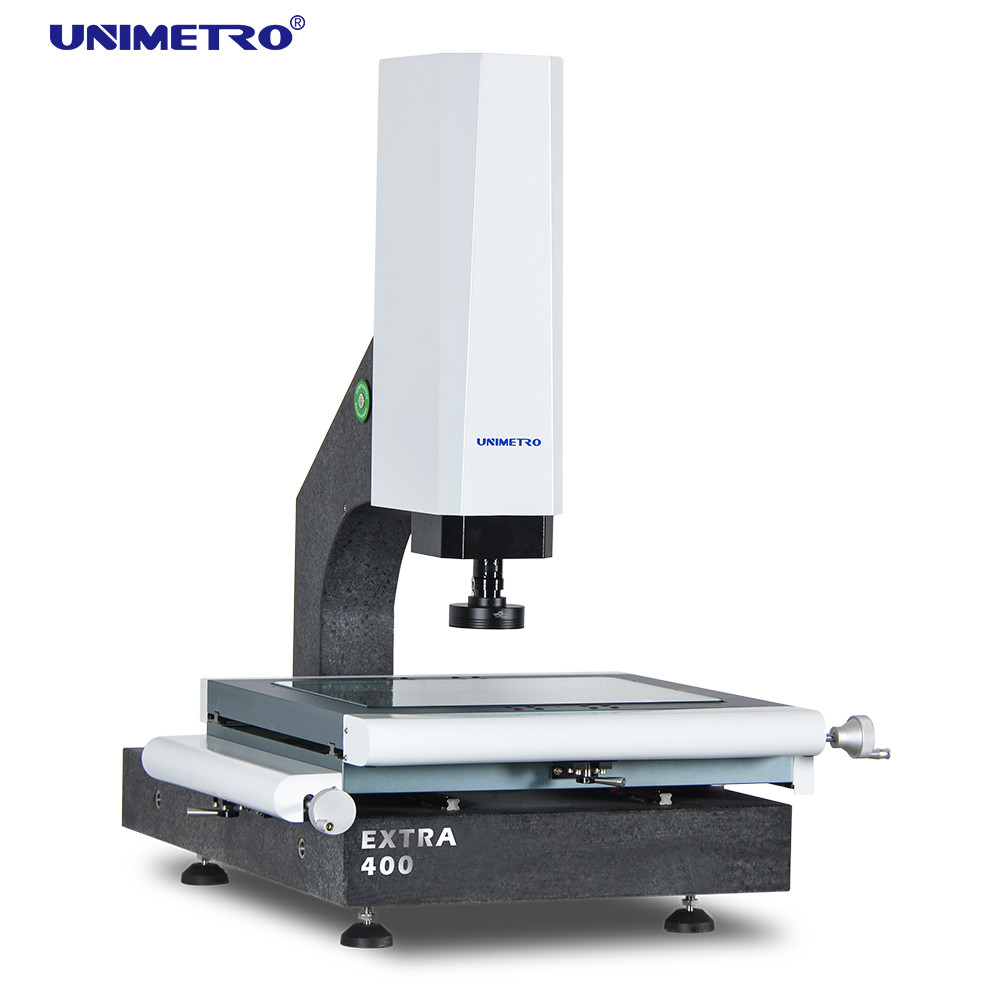

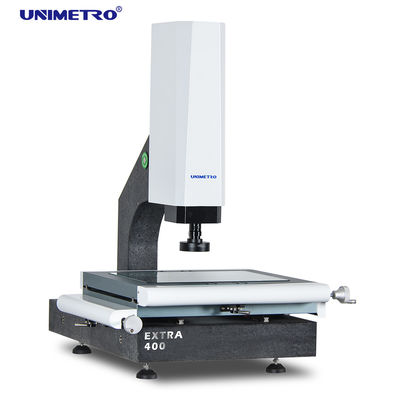

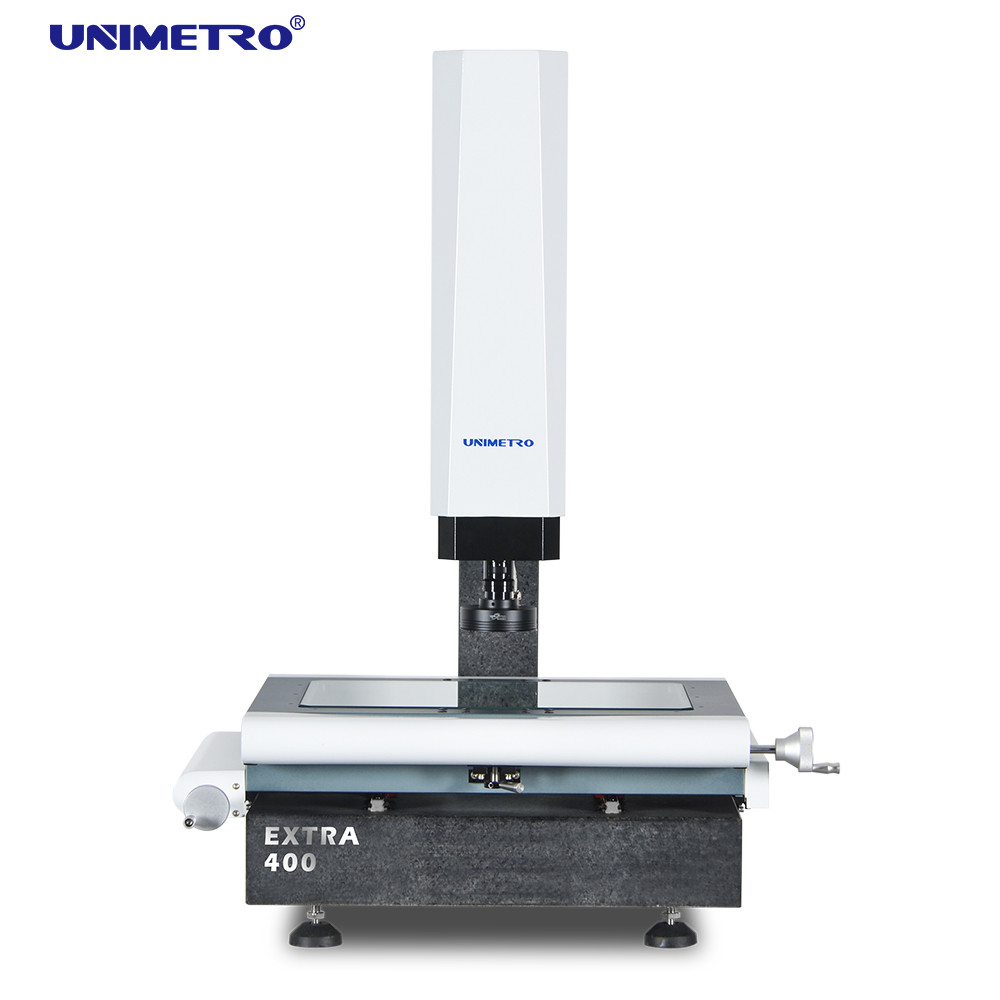

Οπτική Μηχανή Μέτρησης Χωρίς Επαφή με Λειτουργία Αυτόματης Εστίασης
ΕΠΙΣΚΟΠΗΣΗ ΠΡΟΪΟΝΤΟΣ
Η ημιαυτόματη μηχανή μέτρησης όρασης της σειράς EXTRA παρέχει στους πελάτες λειτουργίες μέτρησης και εμπειρία χρήστη πέρα από τα συνηθισμένα προϊόντα. Πλήρες εύρος ελέγχου σερβο άξονα z, τυπική διαμόρφωση γεννήτριας παλμών χειρός για λεπτό έλεγχο και λεπτομερή ρύθμιση της κίνησης του άξονα Z, με λειτουργία αυτόματης εστίασης εικόνας, η απόδοση μέτρησης και η εμπειρία χρήστη βελτιώνονται σημαντικά.
ΠΡΟΔΙΑΓΡΑΦΕΣ
| Μοντέλο |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Διάσταση (mm) (Μ*Π*Υ) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Εύρος μέτρησης (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Ακρίβεια μέτρησης (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Επαναληψιμότητα (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Βάρος (kg) |
140kg |
190kg |
240kg |
290kg |
| Εικόνα και Μέτρηση |
CCD |
200mm (μπορεί να ανυψωθεί σύμφωνα με τις απαιτήσεις των πελατών) |
| Φακός |
Χειροκίνητος φακός ζουμ με εσοχές 0.7-4.5X/Αυτόματος φακός ζουμ 1-10X |
| Μεγέθυνση |
18-195X (Μόνο για αναφορά. Με διαφορετική κάμερα και φακό η μεγέθυνση θα είναι διαφορετική.) |
| Πεδίο θέασης |
8.1~1.3mm |
| Απόσταση εργασίας |
108mm |
| Ανάλυση γραμμικής κλίμακας |
0.5 μm( 0.1μm για επιλογή ) |
| Σύστημα οδήγησης |
Χ , Υ χειροκίνητος έλεγχος , Z άξονας κλειστού βρόχου CNC έλεγχος και διαθέσιμη λειτουργία AUTU FOCUS |
| Φωτισμός |
Προγραμματιζόμενο φως επιφάνειας LED 4 τμημάτων, παράλληλο φως περιγράμματος LED, φως δακτυλίου LED 8 τμημάτων, ομοαξονικό, για επιλογή |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
◆ Έλεγχος λεπτομερειών ποιότητας
1. Βάση και κολόνα από γρανίτη, εξαιρετική σταθερότητα;
2. Στάδιο εργασίας αλουμινίου, κάνει τον έλεγχο κίνησης γρήγορο και ευέλικτο;
3. Στάδιο εργασίας με σκληρή επεξεργασία επιφάνειας οξείδωσης κατά των γρατσουνιών;
4. Τυπικό με γραμμικό οδηγό ακριβείας, βίδα σφαιριδίων λείανσης και σερβοκινητήρα AC κ.λπ., για να διασφαλιστεί η ακρίβεια και η σταθερότητα του συστήματος κίνησης;
5. Ολοκληρωμένο σύστημα ελέγχου, ενσωματωμένο με έλεγχο κίνησης και όλο τον έλεγχο σήματος ως φωτισμό και ανάγνωση γραμμικής κλίμακας, διασφαλίζει ότι η απόδοση του μηχανήματος είναι εξαιρετικά σταθερή.
◆ Διαμόρφωση υψηλής απόδοσης
1. X, Y χειροκίνητος έλεγχος δύο αξόνων για επίτευξη ακριβούς τοποθέτησης;
2. Ο άξονας Z υιοθετεί γραμμικό οδηγό υψηλής ακρίβειας και σύστημα ελέγχου σερβοκινητήρα για την πραγματοποίηση αυτόματης εστίασης, την εξάλειψη του σφάλματος τεχνητής εστίασης και τη βελτίωση της ακρίβειας και της σταθερότητας της μέτρησης;
3.0.5um χάρακας γραμμής υψηλής ακρίβειας και τραπέζι εργασίας ακριβείας διασφαλίζουν ότι η ακρίβεια του μηχανήματος είναι ≤ 2.5 + L / 100um;
4. Χρησιμοποιείται ράβδος γυαλισμένης ράβδου χωρίς δόντια υψηλής ακρίβειας και συσκευή γρήγορης κλειδώματος για να διασφαλιστεί το σφάλμα επιστροφής του τραπεζιού εργασίας εντός 2um;
5. Το βιομηχανικό έγχρωμο CCD υψηλής ανάλυσης εξασφαλίζει καθαρή ποιότητα εικόνας χωρίς παραμόρφωση και καλύπτει τις ανάγκες καθαρής παρατήρησης και ακριβούς μέτρησης;
6. 0.7-4.5x HD φακός ζουμ χειροκίνητου ηλεκτρονικού σήματος ανάδρασης, το λογισμικό μπορεί γρήγορα και αυτόματα να αναγνωρίσει τη μεγέθυνση και να πραγματοποιήσει την αντίστοιχη ενέργεια ζουμ, καθιστώντας τα βήματα μέτρησης απλούστερα;
◆ Αποτελεσματικό λογισμικό μέτρησης
1. Η μηχανή μέτρησης όρασης της σειράς EXTRA είναι συμβατή με πολλαπλές επιλογές ισχυρού λογισμικού μέτρησης. Τα οποία έχουν διαφοροποιημένη λειτουργία μέτρησης, μπορούν να μετρήσουν γεωμετρικά στοιχεία όπως σημεία, κύκλους, γραμμές, γωνίες, γωνίες κ.λπ., καθώς και διαστάσεις όπως απόσταση, στρογγυλότητα, ευθύτητα, ομοκεντρικότητα κ.λπ.
2. Η απλή και εύκολη στην κατανόηση διεπαφή λειτουργίας κάνει τη μέτρηση πιο απλή και αποτελεσματική;
3. Εισαγωγή και σύγκριση αρχείων CAD, εύκολη έξοδος αναφοράς μέτρησης και ανάλυση SPC των δεδομένων των αποτελεσμάτων μέτρησης
◆ Ευέλικτη επεκτασιμότητα
1. Η σειρά CMM Extra είναι συμβατή με τη σειρά ανιχνευτών Renishaw (προαιρετικό) και οι χρήστες μπορούν εύκολα να πραγματοποιήσουν δισδιάστατες και τρισδιάστατες λειτουργίες μέτρησης σε ένα μηχάνημα. Το λογισμικό μπορεί να υπολογίσει την αντιστάθμιση μεταξύ του οπτικού φακού και του αισθητήρα αφής για να διασφαλίσει ότι όλα τα αποτελέσματα μέτρησης είναι σε ένα σύστημα συντεταγμένων.
2. Τα αποτελέσματα μέτρησης μπορούν να εξαχθούν σε 3D γραφικά για εφαρμογή αντίστροφης μηχανικής.
3. Μια ποικιλία αισθητήρων μη επαφής και σύστημα γρήγορης στερέωσης μπορούν να επιλεγούν για να καλύψουν διαφορετικές απαιτήσεις μέτρησης διαφορετικών πελατών
4. Το πράσινο φως περιγράμματος μπορεί να επιλεγεί για να το κάνει πιο ευέλικτο και ισχυρό για διαφορετικά μέρη διαφορετικών υλικών ή σχημάτων και να παρέχει πιο ισχυρές εφαρμογές μέτρησης.
