Η οπτική μετρώντας μηχανή μας έχει κάτω από το χαρακτηριστικό γνώρισμα:
▶Βάση γρανίτη και στήλη, άριστη σταθερότητα
▶Ο ζ-άξονας υιοθετεί το σύστημα ελέγχου μεγάλης ακρίβειας γραμμικών οδηγών και σερβο μηχανών για να πραγματοποιήσει την αυτόματη εστίαση, να εξαλείψει το λάθος της τεχνητής εστίασης, και να βελτιώσει την ακρίβεια και τη σταθερότητα μέτρησης
▶Το στάδιο εργασίας αργιλίου, κάνει τον έλεγχο κινήσεων τη γρήγορη αντίδραση και εύκαμπτος

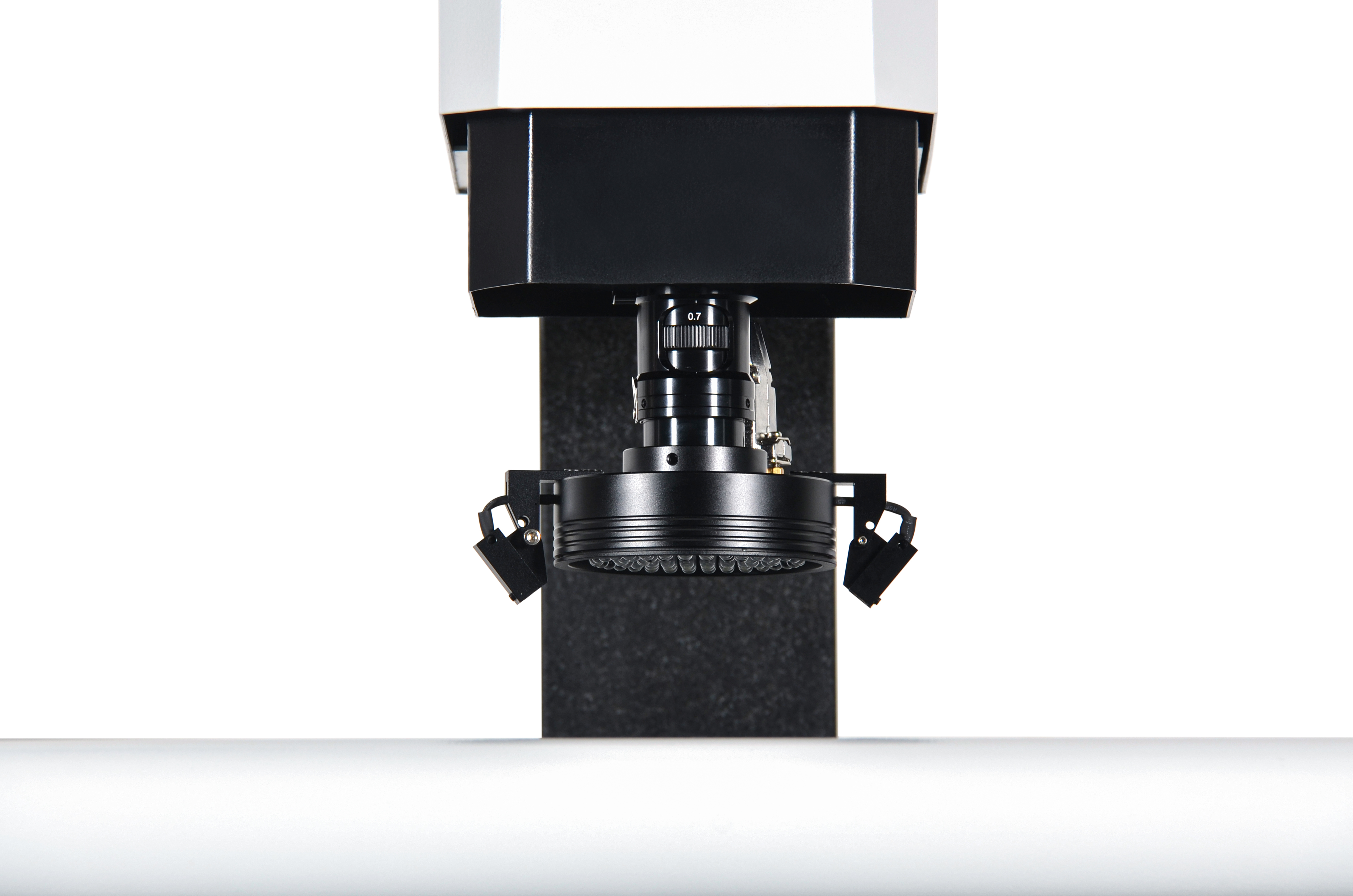

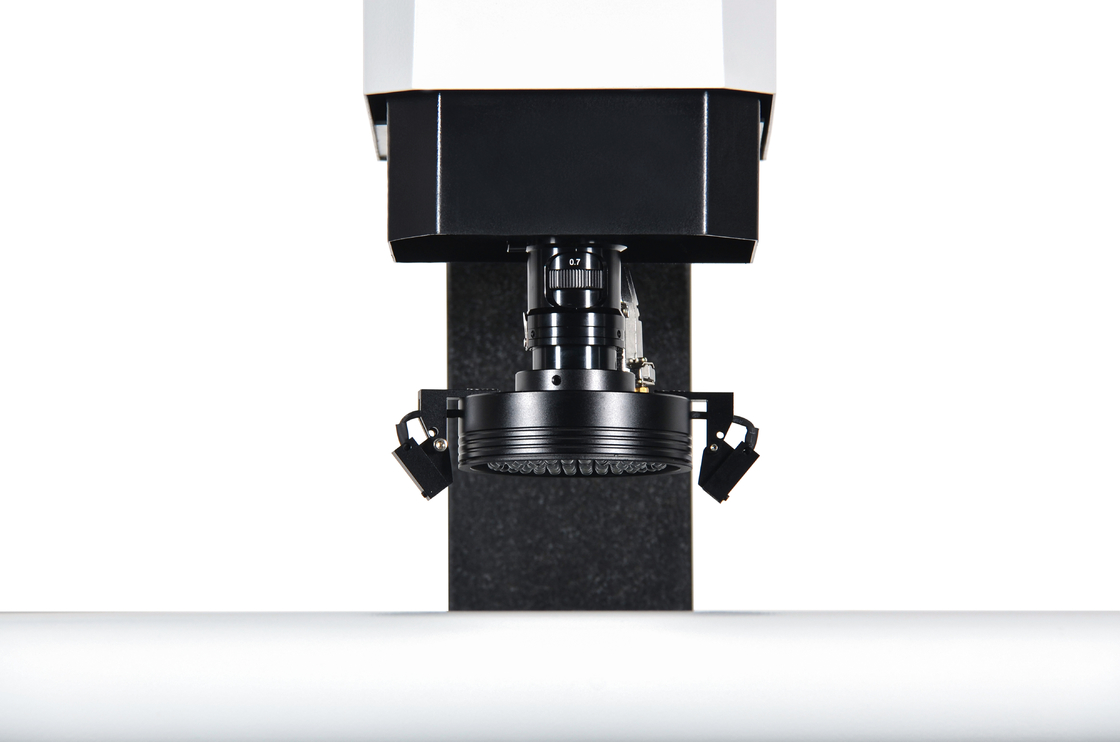

▶Προγραμματίσημα 3 χτυπούν την πηγή φωτός επιφάνειας 4 οδηγήσεων τμημάτων, σύστημα πηγής φωτός περιγράμματος των παράλληλων οδηγήσεων μετάδοσης, και η ενσωματωμένη ελαφριά ενότητα ρύθμισης του λογισμικού μπορεί ελεύθερα να ελέγξει τη φωτεινότητα του φωτός σε 3 δαχτυλίδια και 4 ζώνες.
Τα configuations της οπτικής μετρώντας μηχανής μας είναι όπως κατωτέρω:
◉3 γραμμικές κλίμακες ψηφίσματος άξονα 0.5um
◉Αυτόματη λειτουργία εστίασης υψηλής επίδοσης
◉Συμβατό σύστημα με τον έλεγχο αφής Renishaw
◉Στάδιο και σκληρά υποβολή σε ανοδική οξείδωση εργασίας αργιλίου
◉3 δαχτυλίδια ελαφρύς έλεγχος λογισμικού δαχτυλιδιών 8 οδηγήσεων τμημάτων και προγραμματίσημος
◉Ελαφρύς έλεγχος λογισμικού περιγράμματος των παράλληλων ελαφριών οδηγήσεων πορειών και προγραμματίσημος
◉ψηφιακή κάμερα εικονοκυττάρου HD 1.2M ◉Ενσωματωμένο κιβώτιο ελέγχου πυρήνων
◉Μηχανοποιημένος άξονας έλεγχος Ζ
◉Γραμμικός τρόπος οδηγών HIWIN
◉Χειρωνακτική γεννήτρια σφυγμού για τον έλεγχο μετακίνησης άξονα Ζ
◉Με τους δείκτες λέιζερ για το βοηθητικό προσδιορισμό θέσης και την εστίαση
◉0.7-4.5X ο χειρωνακτικός βαθουλωμένος φακός ζουμ με το σήμα ενίσχυσης ανατροφοδοτεί τον αισθητήρα
Η οπτική μετρώντας μηχανή μας μπορεί να προσθέσει τον έλεγχο για να πραγματοποιήσει την τρισδιάστατη λειτουργία
◉Εύκολη βαθμολόγηση
◉Πολλαπλάσια γωνία σχετικά με
◉Γρήγορη ρύθμιση συστημάτων συντεταγμένων
◉Συμβατό σύστημα στην πλήρη γραμμή stylis Renishaw
◉Ενότητα CAD που υποστηρίζεται (προαιρετικός)
◉τρισδιάστατη παραγωγή σχεδίων
◉Συμβατό σύστημα ελέγχων αστεριών
◉τρισδιάστατη μέτρηση διάστασης
◉Ο έλεγχος εικόνας και αφής συνδυάζει τη μέτρηση
◉Ράφι ελέγχων που υποστηρίζεται (προαιρετικός)
Η παράμετρος της οπτικής μηχανής μέτρησής μας είναι όπως κάτω από το διάγραμμα παρουσιάζει:
|

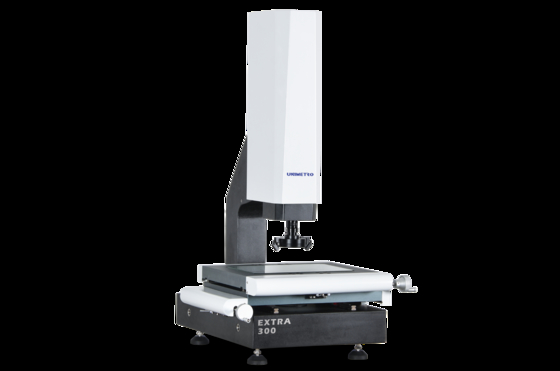

Extra200 |

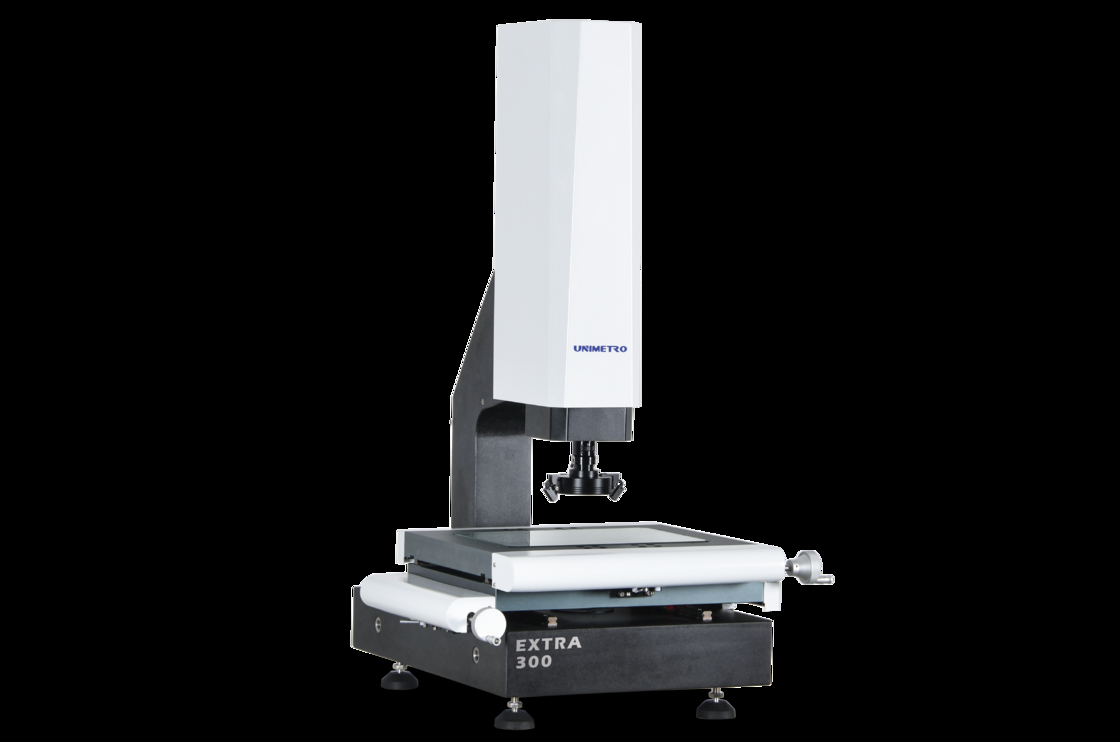

Extra300 |

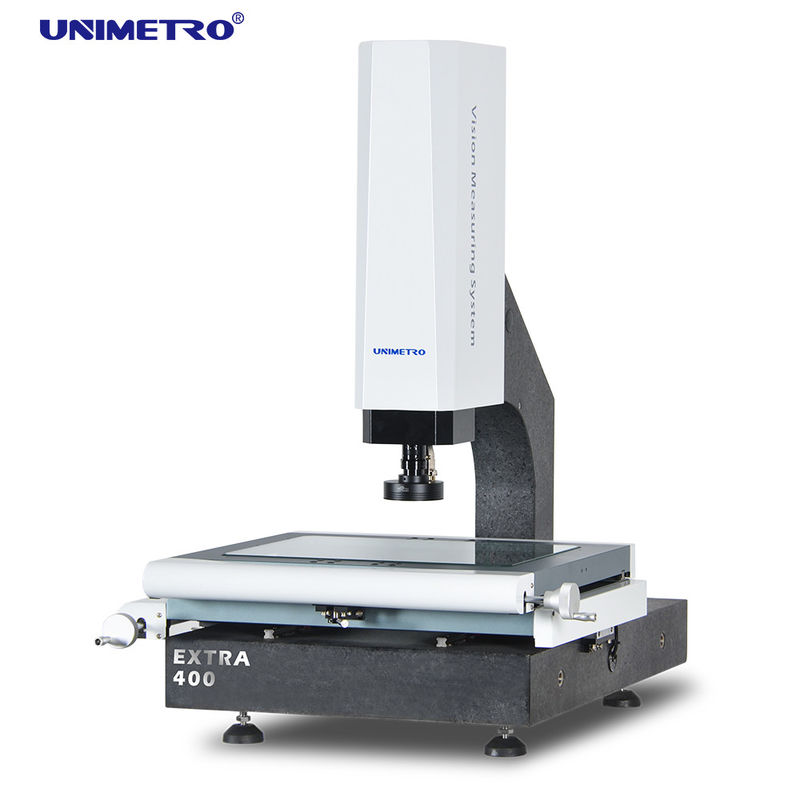

Extra400 |
Extra500 |
Διάσταση (χιλ.) (LxWxH) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
Μέτρηση της σειράς (χιλ.) (XxYxZ) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
Μέτρηση της ακρίβειας (μm) |
2.5+L/100 |
3.0+L/100 |
Επανάληψη (μm) |
2.5 |
3 |
Βάρος (κλ) |
140 |
190 |
240 |
290 |
Εικόνα και μέτρηση |
Κάμερα |
ψηφιακή κάμερα εικονοκυττάρου HD 1.2M |
Φακός |
0.7-4.5X ο χειρωνακτικός βαθουλωμένος φακός ζουμ με το σήμα maganification ανατροφοδοτεί τον αισθητήρα |
Ενίσχυση |
18-195X (για την αναφορά μόνο. Με τη διαφορετικούς κάμερα και το φακό η ενίσχυση θα είναι διαφορετική.) |
Οπτικό πεδίο |
8.1mm~1.3mm |
Απόσταση εργασίας |
80mm |
Γραμμικό ψήφισμα κλίμακας |
0.5μm (0.1μm προαιρετικά) |
Οδηγώντας σύστημα |
Χ, χειρωνακτικός έλεγχος άξονα Υ, CNC στενός-βρόχων άξονα Ζ έλεγχος και ΑΥΤΌΜΑΤΗ λειτουργία ΕΣΤΊΑΣΗΣ διαθέσιμοι |
Φωτισμός |
Προγραμματίσημα 4 τμήματα οδήγησαν το ελαφρύ, ομοαξονικό φως δαχτυλιδιών ελαφριών 8 οδηγήσεων τμημάτων περιγράμματος των ελαφριών, παράλληλων οδηγήσεων επιφάνειας δαχτυλιδιών, για την επιλογή. |
ΕΠΙΘΕΩΡΗΣΤΕ ΤΟ ΤΡΙΣΔΙΆΣΤΑΤΟ ΟΡΑΜΑ ΜΕΤΡΩΝΤΑΣ ΤΟ ΛΟΓΙΣΜΙΚΟ
Το λογισμικό UNIMETRO INSPECT3D είναι με φιλικό προς το χρήστη UI, εύκολο να μάθει,
η ισχυρή λειτουργία, επιτρέπει στους χρήστες για να επιτύχει τη γρήγορη και ακριβή μέτρηση.
Το λογισμικό προσφέρει την πλήρη αγγλική γλώσσα UI, επιτρέπει επίσης τη νέα γλωσσική ανάπτυξη.
◉Αρχείο και μέτρο CAD εισαγωγής
◉Σειρά μερών και μακρο μέτρηση
◉Αυτόματη μέτρηση εστίασης και ύψους
◉Η λειτουργία πλοήγησης βοηθά γρήγορα
◉Ισχυρή γεωμετρική λειτουργία μέτρησης
◉Πολλαπλάσιες εκθέσεις στοιχείων και γραφική λειτουργία παραγωγής στοιχείων
◉Εύκαμπτο πρόγραμμα χρηστών ◉Δημιουργία των στοιχείων αναφοράς
◉Ισχυρή άκρη που ανιχνεύει τη λειτουργία
◉Ενισχυτικά πολλαπλάσια εξωτερικά εξαρτήματα
◉Αυτόματος υπολογισμός της γεωμετρικής ανοχής στοιχείων
◉Μετρώντας την περίπλοκη παραγωγή γρήγορα και βολικά
Co. μηχανημάτων ακρίβειας Dongguan UNIMETRO, ΕΠΕ
Η Co. μηχανημάτων ακρίβειας Dongguan UNIMETRO, ΕΠΕ είναι επαγγελματικός προμηθευτής των προϊόντων μετρολογίας με 9 έτη εμπειρίας. Αφιερωνόμαστε να αναπτυχθούμε, τη συγκέντρωση, και τις πωλήσεις των μηχανών μέτρησης οράματος, των μηχανών επιθεώρησης εργαλείων, των εξαρτημάτων μετρολογίας και των ειδικών κοu'φωμάτων μετρολογίας. Επίσης ενσωματώνουμε τους καλύτερους πόρους μετρολογίας στον κόσμο και έχουμε χτίσει μια ώριμη αλυσίδα εφοδιασμού για άλλους εξοπλισμό και προϊόντα μετρολογίας. Τα προϊόντα UNIMETRO έχουν πωληθεί σε περισσότερες από 20 χώρες και περιοχές, και συμβάλλουν τη υπηρεσία και υποστήριξη μας στους διαφορετικούς πελάτες στις διαφορετικές βιομηχανίες όπως η φόρμα, πλαστική έγχυση, ηλεκτρονική, ημιαγωγός, αεροπορία και αυτοκίνητος. UNIMETRO έχει το κύριο πλεονέκτημα της σημαντικής ικανότητας Ε&Α και της λεπτομερούς προσανατολισμένης διαδικασίας παραγωγής. Έχουμε περισσότερα από 15 διπλώματα ευρεσιτεχνίας για τα προϊόντα μας και θα κρατήσουμε πάντα την κυριάρχη θέση της καινοτομίας στη βιομηχανία μετρολογίας. Επαγγελματική, ειλικρινής, η ευθύνη, και τίμιος είναι οι βασικοί χαρακτήρες των ανθρώπων UNIMETRO. Και αναμένουμε πάντα τη μακροπρόθεσμη συνεργασία με σας! UNIMETRO θα προσφέρει πάντα την καλύτερους υποστήριξη και τους πόρους μας στους συνεργάτες μας!
