Σύστημα AOI Υψηλής Ακρίβειας για Επαναλαμβανόμενη Μέτρηση Πλαστικών Εξαρτημάτων
Αυτοματοποιημένος Οπτικός Έλεγχος για Πλαστικά Εξαρτήματα
Ο υψηλής ταχύτητας, ακριβείας αυτόματος εξοπλισμός μέτρησης και διαλογής μας ενσωματώνει λογισμικό μέτρησης όρασης, βιομηχανική κάμερα CCD, μηχανικά συστήματα, βιομηχανικό υπολογιστή, ηλεκτρικά εξαρτήματα και λειτουργίες φυσήματος με ηλεκτρομαγνητική βαλβίδα.
Μέσω αυτόματων συσκευών τροφοδοσίας (πλάκα δόνησης, ρομπότ, ιμάντας, κ.λπ.), τα τεμάχια μεταφέρονται στον σταθμό ανίχνευσης για φωτογράφιση υψηλής ταχύτητας. Στη συνέχεια, το λογισμικό οπτικού ελέγχου αξιολογεί και υπολογίζει τα αποτελέσματα, ταξινομώντας τα τεμάχια σε καλά και ελαττωματικά προϊόντα σύμφωνα με προκαθορισμένους κανόνες, χρησιμοποιώντας ηλεκτρομαγνητικές βαλβίδες για αυτοματοποιημένη απόρριψη.
Δυνατότητες Ανίχνευσης
- Μέτρηση μεγέθους τεμαχίου
- Ανίχνευση ελαττωμάτων εμφάνισης τεμαχίου
- Αναγνώριση χρωμάτων και ανίχνευση ελαττωμάτων
- Αναγνώριση χαρακτήρων (OCR) και ανίχνευση ελαττωμάτων
- Αναγνώριση γραμμικού κώδικα και ανίχνευση ελαττωμάτων
- Αναγνώριση κωδικοποίησης και ανίχνευση ελαττωμάτων
Πλεονεκτήματα Οπτικού Ελέγχου
- Μη επαφή μέτρησης, χωρίς ζημιά στα τεμάχια
- Υψηλή ακρίβεια ανίχνευσης έως 0,001mm
- Γρήγορη ταχύτητα ανίχνευσης 5000 τεμαχίων ανά λεπτό
- Βελτιώνει τη συνολική αποδοτικότητα της επιχείρησης
- Εξοικονομεί σημαντικό κόστος σε εργατικό δυναμικό και υλικά
- Πλήρως αυτοματοποιημένη ανίχνευση, σταθερή και αξιόπιστη
- Ενισχύει την ανταγωνιστικότητα της εταιρείας
Πεδία Εφαρμογής
Χρησιμοποιείται ευρέως σε κινητά τηλέφωνα, ηλεκτρονικά προϊόντα, εξαρτήματα ακριβείας, προϊόντα χύτευσης με έγχυση, βιομηχανική παραγωγή, αυτοκινητοβιομηχανία, μηχανική κατεργασία, μεταλλουργία σκόνης, νέα ενέργεια, εξαρτήματα, ηλεκτρικές συσκευές, ρούχα, καθημερινά είδη, τρόφιμα, ιατρικά, φαρμακευτικά, στρατιωτικά, αεροδιαστημικά και άλλους τομείς.

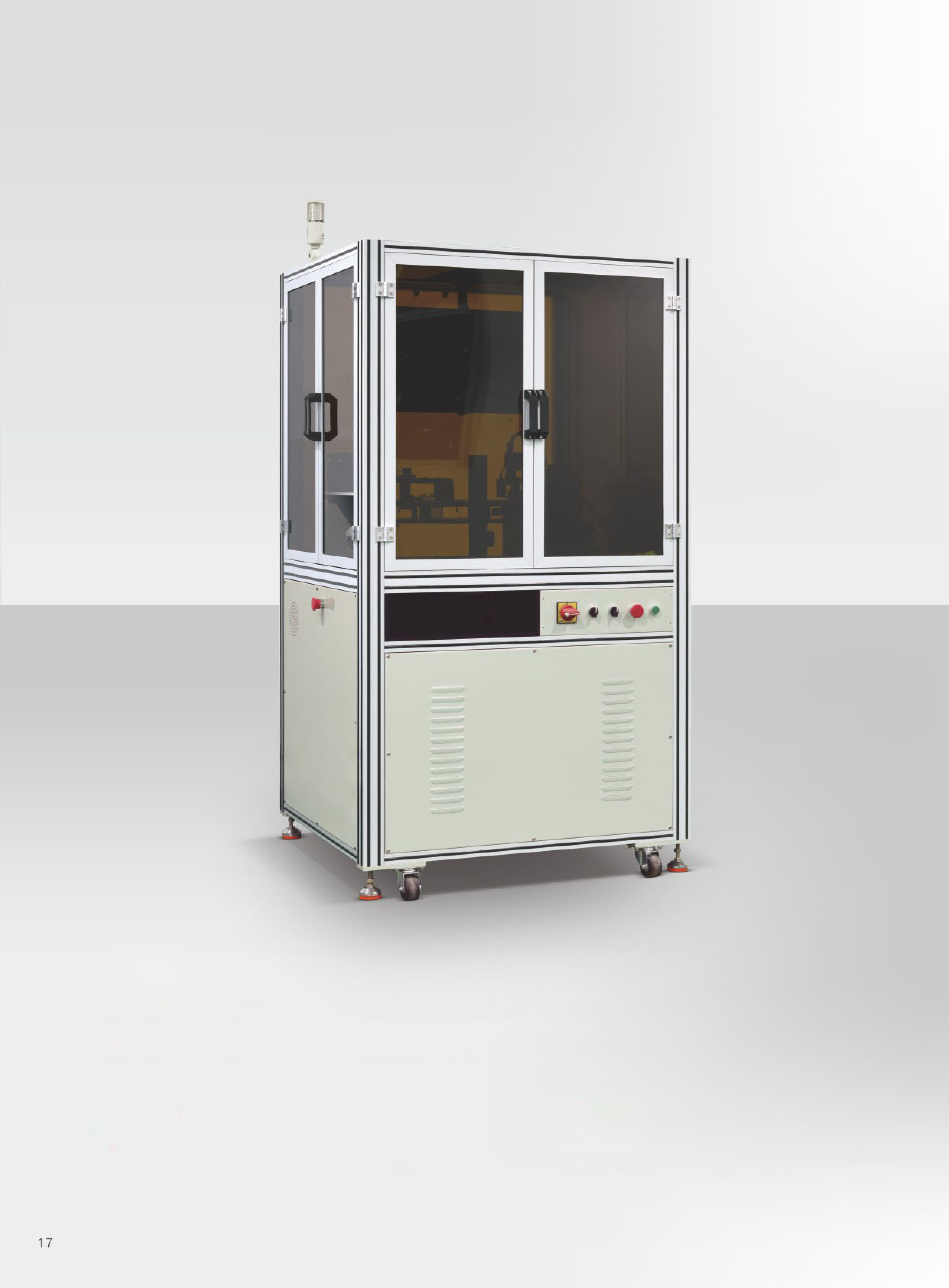

Εξοπλισμός Οπτικού Ελέγχου Πλαστικών Εξαρτημάτων UNIMETRO
Παροχή αποτελεσματικών λύσεων για διάφορα προβλήματα ποιότητας που προκύπτουν κατά τη διαδικασία χύτευσης με έγχυση πλαστικών εξαρτημάτων. Αυτοματοποιημένος οπτικός έλεγχος ελαττωμάτων εμφάνισης και διαστάσεων με έξυπνη έκδοση αναφορών ελέγχου. Βοηθά τους κατασκευαστές πλαστικών εξαρτημάτων να βελτιστοποιήσουν τις διαδικασίες παραγωγής, να μειώσουν το κόστος και να διασφαλίσουν τέλεια ποιότητα προϊόντος.
Συμβατά Προϊόντα
Παιχνίδια, πλαστικές τσιμούχες, πλαστικά εξαρτήματα αυτοκινήτων, πλαστικά γρανάζια, πλαστικοί ακροδέκτες, πλαστικά κουμπιά, πλαστικοί σύνδεσμοι, πλαστικά ηλεκτρονικά εξαρτήματα, κ.λπ.
Προδιαγραφές
Μέγεθος: 900*1000*1800mm (Μ*Π*Υ)
Βάρος: 300kg
Βασικά Χαρακτηριστικά
- Αυτόματη ανίχνευση ελαττωμάτων εμφάνισης και διαστάσεων συλλέκτη
- Όλα τα στοιχεία δοκιμής ολοκληρώνονται σε έναν κύκλο
- Υψηλή ευελιξία - μία συσκευή ανιχνεύει πολλαπλά προϊόντα συλλέκτη
- Κορυφαία ανίχνευση ελαττωμάτων εμφάνισης συλλέκτη
- Ταχύτητα ανίχνευσης έως 800 τεμάχια ανά λεπτό
- Ακρίβεια ανίχνευσης έως 0,001mm
- Αυτόματη ταξινόμηση και απόρριψη καλών και ελαττωματικών προϊόντων
- Αυτόματη τροφοδοσία με χοάνη αποθήκευσης μειώνει τη συχνότητα χειροκίνητης τροφοδοσίας
- Εξοπλισμένο με εισαγόμενα οπτικά εξαρτήματα από Γερμανία, Ιαπωνία και Ιταλία
- Έξυπνη έκδοση φορμών δοκιμής για βελτίωση των διαδικασιών παραγωγής
- Εύκολο στην εκμάθηση και χρήση - λειτουργικό μετά από 1-2 ημέρες εκπαίδευσης
- 7x24 ώρες αδιάλειπτης λειτουργίας
Τεχνικές Παράμετροι
| Ανίχνευση Μεγέθους |
Ανίχνευση Εξωτερικής Εμφάνισης |
| Ύψος, μήκος, πλάτος, εξωτερική διάμετρος, διάμετρος σύρματος, μέγεθος βήματος, γωνία, ομοκεντρικότητα, στρογγυλότητα, κ.λπ. |
Κακή χύτευση με έγχυση, έλλειψη κόλλας, υπερβολική κόλλα, ζημιά, ρωγμές, θραύση, γρέζια μανδύα, παραμόρφωση, ξένο σώμα στην οπή, γρατζουνιές, σπασμένη κόλλα, κ.λπ. |
Σύστημα Οπτικού Ελέγχου
Έχουμε αναπτύξει ανεξάρτητα λογισμικό οπτικού ελέγχου για πάνω από δέκα χρόνια με μια βασική ομάδα R&D που βελτιώνει και ενημερώνει συνεχώς το λογισμικό για να διατηρεί πλεονεκτήματα τεχνολογίας αιχμής.
Το λογισμικό περιλαμβάνει πάνω από 2000 λειτουργίες που καλύπτουν ελαττώματα, χρώμα, μέγεθος, διαρροή χαλκού, OCR και άλλα - ένα σύστημα ποιοτικού ελέγχου που καλύπτει τις ανάγκες ταχείας ανίχνευσης σε 100+ βιομηχανίες.
- Πλήρως αυτοματοποιημένη μη επαφή ανίχνευση χωρίς ζημιά στο τεμάχιο
- Προγραμματιζόμενο φιλτράρισμα λογισμικού έως 32 κατηγορίες ταυτόχρονα
- Ταχύτητα ανίχνευσης έως 5000 τεμάχια ανά λεπτό
- Εξαιρετικά υψηλή ακρίβεια έως 1μm ανάλογα με το τεμάχιο
- Πλήρης αυτοματοποίηση από την ανίχνευση έως τον διαλογή και τη συσκευασία
- Φιλικό προς το χρήστη περιβάλλον με απλή λειτουργία
- Ενσωμάτωση συστήματος ERP για βελτιωμένη επεξεργασία δεδομένων
Ανίχνευση Ελαττωμάτων Εμφάνισης
Συχνές Ερωτήσεις
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Είμαστε εργοστάσιο και παρέχουμε απαντήσεις εντός 24 ωρών.
Ε2: Τι παράγει κυρίως η εταιρεία σας;
Α2: Παράγουμε κυρίως μηχανές μέτρησης όρασης, μηχανές μέτρησης συντεταγμένων, εξαρτήματα CMM & VMM, κ.λπ.
Ε3: Πώς να επιλέξετε την κατάλληλη προδιαγραφή;
Α3: Η επαγγελματική μας ομάδα θα σας προτείνει κατάλληλες προδιαγραφές με βάση την ποικιλία και τις απαιτήσεις μεγέθους του προϊόντος σας.
Ε4: Δέχεστε προσαρμοσμένη υπηρεσία;
Α4: Ναι, παρέχουμε τόσο τυποποιημένα μηχανήματα όσο και προσαρμοσμένες λύσεις προσαρμοσμένες στις ανάγκες των πελατών.
Ε5: Ποια είναι η περίοδος εγγύησής σας;
Α5: Η περίοδος εγγύησης του προϊόντος μας είναι 1 έτος. Έχουμε βελτιώσει τα εύθραυστα μέρη και διατηρούμε σταθερή ποιότητα προϊόντος.
