| Τόπος καταγωγής: | Dongguan |
|---|---|
| Μάρκα: | UNIMETRO |
| Αριθμό μοντέλου: | RU2 |
| Ποσότητα παραγγελίας min: | 1 |
| Τιμή: | Discussible |
| Συσκευασία λεπτομέρειες: | Χρηματοκιβώτιο |
| Μέγεθος: | L36mm*W16.4mm*H14.3mm | Πίσσα: | 20um |
|---|---|---|---|
| Βάρος: | Κεφάλι ανάγνωσης: 15g, καλώδιο: 35g/m | Σήμα: | Διαφορικό TTL ή SinCos 1Vpp |
| Ακρίβεια: | +-5um | Ψήφισμα: | Διαφορικό TTL 5um, 1um, 0.5um, 0.2um, 100nm, 50nm, 20nm |
| Λάθος υποδιαίρεσης ηλεκτρονίων: | <40nm | μέγιστη ταχύτητα: | 12m/s (συσχετίζεται με το ψήφισμα και την ελάχιστη συχνότητα ρολογιών του μετρητή) |
| Μέγιστη επιτάχυνση: | 35g | Αναφερθείτε στην ομοιοκατευθυνόμενη ακρίβεια επανάληψης στην προέλευση: | 1LSB |
| Υψηλό φως: | γραμμική ψηφιακή κλίμακα,οπτικός γραμμικός κωδικοποιητής |
||
Περιγραφή προϊόντων
●RU2 το κεφάλι ανάγνωσης κυβερνητών κιγκλιδωμάτων σχεδιάζεται για να παρέχει ανατροφοδοτεί για τη γραμμική μέτρηση υψηλής ακρίβειας. Υιοθετεί τεχνολογία ανίχνευσης τομέων UNIMETRO την πιό προηγμένη ενιαία, το προηγμένο αυτόματο κέρδος και την αυτόματη τεχνολογία διορθώσεων απόκλισης. Μπορεί να διαβάσει τον κυβερνήτη κιγκλιδωμάτων 20 MHI με τη υψηλή ακρίβεια και την κατά της μόλυνσης απόδοση. Είναι κατάλληλος για τη υψηλή επίδοση και τις υψηλές εφαρμογές αξιοπιστίας που απαιτούν τον έλεγχο κλειστών βρόγχων και ταχύτητας, όπως τα εργαλεία μηχανών υψηλής ακρίβειας και η αυτόματη τεχνολογία διορθώσεων απόκλισης, ο εξοπλισμός μεγάλης αυτοματοποίησης, κ.λπ.
Στοιχεία αναφοράς
●RU2 το κεφάλι ανάγνωσης υιοθετεί UNIMETRO την πιό προηγμένη τεχνολογία ανίχνευσης τομέων μεγάλης περιοχής ενιαία, την τεχνολογία αυτόματου ελέγχου κέρδους και την αυτόματη τεχνολογία διορθώσεων απόκλισης, οι οποίες μπορούν αποτελεσματικά να μειώσουν τον αντίκτυπο της ρύπανσης. Η ενσωματωμένη υποδιαίρεση της ΠΑΧ πραγματικός-ταχύτητας του κεφαλιού ανάγνωσης μπορεί να παρέχει το μεγαλύτερο εύρος ζώνης, και να μειώσει αποτελεσματικότερα το θόρυβο υποδιαίρεσης και το λάθος υποδιαίρεσης. Μπορεί να επιτύχει μια αποτελεσματική ανάλυση 20 NM υπό τον όρο του χαμηλού θορύβου θέσης και του ομαλού ελέγχου ταχύτητας, με την ενσωματωμένες προέλευση αναφοράς REF και την παραγωγή ορίου, και παρέχει μια τυποποιημένη διαφορική ψηφιακή επαυξητική διεπαφή TTL. Οι πολύχρωμες οδηγήσεις είναι ενσωματωμένες στο κεφάλι ανάγνωσης, το οποίο μπορεί να δείξει τη δύναμη σημάτων και να διευκολύνει την εγκατάσταση.
| Περιβαλλοντικές απαιτήσεις | |
| θερμοκρασία εργασίας |
-10℃ ~ +70℃ |
| Υγρασία εργασίας |
RH<95> |
| Σφραγίδα επάνω |
IP40 |
| Θερμοκρασία αποθήκευσης |
-20℃ ~ +85℃ |
| Υγρασία αποθήκευσης |
RH<95> |
Κύρια χαρακτηριστικά γνωρίσματα
◆Μέγιστο ψήφισμα 50 NM.
◆Ισχυρή κατά της μόλυνσης δυνατότητα: Η ενιαία τεχνολογία ανίχνευσης τομέων μεγάλης περιοχής, περισσότερες από 100 γραμμές πλέγματος που ανιχνεύει συγχρόνως, μειώνει αποτελεσματικά τον αντίκτυπο άλλων ρύπων όπως η σκόνη.
◆Υψηλό εύρος ζώνης, χαμηλό λάθος υποδιαίρεσης: η ενσωματωμένη μεγάλη ταχύτητα ΠΑΧ και το κύκλωμα φίλτρων, παρέχουν το υψηλότερο εύρος ζώνης, υψηλότερο ψήφισμα, υψηλότερη δυναμική απάντηση, χαμηλότερο λάθος υποδιαίρεσης.
◆Αυτόματος έλεγχος οφελών, αυτόματη διόρθωση απόκλισης: προηγμένος αυτόματος έλεγχος κέρδους, αυτόματοι κύκλωμα διορθώσεων απόκλισης και αλγόριθμος, για να παρέχει τη σταθερότερη παραγωγή σημάτων. Η εγκατάσταση είναι επίσης καταλληλότερη.
◆Ο πολύχρωμος δείκτης δείχνει τη δύναμη σημάτων και τη θέση εγκαταστάσεων.
◆SinCos 1Vpp, διαφορική διεπαφή σημάτων TTL.
◆Ενσωματωμένα προέλευση REF και σήμα ορίου.
| Διάσταση |
Λ: 36mm * W16.4mm * H14.3 |
| Βάρος |
Κεφάλι ανάγνωσης: 15g καλώδιο: 35g/m |
| Δύναμη |
5V±10% 150mA |
| Σήμα παραγωγής |
Διαφορικό TTL ή SinCos 1Vpp, προέλευση, όριο, που διαβάζει επικεφαλής έτοιμο |

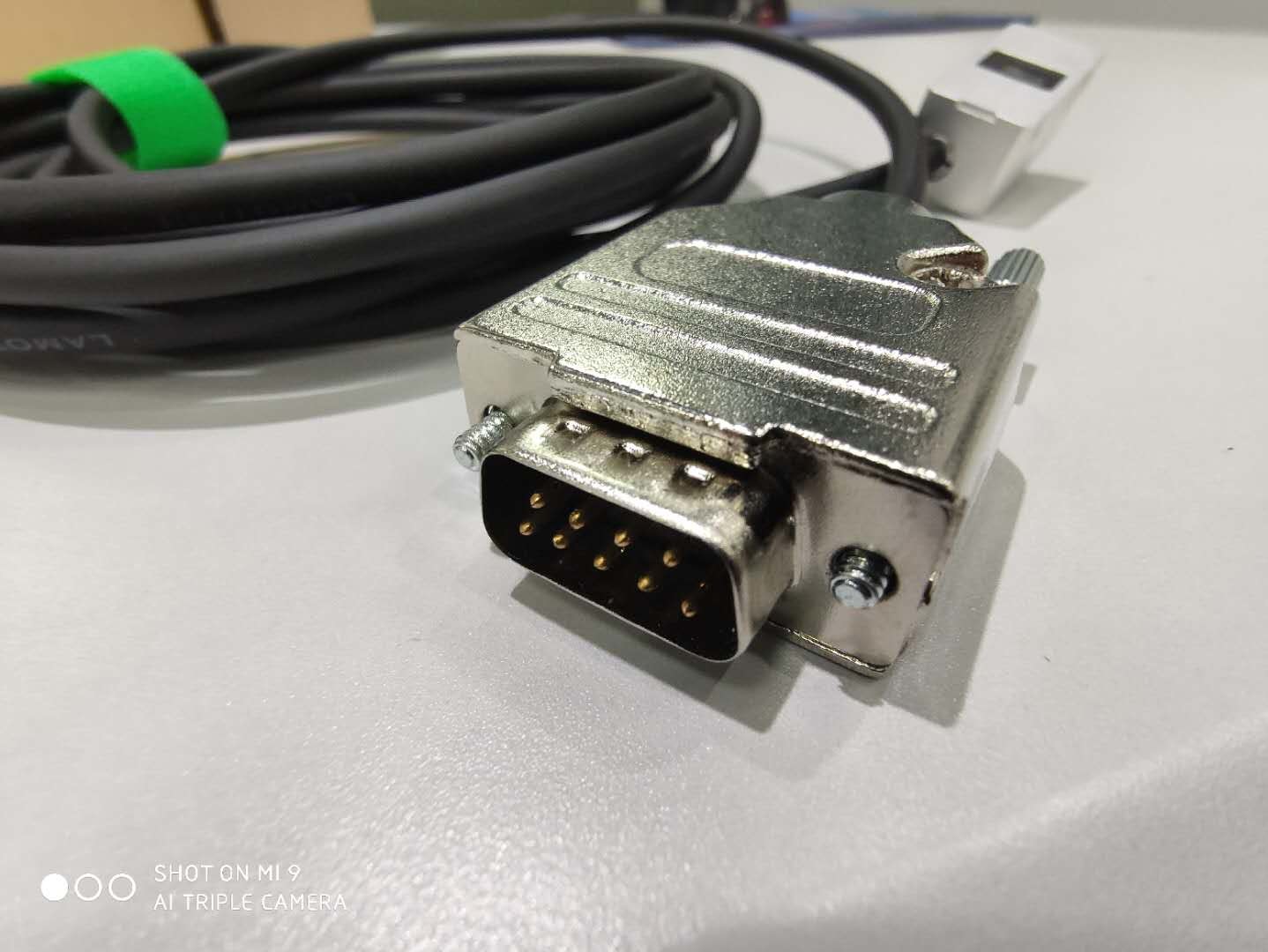

| Συνδετήρας |
Δ-υποβρύχιο 15 αρσενικό καρφιτσών |
| Βαθμός ακρίβειας |
±5 um (RUS κυβερνήτης κιγκλιδωμάτων) |
| Ψήφισμα |
Διαφορικό TTL 5um, 1um, 0.5um, 0.2um, 100nm, 50nm, 20nm (SinCos 1Vpp) 20um |
| Ηλεκτρονικό λάθος υποδιαίρεσης |
<40nm> |
| Μέγιστη ταχύτητα |
12m/s (σχετικά με το ψήφισμα και την ελάχιστη συχνότητα ρολογιών του μετρητή) |
| Μέγιστη επιτάχυνση |
35G |
| Προέλευση αναφοράς |
Μαγνητικός διακόπτης επί της ουσίας του κεφαλιού ανάγνωσης |
| Διακόπτης ορίου |
Μαγνητικός διακόπτης επί της ουσίας του κεφαλιού ανάγνωσης |
| Μονόδρομη επαναληπτική ακρίβεια προέλευσης αναφοράς |
1LSB |
Τεχνολογία ανίχνευσης
RU2 το κεφάλι ανάγνωσης υιοθετεί προηγμένη τη LAMOTION τεχνολογία ανίχνευσης τομέων μεγάλης περιοχής ενιαία. Το διεσπαρμένο φως που εκπέμπεται από την πηγή φωτός περνά μέσω του φακού και προσαρμόζεται στην παράλληλη ακτίνα. Μετά από να φιλτραρίσει την ακτίνα πλεονάσματος μέσω του παραθύρου στο κιγκλίδωμα, φωτίζει στον κυβερνήτη κιγκλιδωμάτων και απεικονίζει από τον κυβερνήτη κιγκλιδωμάτων για να διαμορφώσει τα φωτεινά και σκοτεινά περιθώρια. Το κιγκλίδωμα στο παράθυρο φωτίζει στον ενιαίο αισθητήρα ανίχνευσης τομέων.
Υψηλή αντίσταση ρύπανσης της ενιαίας ανίχνευσης τομέων
Μέσω της οπτικής το δοκιμής LAIVIOTION Dalian Banyan, κατά χρησιμοποίηση RUS του κυβερνήτη πλέγματος ανοξείδωτου, το κεφάλι ανάγνωσης RU2 μολύνεται από τη σκόνη, το μελάνι και τις γρατσουνιές παρόμοιες με τον αριθμό ανωτέρω, η ακρίβεια μέτρησης επηρεάζεται μόνο από τις δεκάδες των νανομέτρων, και ο αριθμός Lissajou του σήματος επηρεάζεται μόνο από λίγο, δεν θα υπάρξει καμία ΣΥΝΕΧΉΣ απόκλιση και άνιση διαστρέβλωση του εύρους. Δεν θα αναγκάσει το κεφάλι ανάγνωσης για να είναι ανίκανο να εργαστεί.
Η ανίχνευση ενιαίος-τομέων RU2 που διαβάζει τα επικεφαλής μόνο αποτελέσματα Sin+, αμαρτία, Cos+, μαρούλι-σήματα σε έναν αισθητήρα. Αντίθετα από την ανίχνευση τέσσερις-τομέων, απαιτεί τέσσερις αισθητήρες στα σήματα παραγωγής. Όταν ο κυβερνήτης πλέγματος μολύνεται, το εύρος των αλλαγών σημάτων συγχρόνως, οι οποίες δεν θα προκαλέσουν τη διαστρέβλωση σχεδίων Lissajou.
Το κεφάλι ανάγνωσης RU2 χρησιμοποιεί την πιό προηγμένη τεχνολογία αυτόματου ελέγχου κέρδους της οπτικής LAMOTION Dalian Banyan. Όταν η απόσταση μεταξύ του κεφαλιού ανάγνωσης και του κυβερνήτη κιγκλιδωμάτων αλλάζει (συνήθως όταν ρυθμίζεται το κεφάλι ανάγνωσης και εγκαθίσταται), ή όταν αλλάζει η ταχύτητα του κεφαλιού ανάγνωσης, το εύρος του σήματος θα αλλάξει. Η τεχνολογία αυτόματου ελέγχου κέρδους του κεφαλιού ανάγνωσης RU2 μπορεί να κρατήσει το εύρος του σταύλου αυτών των σημάτων όλη την ώρα και να εξασφαλίσει την ακρίβεια παραγωγής.

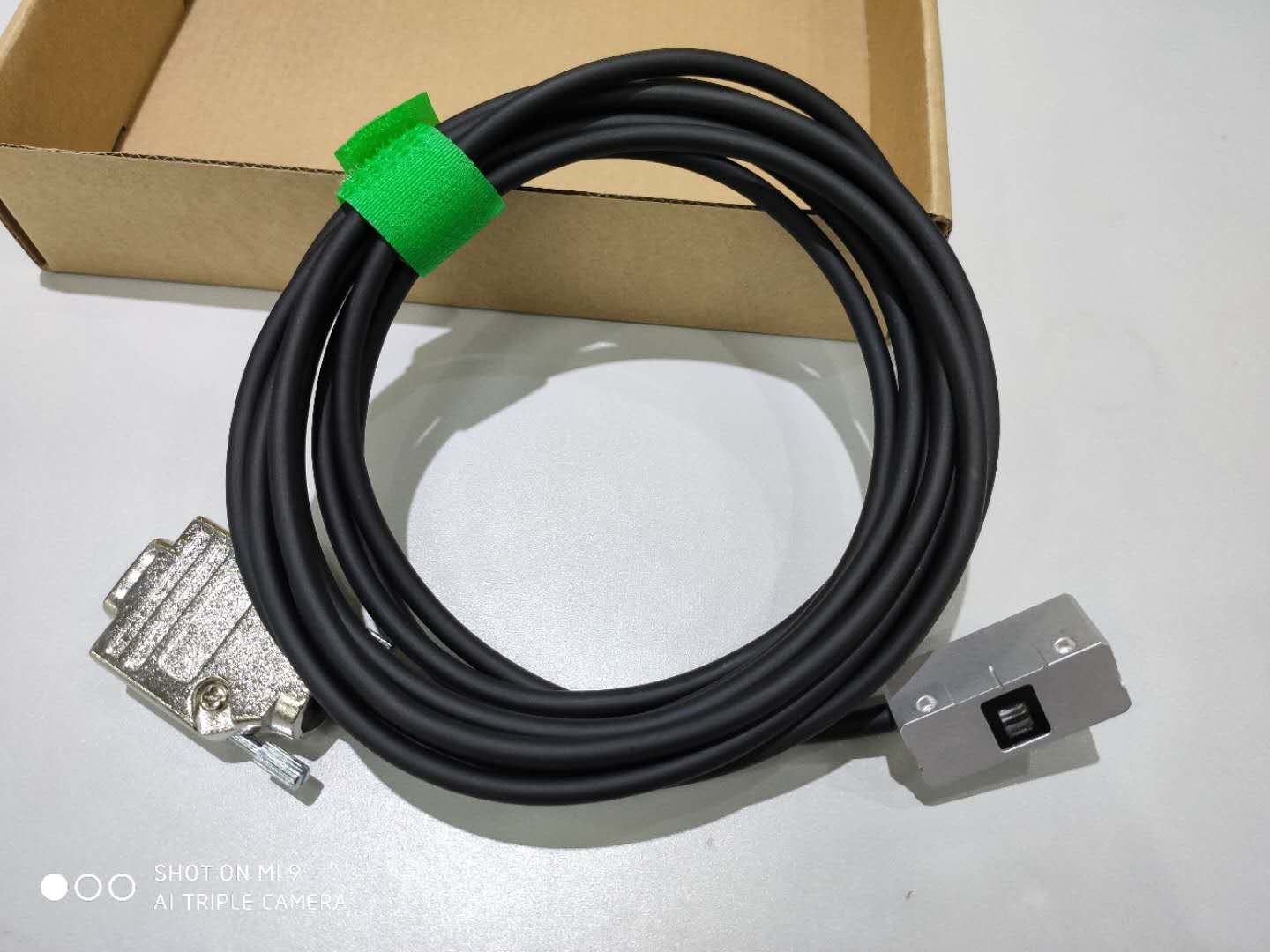

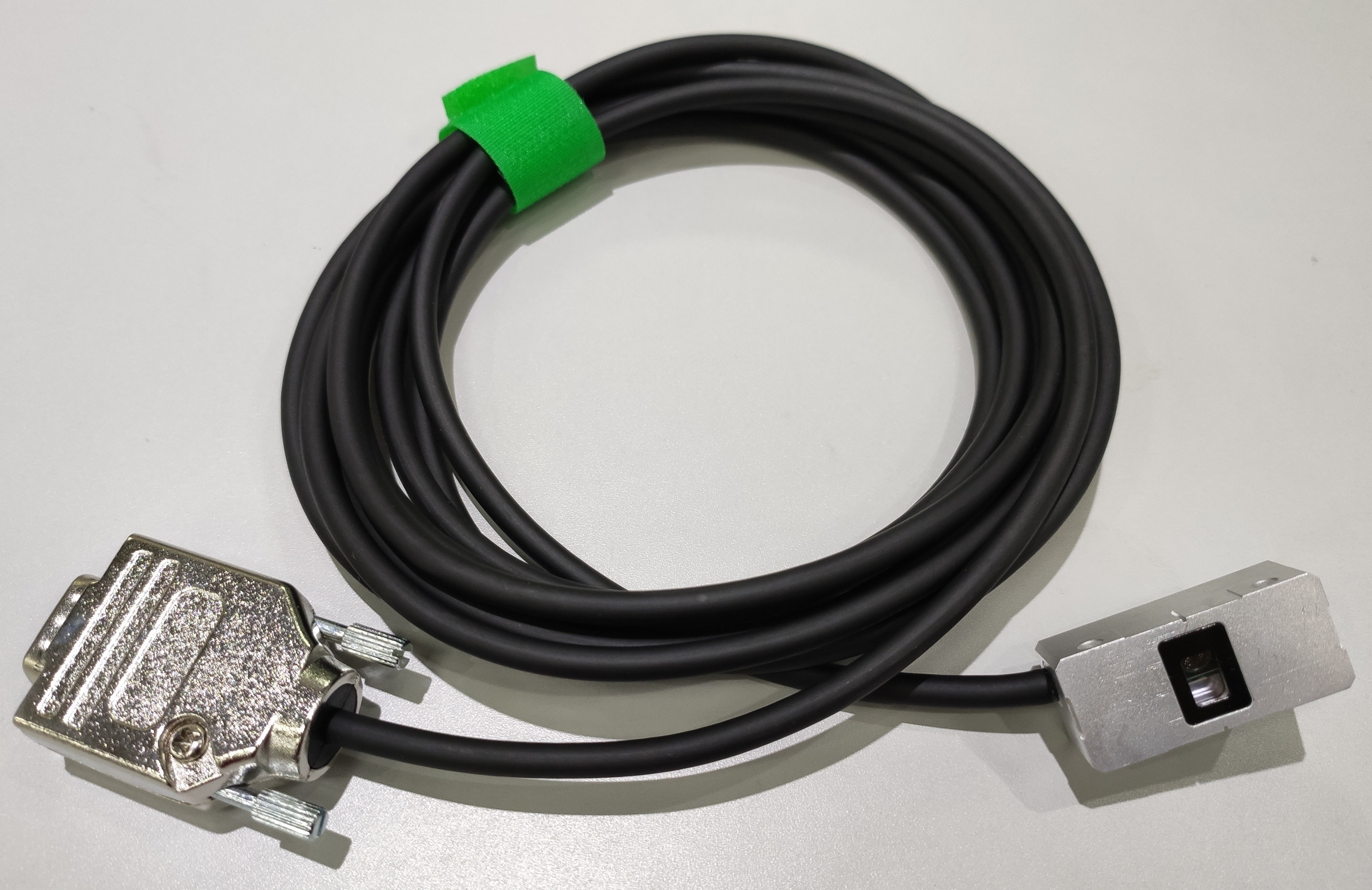

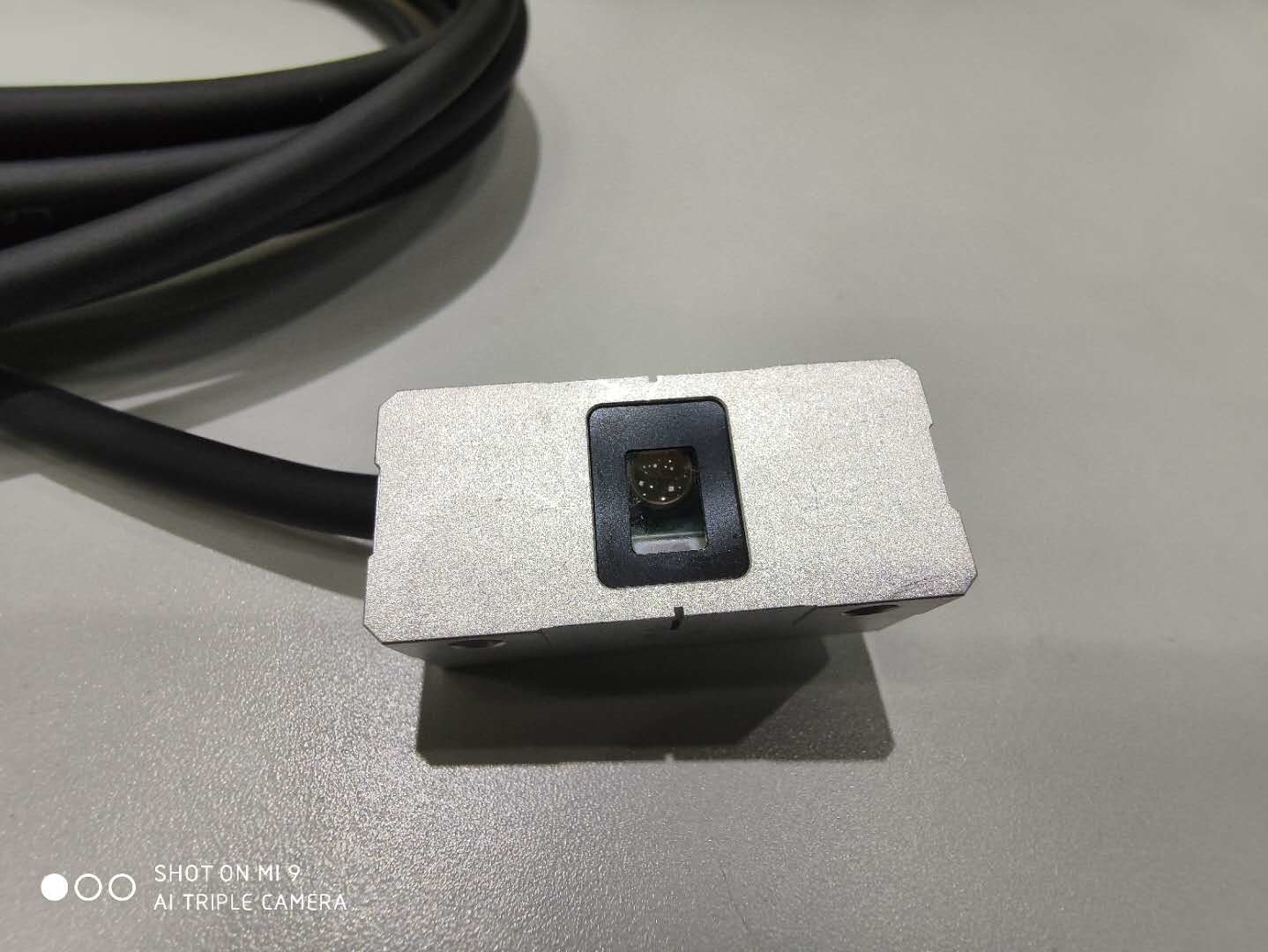

Λεπτομερείς εικόνες.
| Ηλεκτρικές παράμετροι σημάτων | ||
| Διαφορικό TTL |
Θέση σημάτων |
2 διαφορικά επισημαίνουν το Α και το Β |
| Σήμα προέλευσης αναφοράς |
1differential σήματα Ζ |
|
| Πλάτος σφυγμού 90° | ||
| Επίπεδο σημάτων |
RS-422 (TIA/EIA-422-Β) |
|
| Παραγωγή υψηλού επιπέδου ≥ 2.4V όταν το ρεύμα παραγωγής είναι 20 μΑ | ||
| Παραγωγή χαμηλού επιπέδου ≤ 0.4V όταν το ρεύμα παραγωγής είναι 20 μΑ | ||
| Επιτρεπόμενο φορτίο |
Ρεύμα παραγωγής ≤ 30 μΑ |
|
| Σύνθετη αντίσταση 120ohm μεταξύ κάθε ζευγαριού των διαφορικών σημάτων | ||
| SinCos 1Vpp |
Θέση σημάτων |
Σήμα αμαρτίας και σήμα μαρουλιών |
| Σήμα προέλευσης αναφοράς |
1differential σήματα REF |
|
| Πλάτος σφυγμού -18°~ -108° | ||
| Επίπεδο σημάτων |
Χαρακτηριστική αξία 1Vpp επιπέδων Μ 0.6V~1.2V σημάτων |
|
| Απόκλιση συμμετρίας | PN | το /2M ≤ 0,065 | ||
| Γωνία φάσης | φ1+φ2 | γωνία του /2 90°±1°Electron | ||
| Επιτρεπόμενο φορτίο |
Ρεύμα παραγωγής ≤ 10 μΑ |
|
| Σύνθετη αντίσταση 120ohm μεταξύ κάθε ζευγαριού των διαφορικών σημάτων | ||
| Όριο |
Τύπος σημάτων |
Παραγωγή ανοικτών κυκλωμάτων αγωγών |
| Επιτρεπόμενο φορτίο |
Επίπεδο 3.3V~24V εισαγωγής |
|
| Εισαγωγή τρέχον ≤20mA | ||
| Αναγνώστης έτοιμος |
Τύπος σημάτων |
Παραγωγή ανοικτών κυκλωμάτων αγωγών |
| Επιτρεπόμενο φορτίο |
Επίπεδο 3.3V~24V εισαγωγής |
|
| Εισαγωγή τρέχον ≤20mA | ||
CP: Προκειμένου να εξασφαλιστεί η φάση του σήματος προέλευσης, μπορεί να είναι απαραίτητο να ρυθμιστεί ο μαγνήτης προέλευσης.
Η σχέση μεταξύ της ταχύτητας και της ανάλυσης και της συχνότητας
| Ψήφισμα παραγωγής | |||||||
|
|
1um |
0.5um |
0.2um |
0.1um |
50um |
|
|
| Αντίθετη ελάχιστη συχνότητα ρολογιών |
10M |
12M |
12M |
8M |
4M |
2M |
Μέγιστη ταχύτητα |
| 5M |
12m/s |
10m/s |
4m/s |
2m/s |
1m/s |
||
| 2.5M |
10m/s |
5m/s |
2m/s |
1m/s |
0.5m/s |
||
| 1M |
4m/s |
2m/s |
0.8m/s |
0.4m/s |
0,2 |
||
Σύνδεση σημάτων
| Επικεφαλής ακολουθία γραμμών διεπαφών ανάγνωσης | |||
| Αριθμός καρφιτσών |
Λειτουργία |
Αριθμός καρφιτσών |
Λειτουργία |
| ΚΑΡΦΙΤΣΑ 1 |
Διαφορικό TTL A+ (ψηφιακή παραγωγή) SinCos 1Vpp Sin+ (αναλογική παραγωγή) |
ΚΑΡΦΙΤΣΑ 9 |
Διαφορική αμαρτία TTL Α (ψηφιακή παραγωγή) SinCos 1Vpp (αναλογική παραγωγή) |
| ΚΑΡΦΙΤΣΑ 2 |
Διαφορικό TTL A+ (ψηφιακή παραγωγή) SinCos 1Vpp Sin+ (αναλογική παραγωγή) |
ΚΑΡΦΙΤΣΑ 10 |
Διαφορική αμαρτία TTL β (ψηφιακή παραγωγή) SinCos 1Vpp (αναλογική παραγωγή) |
| ΚΑΡΦΙΤΣΑ 3 |
Διαφορικό TTL Z+ (ψηφιακή παραγωγή) SinCos 1Vpp Ref+ (αναλογική παραγωγή) |
ΚΑΡΦΙΤΣΑ 11 |
Διαφορικό TTL ζ (ψηφιακή παραγωγή) SinCos 1Vpp REF (αναλογική παραγωγή)) |
| ΚΑΡΦΙΤΣΑ 4 |
Κενός |
ΚΑΡΦΙΤΣΑ 12 |
Κενός |
| ΚΑΡΦΙΤΣΑ 5 |
Αναγνώστης έτοιμος |
ΚΑΡΦΙΤΣΑ 13 |
Κενός |
| ΚΑΡΦΙΤΣΑ 6 |
Όριο |
ΚΑΡΦΙΤΣΑ 14 |
+5V |
| ΚΑΡΦΙΤΣΑ 7 |
+5V |
ΚΑΡΦΙΤΣΑ 15 |
0V |
| ΚΑΡΦΙΤΣΑ 8 |
0V, εσωτερικό προστατευτικό κάλυμμα (ανάγκη να συνδεθεί με 0V με PIN15 για να ενισχύσει την αποσυμφορητική απόδοση) |
|
|
Έννοια σημάτων
Η έννοια του αναγνώστη έτοιμη και του σήματος ορίου μπορεί να κριθεί συγκεκριμενα αναφορικά με στο δείκτη συστημάτων.
| Επικεφαλής ακολουθία γραμμών διεπαφών ανάγνωσης | |||
| Αριθμός καρφιτσών |
Λειτουργία |
Αριθμός καρφιτσών |
Λειτουργία |
| ΚΑΡΦΙΤΣΑ 1 |
Διαφορικό TTL A+ (ψηφιακή παραγωγή) SinCos 1Vpp Sin+ (αναλογική παραγωγή) |
ΚΑΡΦΙΤΣΑ 9 |
Διαφορική αμαρτία TTL Α (ψηφιακή παραγωγή) SinCos 1Vpp (αναλογική παραγωγή) |
| ΚΑΡΦΙΤΣΑ 2 |
Διαφορικό TTL A+ (ψηφιακή παραγωγή) SinCos 1Vpp Sin+ (αναλογική παραγωγή) |
ΚΑΡΦΙΤΣΑ 10 |
Διαφορική αμαρτία TTL β (ψηφιακή παραγωγή) SinCos 1Vpp (αναλογική παραγωγή) |
| ΚΑΡΦΙΤΣΑ 3 |
Διαφορικό TTL Z+ (ψηφιακή παραγωγή) SinCos 1Vpp Ref+ (αναλογική παραγωγή) |
ΚΑΡΦΙΤΣΑ 11 |
Διαφορικό TTL ζ (ψηφιακή παραγωγή) SinCos 1Vpp REF (αναλογική παραγωγή)) |
| ΚΑΡΦΙΤΣΑ 4 |
Κενός |
ΚΑΡΦΙΤΣΑ 12 |
Κενός |
| ΚΑΡΦΙΤΣΑ 5 |
Αναγνώστης έτοιμος |
ΚΑΡΦΙΤΣΑ 13 |
Κενός |
| ΚΑΡΦΙΤΣΑ 6 |
Όριο |
ΚΑΡΦΙΤΣΑ 14 |
+5V |
| ΚΑΡΦΙΤΣΑ 7 |
+5V |
ΚΑΡΦΙΤΣΑ 15 |
0V |
| ΚΑΡΦΙΤΣΑ 8 |
0V, εσωτερικό προστατευτικό κάλυμμα (ανάγκη να συνδεθεί με 0V με PIN15 για να ενισχύσει την αποσυμφορητική απόδοση) |
|
|
Δείκτης συστημάτων
Το κεφάλι ανάγνωσης RU2 έχει το ενσωματωμένο πολύχρωμο φως δεικτών, που μπορεί να δείξει την τρέχουσα θέση σημάτων, προέλευσης και ορίου, και μπορεί να βοηθήσει την εγκατάσταση και τη ρύθμιση του κεφαλιού ανάγνωσης.
| Αναγνώστης έτοιμος, κρατική έννοια σημάτων ορίου | ||
| Όρος σημάτων |
Αναγνώστης έτοιμος |
Όριο |
| Αγωγός ανοικτός |
Αποσύνδεση γραμμών σημάτων |
Αποσύνδεση γραμμών σημάτων |
| Χαμηλή ένταση της ανάγνωσης του επικεφαλής σήματος |
Όριο ανίχνευσης |
|
| Επικεφαλής υπερβολική επιτάχυνση ανάγνωσης |
|
|
| Ανώμαλη παροχή ηλεκτρικού ρεύματος του κεφαλιού ανάγνωσης |
|
|
| Περάτωση αγωγών |
Επικεφαλής εργασίες ανάγνωσης κανονικά |
Επικεφαλής εργασίες ανάγνωσης κανονικά |
| Άλλες λειτουργίες της ανάγνωσης του επικεφαλής δείκτη | |
| Κόκκινα φώτα επάνω για 0,5 δευτερόλεπτα |
Θέση προέλευσης που ανιχνεύεται |
| Λάμψεις κόκκινου φωτός δύο φορές |
Το λάθος φάσης προέλευσης, πρέπει να ρυθμίσει τη φάση που η ταχύτητα της ανίχνευσης προέλευσης είναι πάρα πολύ γρήγορη. |
