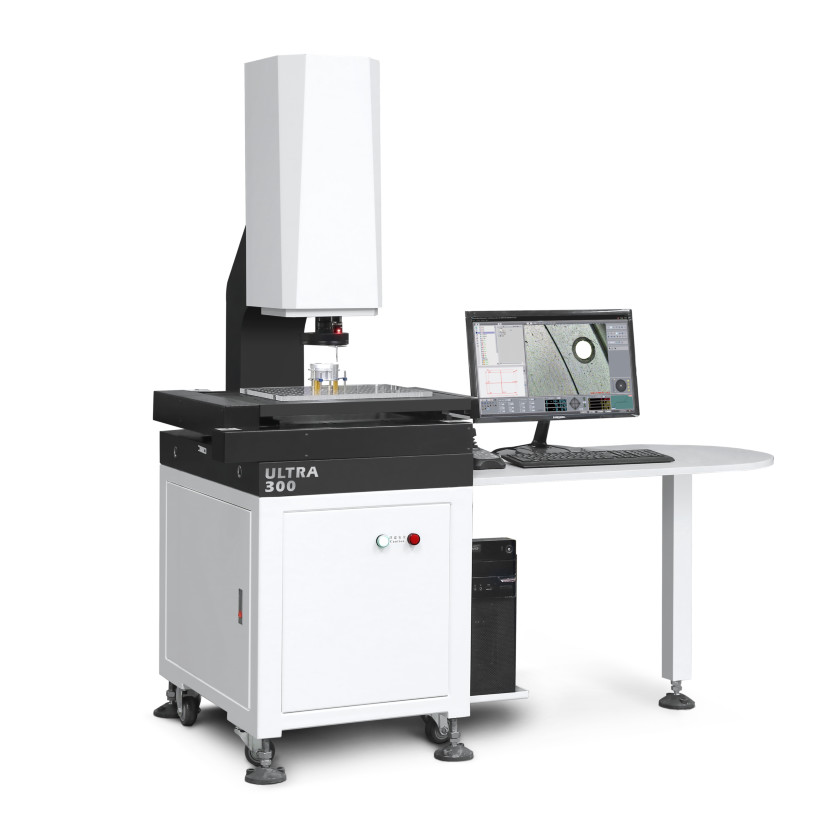

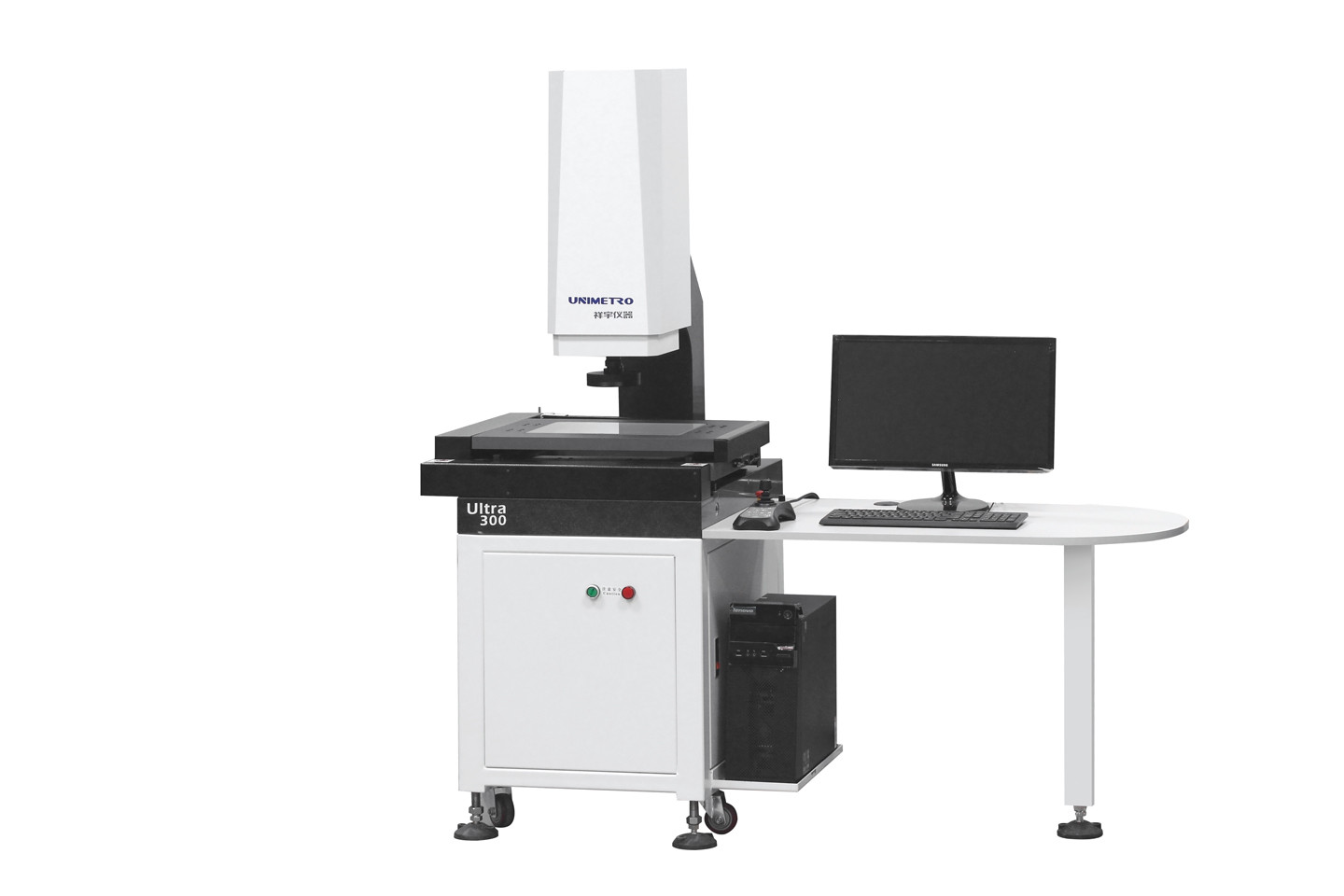

Το ΥΠΕΡΒΟΛΙΚΟ σύστημα μέτρησης οράματος σειράς είναι ένα cantilever υψηλό αυτόματο όραμα ακρίβειας πλήρως μετρώντας τη μηχανή που αναπτύσσεται για τη μέτρηση GD&T με τον τριαξωνικός αυτόματο μηχανοποιημένο έλεγχο. Εξόπλισε με την αυτόματη εστίαση, τον αυτόματο έλεγχο φωτισμού, και την αυτόματη μετακίνηση της διαμόρφωσης υλικού και λογισμικού για να κάνει τη μέτρηση των γραμμικών και γεωμετρικών διαστάσεων γρήγορα και ακριβώς.





<>Χαρακτηριστικά προϊόντων

◆Έλεγχος ποιοτικών λεπτομερειών
1) Βάση γρανίτη και στήλη, άριστη σταθερότητα
2) Το στάδιο εργασίας αργιλίου, κάνει τον έλεγχο κινήσεων τη γρήγορη αντίδραση και εύκαμπτος
3) Στάδιο εργασίας με τη σκληρή αντι-γρατσουνιά επεξεργασίας επιφάνειας οξείδωσης
4) Πρότυπα με το γραμμικό οδηγό ακρίβειας, αλέθοντας βίδα σφαιρών και σερβο μηχανή κ.λπ. εναλλασσόμενου ρεύματος, για να εξασφαλίσει την ακρίβεια και τη σταθερότητα του συστήματος κινήσεων
5) Το ολοκληρωμένο σύστημα ελέγχου, που ενσωματώνονται με τον έλεγχο κινήσεων, και όλος ο έλεγχος σημάτων ως φωτισμός και γραμμική ανάγνωση κλίμακας, εξασφαλίζουν ότι η απόδοση της μηχανής είναι εξαιρετικά σταθερή.

◆Διαμόρφωση υψηλής επίδοσης
1) Τριαξωνικός CNC αυτόματος έλεγχος XYZ και ακριβής προσδιορισμός θέσης
2) 1 γραμμική κλίμακα γυαλιού υψηλής ακρίβειας um για να εξασφαλίσει την ακρίβεια προσδιορισμού θέσης και την ακρίβεια μέτρησης του συστήματος
3) Κάμερα χρώματος υψηλής ανάλυσης GIGA για να ικανοποιήσει τις ανάγκες της σαφούς παρατήρησης και της ακριβούς μέτρησης
4) 6.5x υψηλής ευκρίνειας χτυπήστε το φακό ζουμ, τον ακριβή διπλασιασμό και μια φορές διόρθωση εικονοκυττάρου που απαιτείται μόνο

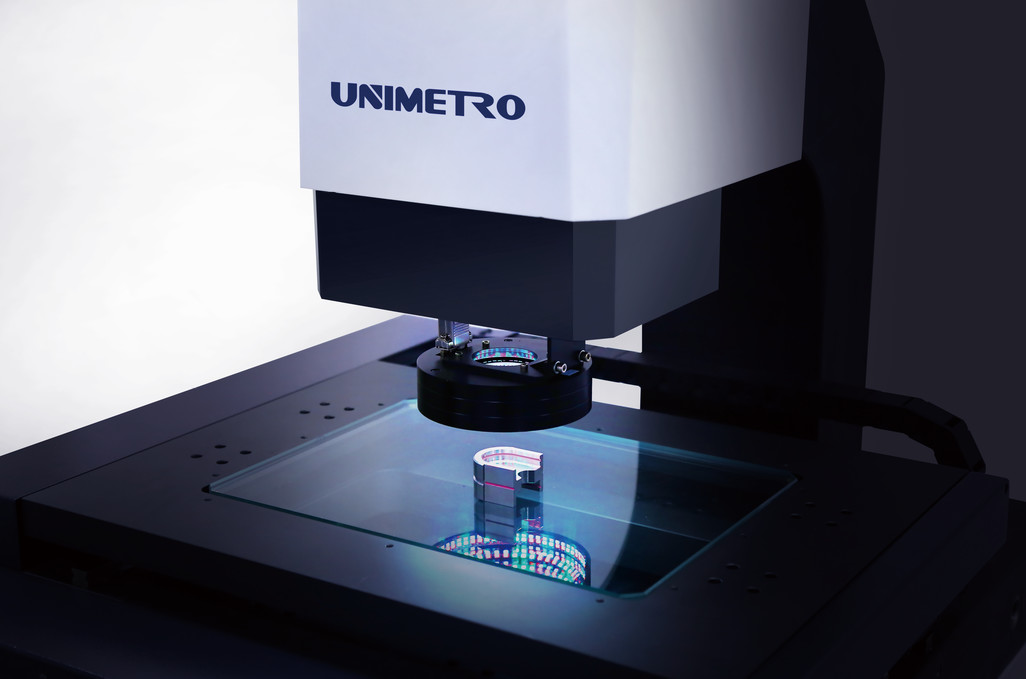

5) Με των προγραμματίσημων επιφάνειας 5 δαχτυλιδιών 8 οδηγήσεων τμήματος κρύοι φωτισμού και περιγράμματος ενσωματωμένη ευφυής ελαφριά η ρύθμιση των οδηγήσεων ο παράλληλος φωτισμός και, αυτό μπορούν αυτόματος έλεγχος η φωτεινότητα στο τμήμα 8 και να πραγματοποιήσουν τη ρύθμιση φωτεινότητας 256 επιπέδων έξυπνα.

◆Αποδοτικό λογισμικό μέτρησης
1) Με το σύνθετο RationalVue εξωτερικός-σειράς που μετρά το λογισμικό, η ΥΠΕΡΒΟΛΙΚΗ σειρά είναι ικανή για να προσφέρει σε ισχυρό 2D/3d τη σύνθετη λειτουργία μέτρησης
2) Απλή και εύκολη να καταλάβει τη λειτουργία η διεπαφή καθιστά τη μέτρηση απλούστερη και αποδοτική
3) Το αυτόματο πρόγραμμα μέτρησης μπορεί να τεθεί ως στόχος να ολοκληρώσει τη μέτρηση batch αποτελεσματικά και γρήγορα.

◆Εύκαμπτο expansibility
1) Οι πολυ τύποι αισθητήρων μη-επαφών και το γρήγορα fixturing σύστημα είναι για την επιλογή, η οποία μπορεί να ικανοποιήσει τη διαφορετική απαίτηση μέτρησης από τους διαφορετικούς πελάτες

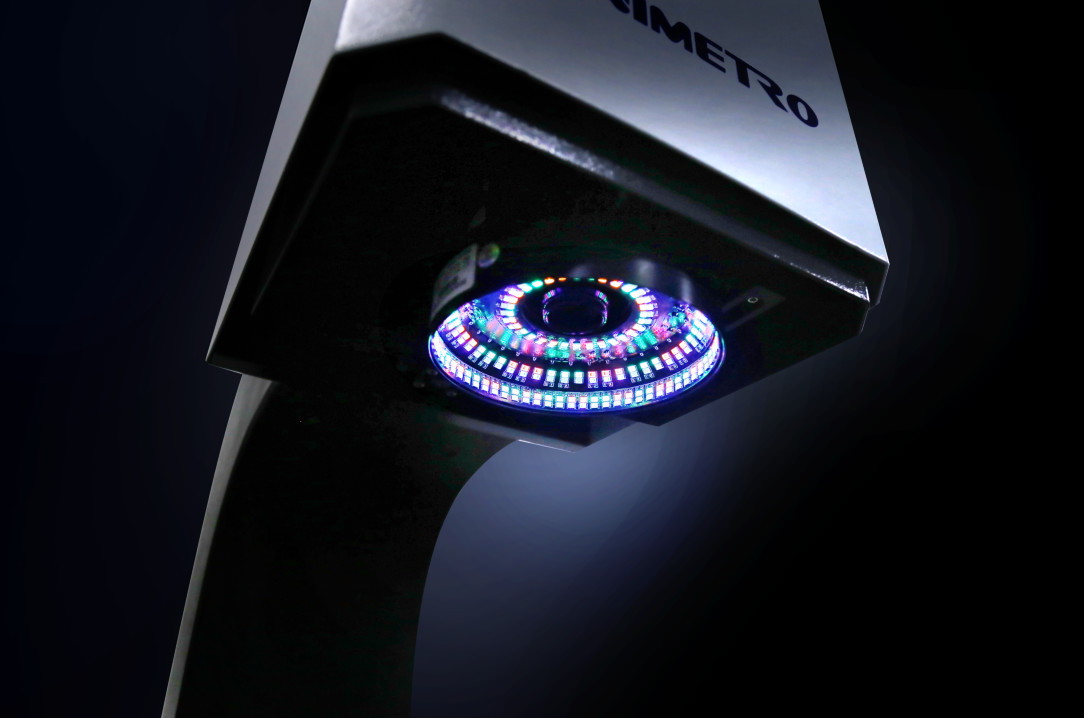

2) Το φως δαχτυλιδιών των οδηγήσεων χρώματος Mavable είναι διαθέσιμο για την ΥΠΕΡΒΟΛΙΚΉ σειρά, που καθιστά τη σειρά πιό εύκαμπτη και ισχυρή στα διαφορετικά μέρη με τα διαφορετικά είδη υλικών ή μορφών, προσφέρει την ισχυρότερη εφαρμογή μέτρησης.
3) Χάρι εύκαμπτο expansibility της ΥΠΕΡΒΟΛΙΚΗΣ σειράς, είναι συμβατό με τον έλεγχο αφής, μη-επαφή που μετρά τους αισθητήρες και το βραχίονα ρομπότ, ιδιαίτερα αύξηση η αποδοτικότητα μέτρησης.





Παράμετροι

Πρότυπο		ΕΞΑΙΡΕΤΙΚΑ 300	ΕΞΑΙΡΕΤΙΚΑ 400	ΕΞΑΙΡΕΤΙΚΑ 500	ΕΞΑΙΡΕΤΙΚΑ 600
X/Y-άξονας ταξίδι (χιλ.)		300x200	400x300	500x400	600x500
Ταξίδι ζ-άξονα		200mm (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών)
X/y/z-3 γραμμική κλίμακα άξονα		Γραμμικό ψήφισμα κλίμακας γυαλιού: 0.1um
Τρόπος καθοδήγησης		Γραμμικός οδηγός ακρίβειας, double-track διπλός οδηγός ολισθαινόντων ρυθμιστών.

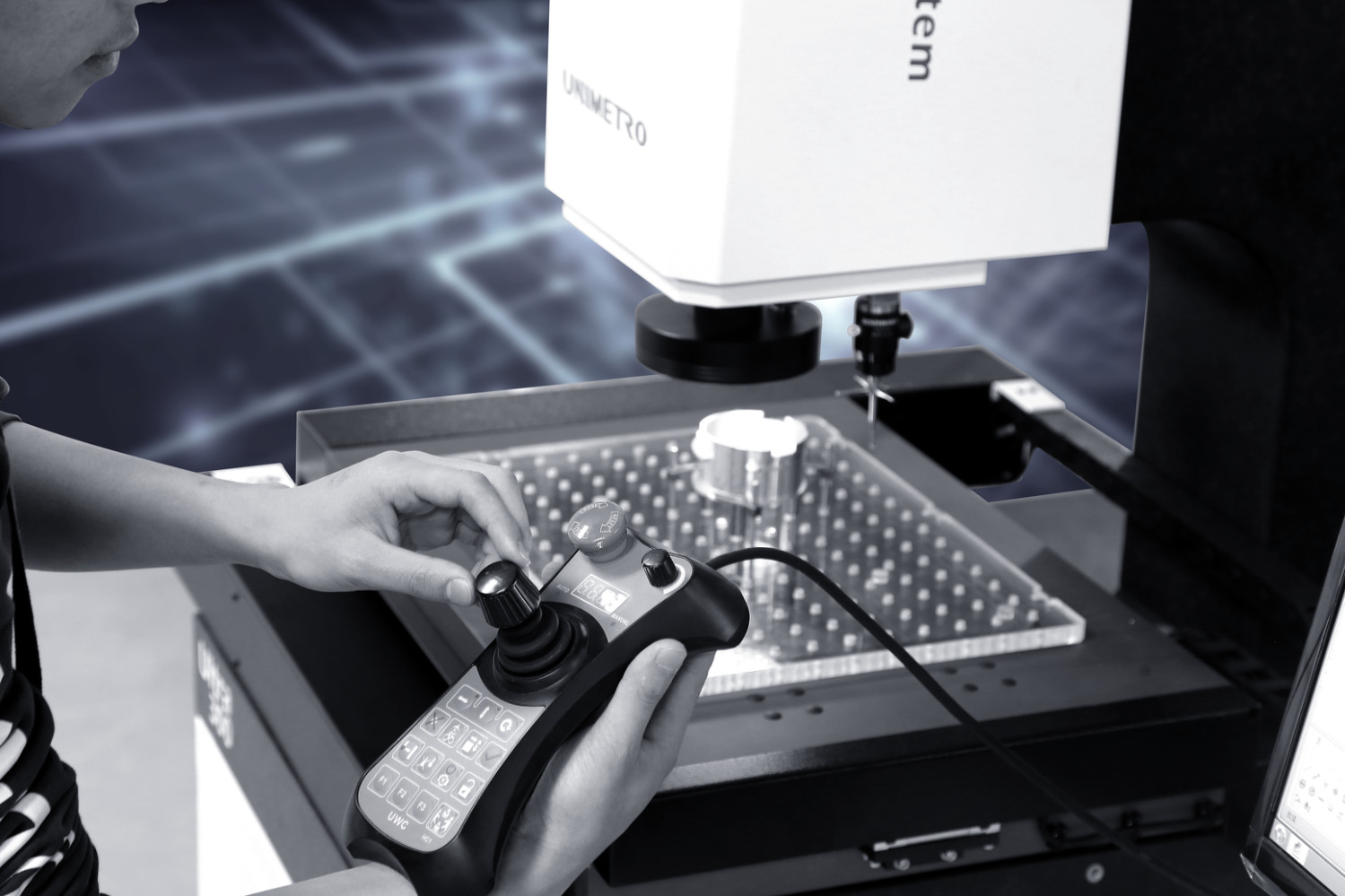

Τρόπος λειτουργίας		Ελεγκτής πηδαλίων, λειτουργία ποντικιών, αυτόματο πρόγραμμα ανίχνευσης.
Ακρίβεια		XYZ-άξονας: ≤2.5+L/200um
Επανάληψη		±2.5um
Τηλεοπτικό σύστημα	CCD	Υψηλός καθορισμός 1/3» κάμερα χρώματος CCD
	Φακός	6.5X συνεχίζουν το φακό ζουμ κρότου Οπτική ενίσχυση: 0.7X-4.5X Τηλεοπτική ενίσχυση: 26X~172X (" όργανο ελέγχου 21,5)
Σύστημα φωτισμού	Περίγραμμα	Παράλληλος φωτισμός περιγράμματος οδηγήσεων
	Επιφάνεια	0~255 διευθετήσιμο 5 δαχτυλίδι Stepless 8 φωτισμός επιφάνειας των οδηγήσεων τμήματος
Ενίσχυση		0.7X~4.5X
Μέτρηση του λογισμικού		UNIMETRO 2$ο πλήρως αυτόματο μετρώντας λογισμικό
Χωρητικότητα φορτίων		±2.5um
Εργασιακό περιβάλλον		25Kg
Παροχή ηλεκτρικού ρεύματος		Θερμοκρασία 20℃±2℃, σειρά υγρασίας<2>
Ddimension (W*D*H) (χιλ.)		220V/50Hz/10A
Ddimension (W*D*H) (χιλ.)		1600*780*1700	1750*920*1700	1900x1080x1700	1050*1280*1700
Καθαρό βάρος (κλ)		380	450	600	800

* Το Λ μετρά το μήκος (χιλ.), τη μηχανική ακρίβεια του ζ-άξονα και στρέφει την ακρίβεια συσχετίζεται με την επιφάνεια του κομματιού προς κατεργασία.
* Η ενίσχυση είναι κατά προσέγγιση αξία, συσχετίζεται με τη διάσταση του οργάνου ελέγχου και του ψηφίσματος.
* Οπτικό πεδίο (χιλ.) = (diagonal*Horizontal*Vertical)
* ο στόχος 0.5X ή 2X είναι προαιρετικός διαθέσιμος, και πραγματοποιεί την ενίσχυση εικόνας: 13X~86X ή 52X~344X.



Λειτουργία λογισμικού

◉Αρχείο και μέτρο CAD εισαγωγής
◉Σειρά μερών και μακρο μέτρηση
◉Αυτόματη μέτρηση εστίασης και ύψους
◉Η λειτουργία πλοήγησης βοηθά γρήγορα
◉Ισχυρή γεωμετρική λειτουργία μέτρησης
◉Πολλαπλάσιες εκθέσεις στοιχείων και γραφική λειτουργία παραγωγής στοιχείων

◉Εύκαμπτο πρόγραμμα χρηστών
◉Δημιουργία των στοιχείων αναφοράς
◉Ισχυρή άκρη που ανιχνεύει τη λειτουργία
◉Ενισχυτικά πολλαπλάσια εξωτερικά εξαρτήματα
◉Αυτόματος υπολογισμός της γεωμετρικής ανοχής στοιχείων
◉Μετρώντας την περίπλοκη παραγωγή γρήγορα και βολικά
