Ψήφισμα: | 0,1 um | Σκηνική φόρτωση εργασίας: | 10kg |
---|---|---|---|
Εξωτερική απόλυτη μέτρηση διάστασης: | 0 - 100mm | Εξωτερική μέτρηση αύξησης διάστασης: | 0750mm |
Υψηλό φως: | οριζόντιας προβολής προφίλ,μηχανή προβολέων σχεδιαγράμματος |
Χαρακτηριστικά γνωρίσματα
Η βάση μηχανών χρησιμοποιεί το χυτοσίδηρο υψηλής επίδοσης, με τη διαδικασία γήρανσης, την υψηλή σταθερότητα.
Ο μετρώντας άξονας χρησιμοποιεί βελτιστοποιεί το τετραγωνικό σχέδιο, εξασφαλίζει τη σταθερότητα μετακίνησης κατά τη διάρκεια της διαδικασίας μέτρησης.
Πολλαπλάσια ισχυρά εξαρτήματα για την επιλογή, που ικανοποιεί τη διαφορετική απαίτηση μέτρησης.
Η πηγή φωτός κιγκλιδωμάτων χρησιμοποιεί την υπέρυθρη γεννήτρια, η οποία είναι με το πλεονέκτημα της χαμηλής τάσης, χαμηλό τρέχον, μικρό μέγεθος, μακράς διαρκείας κύκλος.

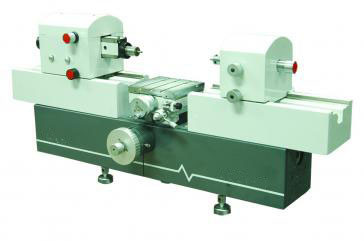

Το μήκος unidl-36H που μετρά τη μηχανή χρησιμοποιεί την υψηλή ακρίβεια μετρώντας το σύστημα, που συμφωνεί με την αρχή Abbe, που προσφέρει την υψηλή ακρίβεια μέτρησης.
Η σειρά χρησιμοποιεί το οπτικό σύστημα κιγκλιδωμάτων υψηλής επίδοσης και το σύστημα υποδιαίρεσης, με την υψηλές ακρίβεια και τη σταθερότητα.
Συμπεριλαμβανομένου του ισχυρού λογισμικού, αντισταθμίζοντας το λάθος και τα λάθη ανάγνωσης που προκαλούνται από τη διαφορά θερμοκρασίας, και αυτόματα προσδιορίζοντας τη λειτουργία σημείων καμπής συμπεριλαμβανόμενη.
Παράμετροι
Μέτρηση της σειράς (χιλ.):
Εξωτερική διάσταση: απόλυτα μετρώντας 0 - 100, αύξηση που μετρούν 0-750
Εσωτερική διάσταση: χρησιμοποιώντας το μικρό μετρώντας γάντζο, (μέγιστο βάθος 12, ανώτατο πάχος 50): 10-480
Χρησιμοποίηση του μεγάλου γάντζου (ανώτατο βάθος 50, ανώτατο πάχος 85): 30-450
Χρησιμοποίηση της ηλεκτρικής συσκευής που μετρά: η χρησιμοποίηση του ηλεκτρικού μετρώντας τη γάντζου είναι 1-60, κατά χρησιμοποίηση του καθολικού γάντζου είναι 14-112
Ψήφισμα: 0.1um
Ακρίβεια: (θερμοκρασία 20°C±0.2°C)
Πρότυπο | Εξωτερική μέτρηση διάστασης | Εσωτερική μέτρηση διάστασης |
JD36 | 0.3um | 0.7um |
Jd36-χ | 0.2um | 0.6um |
Τα εσωτερικά νήματα κεντροθετούν τη διάμετρο που μετρά:
Χρησιμοποίηση του μικρού γάντζου (η μικρή διάμετρος είναι 13-30)
Χρησιμοποιώντας το μεγάλο γάντζο, η μικρή διάμετρος είναι 31-2 Χ (70 - το πάχος τοίχων), ρίχνει: 0,5 - 6
Εξωτερική κεντρική διάμετρος που μετρά (χιλ.): μέγιστο 200, πίσσα 1 - 6
Μέτρηση της δύναμης (Ν): 0, 1,5, 2,5
Λάθος επίδειξης αξίας:
Πρότυπο | Εξωτερική μέτρηση διάστασης | Εσωτερική μέτρηση διάστασης |
JD36 | 2σ≤0.2um | 2σ≤0.4um |
Jd36-χ | 2σ≤0.1um | 2σ≤0.3um |
Καθολικό λειτουργώντας στάδιο: εγκαθιστώντας τη διάσταση (χιλ.), περίπου 160 X 160
Σειρά ρύθμισης ύψους (0-100) χιλ., εγκάρσιο ταξίδι: 25 χιλ.
Γύρω από τον άξονα Υ που κλίνουν: ±3 βαθμοί, σκηνική περιστροφή εργασίας: ±4 βαθμοί
Σκηνική φόρτωση εργασίας: 10kg
Μέτρηση ταιριάζοντας με διάστασης διαμέτρων κάλυψης της εσωτερικής: φ6H7
Εξωτερική διάμετρος της μετρώντας ράβδου κάλυψης και του εσωτερικού ταιριάσματος κάλυψης μέτρησης: φ6g6
Εργασιακό περιβάλλον: θερμοκρασία 20℃±0.5℃, υγρασία ≤60%RH
Βάρος: 170kg
Διάσταση (χιλ.): 1060 X 390 X 450
