| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | UNIMETRO |
| Αριθμό μοντέλου: | λεπτός |
| Ποσότητα παραγγελίας min: | 1 |
| Τιμή: | Discussible |
| Συσκευασία λεπτομέρειες: | Ξύλο υπόθεση |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T / T |
| Δυνατότητα προσφοράς: | 5 σετ ανά μήνα |
| Κάμερα: | Βιομηχανικός βαθμός 1/2» κάμερα χρώματος CCD | Ενίσχυση: | 33-195X |
|---|---|---|---|
| Οδηγώντας σύστημα: | Πλήρης CNC στενός-βρόχων έλεγχος, σερβο μηχανή εναλλασσόμενου ρεύματος, άξονας 3 αυτόματος και προγρ | Γραμμικό ψήφισμα κλίμακας: | 1um/0.5um/0.25um/0.1um για προαιρετικό |
| Μέτρηση του λογισμικού: | Λογικό τρισδιάστατο σύνθετο VUE που μετρά το λογισμικό | ||
| Υψηλό φως: | όραμα που μετρά τη μηχανή,όραμα που μετρά τα συστήματα,τρισδιάστατο σύνθετο σύστημα μέτρησης οράματος |
||
Εισαγωγή

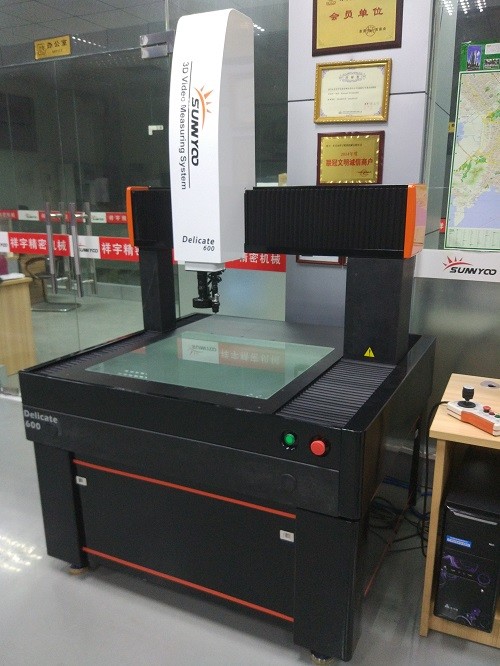

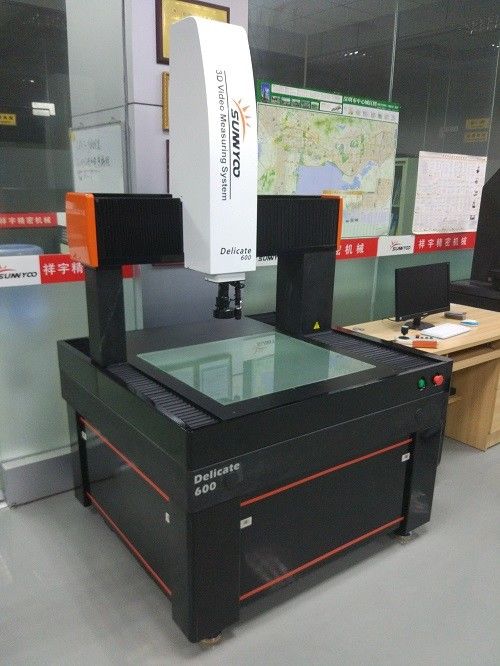

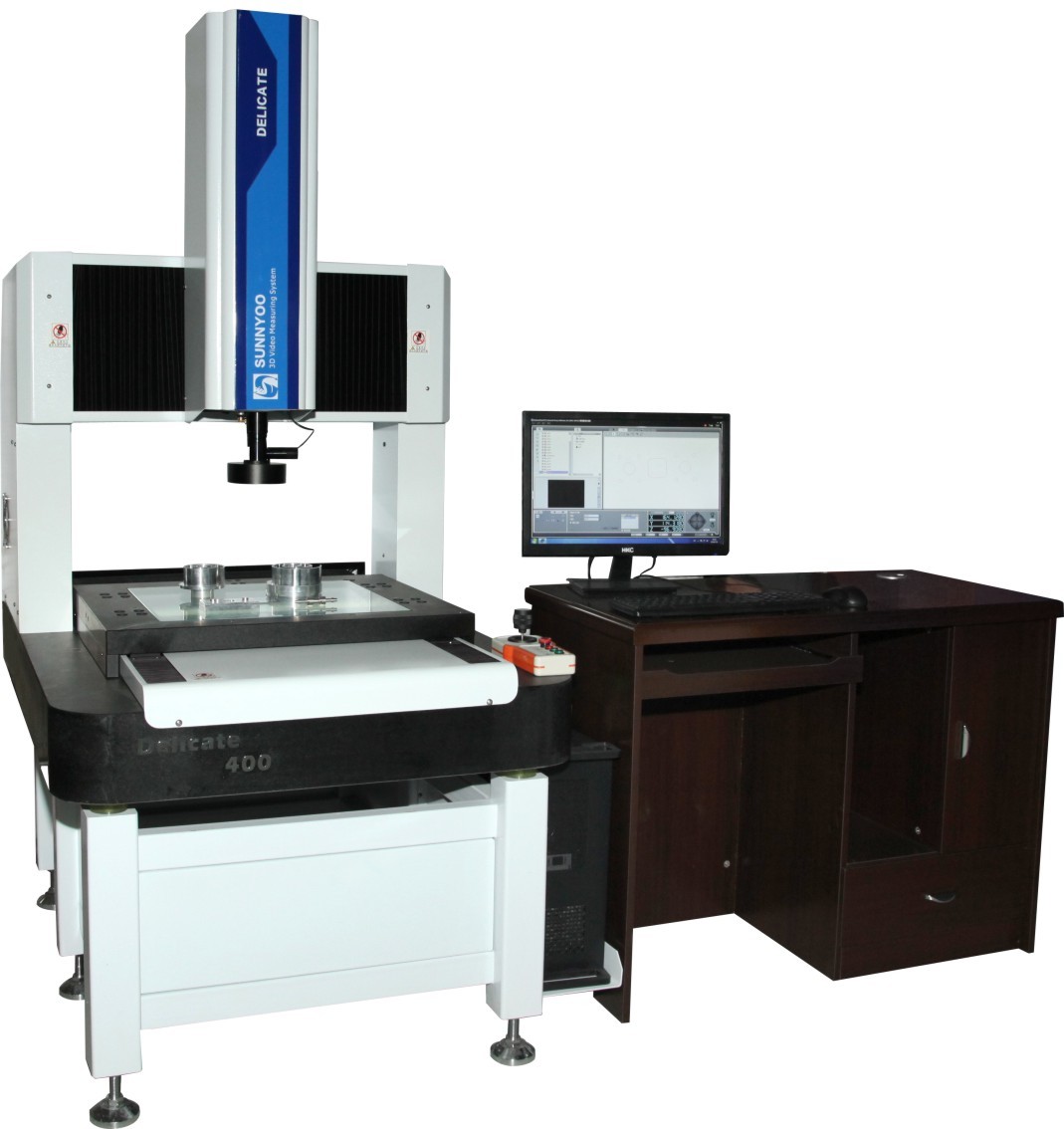

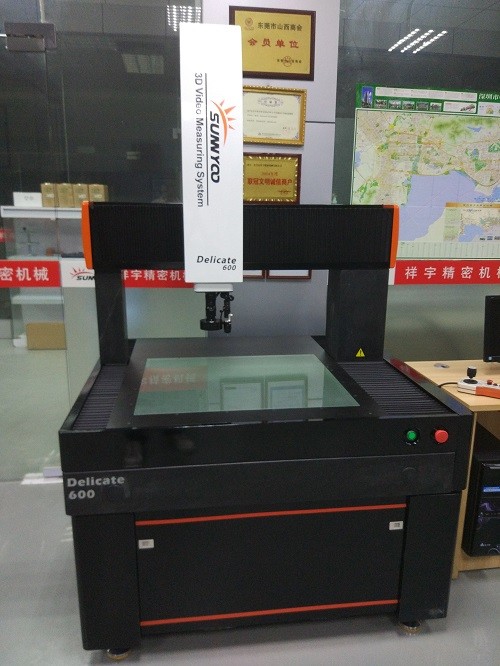

●Η λεπτή μηχανή μέτρησης οράματος σειράς που σχεδιάζεται και που δημιουργείται από UNIMETRO, είναι μια σύνθετη μηχανή μέτρησης οράματος. Χτίζεται βασισμένος στη προηγμένη τεχνολογία της οπτικής, της εξέτασης, του αισθητήρα λέιζερ και του ελέγχου κινήσεων, η οποία εξασφαλίζει την απόδοση ακρίβειας, επανάληψης και κινήσεων.
●Η λεπτή σειρά είναι μια σημαντική συσκευή για την ακριβή επιθεώρηση, QC, και την παραγωγή.
●Η λεπτή μηχανή μέτρησης οράματος σειράς είναι ένα υψηλής ποιότητας σύνθετο όργανο μέτρησης με τη μέτρηση συντεταγμένων και την οπτική τεχνολογία εικόνας, η οποία προέρχεται από το γερμανικό σχέδιο δομών.
Χαρακτηριστικά γνωρίσματα
1. βάση μηχανών γρανίτη 000 βαθμού, λειτουργώντας πίνακας και ατσάλινος σκελετός, για να εξασφαλίσει τη σταθερότητα δομών της μηχανής κατά τη διάρκεια της μετακίνησης.
2. Το σύστημα ελέγχου κινήσεων στενός-βρόχων, που συντονίζεται με το υλικό υψηλός-ακρίβειας, ο προσδιορισμός θέσης άξονα μηχανών μπορεί να είναι γρήγορο και ακριβές.
3. Γραμμική κλίμακα Renishaw που ενσωματώνεται, για να προσφέρει την υψηλή ακρίβεια μέτρησης και τη σταθερή απόδοση.
4. Χρησιμοποίηση των αρχικών σερβο μηχανών της Panasonic για να αυξήσει την ταχύτητα, το ragidity και τη σταθερότητα μετακίνησης.
5. Γραμμικό guideway υψηλός-ακρίβειας εγγυάται την ακρίβεια και τη σταθερότητα της μετακίνησης.
6. Πολλαπλάσια επιλογή για το φακό ή τις κάμερες βασισμένο στις απαιτήσεις των πελατών, για να ικανοποιήσουν το διαφορετικό όραμα που μετρά την απαίτηση.
7. Τρισδιάστατο σύνθετο λογισμικό RationalVue διαθέσιμο:
Εξαρτήματα οργάνων
το 2$ο λογισμικό επιθεώρησης + τρισδιάστατο λογισμικό επιθεώρησης + λογισμικό + μορφή αντιστροφής CAD που αναλύουν το λογισμικό + περιγράφει το λογισμικό ανίχνευσης + το στατιστικό λογισμικό SPC + λογισμικό off-$l*line προγραμματισμού + λογισμικό αξιολόγησης ανοχής.
◆Ανοικτές επιλογές
Οπτικός φακός CCD – διαφορετική λύση για την επιλογή βασισμένη στα διαφορετικά μετρώντας αντικείμενα, προκειμένου να κερδηθεί η γρηγορότερη και σταθερότερη εικόνα βασισμένη στις διαφορετικές απαιτήσεις μέτρησης.
Έλεγχος αφής – Για να επιτύχει την τρισδιάστατη μέτρηση
Αισθητήρες λέιζερ – Για το ύψος, μέτρηση μη-επαφών βάθους και λειότητας
Παράμετροι
| Πρότυπο |
Λεπτά 400 CNC |
Λεπτά 500 CNC |
Λεπτά 600 CNC |
||
|
Διάσταση (χιλ.) |
1300*1100*1800 |
1400*1200*1800 |
1500*1300*1800 |
||
|
Μέτρηση της σειράς (χιλ.) |
Μέτρηση της σειράς (χιλ.) |
400 |
500 |
600 |
|
|
Υ |
300 |
400 |
500 |
||
|
Ζ |
200 |
|
|
||
|
Μέτρηση της ακρίβειας (um) |
3+L/100 |
5+L/100 |
|||
|
Βάρος (κλ) |
1800 |
2500 |
3000 |
||
|
Εικόνα και μέτρηση του συστήματος |
Κάμερα |
Βιομηχανικός βαθμός 1/2» κάμερα χρώματος CCD |
|||
|
Αντικειμενικός φακός |
Το εγχειρίδιο ο φακός ζουμ/ο φακός φακών 0.7-4.5X/Navitar Autozoom για προαιρετικό |
||||
|
Ενίσχυση |
33-195X |
||||
|
Τομέας οράματος |
8.1-1.3 |
||||
|
Απόσταση εργασίας |
108mm |
||||
|
Μέτρηση του ψηφίσματος |
0.001mm |
||||
|
Γραμμικό ψήφισμα κλίμακας |
1um/0.5um/0.25um/0.1um για προαιρετικό |
||||
|
Οδηγώντας σύστημα |
Πλήρης CNC στενός-βρόχων έλεγχος, σερβο μηχανή εναλλασσόμενου ρεύματος, άξονας 3 αυτόματος και προγραμματίσημος, έλεγχος πηδαλίων, έλεγχος πληκτρολογίων |
||||
|
Μέτρηση του λογισμικού |
Λογικό τρισδιάστατο σύνθετο VUE που μετρά το λογισμικό |
||||
|
Φωτισμός |
Οι προγραμματίσημες οδηγήσεις δαχτυλιδιών 8 τμημάτων για το φως επιφάνειας, 40 τμήματα χτυπούν τις οδηγήσεις για την επιλογή, ελαφρύ, ομοαξονικό φως περιγράμματος των οδηγήσεων παράλληλο για την επιλογή. |
||||
|
Παροχή ηλεκτρικού ρεύματος |
220V±10% (εναλλασσόμενο ρεύμα) 50Hz, που στηρίζει με resistance≦4Ω απαιτείται |
||||
|
Εργασιακό περιβάλλον |
Θερμοκρασία: 18-24°C, υγρασία: 30%-75%, αποφύγετε τη δόνηση |
||||
Πληροφορίες επιχείρησης
Το Client&Agent μας
| FAQ |
|---|
 Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση; |
 Α1: Είμαστε ένα εργοστάσιο και δόσιμο σας της γρηγορότερης απάντησης σε 24 ώρες. |
| Q2: Ποια είναι η επιχείρησή σας κυρίως μέσα; |
| A2: Είμαστε κυρίως όραμα προϊόντων μετρώντας τη μηχανή, συντεταγμένη που μετρά τη μηχανή, CMM&VMM fixturesetc. |
| Q3: Πώς να επιλέξει την κατάλληλη προδιαγραφή; |
| A3: Εφ' όσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος για να μετρηθείτε, η επαγγελματική ομάδα μας θα σας συμβούλευε της οργάνου μέτρησης των κατάλληλων προδιαγραφών. |
| Q4: Δέχεστε την προσαρμοσμένη υπηρεσία; |
| A4: Να είστε βέβαιος! Μπορούμε να παρέχουμε όχι μόνο τις χαρακτηριστικές μηχανές, αλλά και τις μηχανές που προσαρμόζονται στις ανάγκες του πελάτη. |
| Q5: Ποια είναι η περίοδος εξουσιοδότησής σας; |
| A5: Η περίοδος εξουσιοδότησης προϊόντων μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή, και έχουμε βελτιωμένος πολύ σε μερικά εύθραυστα μέρη. Μπορείτε να είστε σίγουροι της ποιότητας των προϊόντων μας. |
