Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | UNIMETRO |
Πιστοποίηση: | ISO, CE |
Αριθμό μοντέλου: | Ranger600 |
Ποσότητα παραγγελίας min: | 1set |
Τιμή: | negotiable |
Συσκευασία λεπτομέρειες: | Ξύλινο Vacuum package case+ |
Χρόνος παράδοσης: | 15 ημέρες |
Όροι πληρωμής: | T/T, L/C, D/A, D/P, Western Union, MoneyGram, MoneyGram |
Δυνατότητα προσφοράς: | 50Sets το μήνα |
Όνομα προϊόντων: | Μηχανή επιθεώρησης εργαλείων υψηλής ακρίβειας με υπηρεσία OEM ODM | Πρότυπο: | Ranger600 |
---|---|---|---|
Εφαρμογές: | Κάθετη, κωνική, κεφαλή κοπής, μαχαίρι ειδικού σχήματος | Εξουσιοδότηση: | 12 μήνες |
Ανάλυση Lineat Scale: | 0.1um | Τρόπος: | Χειρωνακτικός ή αυτόματος |
Απόσταση εργασίας: | 90mm | Υπηρεσία: | COEM, ODM |
Υψηλό φως: | Σύστημα επιθεώρησης εργαλείων cOem,Υψηλό σύστημα επιθεώρησης εργαλείων ακρίβειας,Σύστημα επιθεώρησης εργαλείων ODM |
Περιγραφή

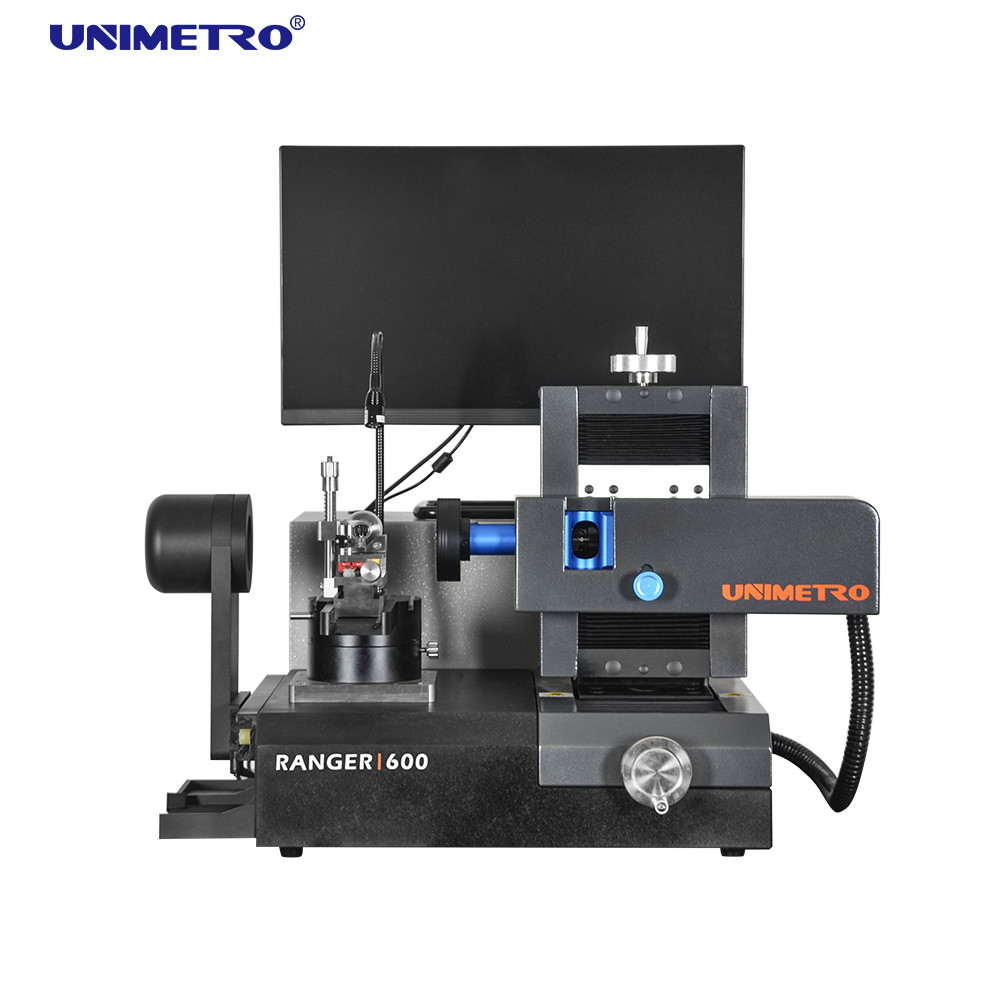

Το σύστημα επιθεώρησης εργαλείων UNIMETRO RANGER600 είναι η καθολική μετρώντας μηχανή για τα τρυπάνια, τους κόπτες άλεσης και τους μετρητές και φρεζάρει στο πλαίσιο ενός εύκαμπτου φωτίζοντας συστήματος. Χάρι στο συμπαγές σχέδιο και τη μεγάλη σταθερότητα, το RANGER600 μπορεί να υιοθετηθεί στο δωμάτιο μετρολογίας, λαμβάνουσα επιθεώρηση, ή άμεσα στην παραγωγή.
Παράμετροι
Όνομα προϊόντων |
Πολλών χρήσεων μηχανή επιθεώρησης εργαλείων για τα διαφορετικά τέμνοντα εργαλεία μορφής |
|||||
Πρότυπο |
Δασοφύλακας 600 |
|||||
Χ ταξίδι άξονα |
80mm |
|||||
Ταξίδι άξονα Υ |
60mm |
|||||
Άξονας Ζ που μετρά τη σειρά |
60mm |
|||||
Ανώτατη διάμετρος εργαλείων |
20mm (προαιρετικά 30mm) |
|||||
Ανώτατο μήκος εργαλείων |
200mm (προαιρετικά 350mm) |
|||||
Απόσταση εργασίας |
90mm |
|||||
Φακός |
Βαθουλωμένος 0.7X-4.5X φακός ζουμ |
|||||
Κάμερα |
Κάμερα 5MP HD |
|||||
Γραμμικό ψήφισμα κλίμακας |
0.1um |
|||||
Ενίσχυση |
12.6X-79.2X/25.2X-158.4X (προαιρετικός) |
|||||
Πεδίο |
27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (προαιρετικός) |
|||||
Ακρίβεια |
Χ ~ Υ, (2,5 + Λ/100) μm, Λ είναι το μετρημένο μήκος |
|||||
PC |
Παράθυρα 10 OS, με όργανο ελέγχου 24 το» LCD |
|||||
Σύστημα φωτισμού |
φως δαχτυλιδιών 8 οδηγήσεων τμημάτων, ελαφρύ και εύκαμπτο βοηθητικό φως περιγράμματος, όλος ο έλεγχος λογισμικού και προγραμματίσημος. |
|||||
Σχήμα εισαγωγής |
Αρχεία DXF |
|||||
Σχήμα παραγωγής |
EXCEL, DXF |
Εξαρτήματα
Ελεύθερο βοηθητικό φως γωνίας Ελαφριά ενότητα περιγράμματος
Ένα dimmable πρόσθετο φως είναι διαθέσιμο σε έναν εύκαμπτο βραχίονα. Ποιες βοήθειες οι χρήστες για να πάρει μια τοπική ενισχυμένη εικόνα. |
Αυτό είναι κινητό κατά μήκος των προσφορών κατεύθυνσης Χ-άξονα η καλύτερη εικόνα και η αιχμηρή τον άκρη των απόψεων αντικειμένου στο χρήστη κατά μέτρηση του περιγράμματος του εργαλείου. |

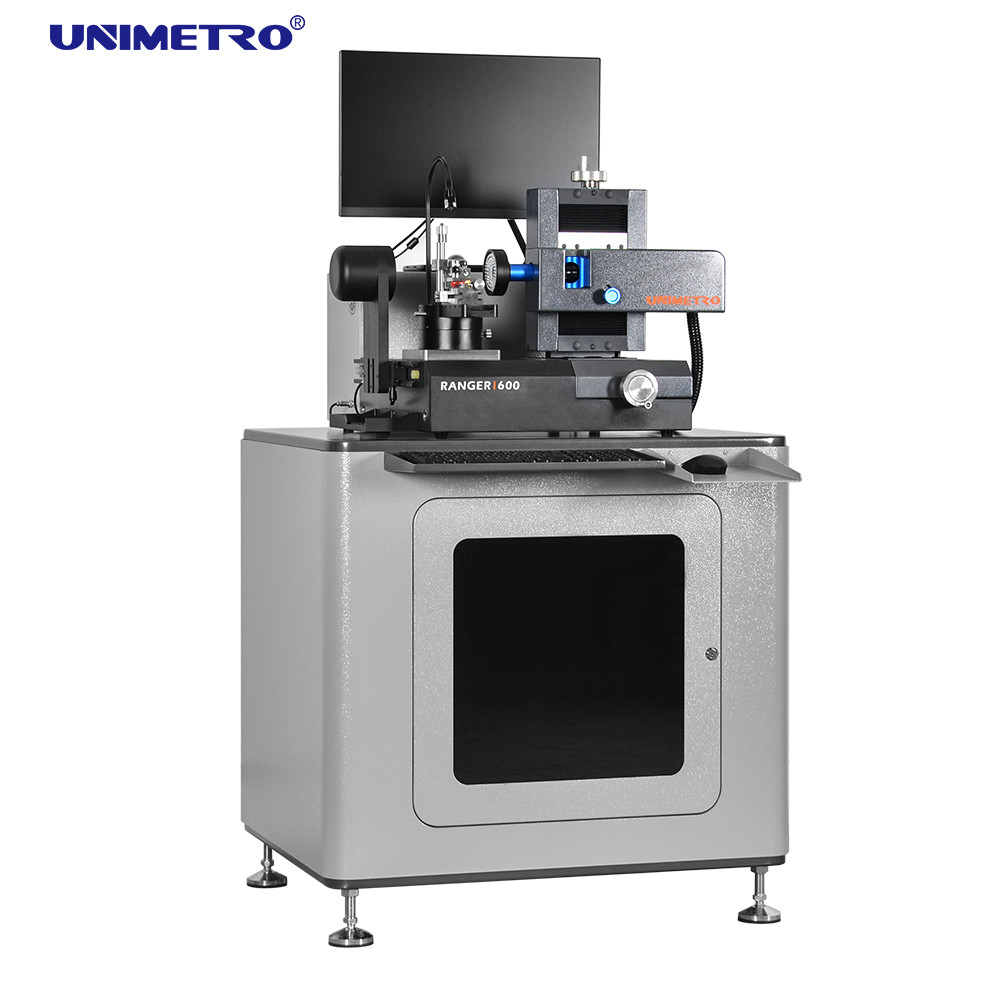

Πίνακας βάσεων Θήκη εργαλείων
Στερεός μόνιμος σταθμός εργασίας με το διάστημα πρακτικής και αποθήκευσης ανοικτός-άποψης για την αποθήκευση των υλικών και των εργαλείων. |
|
Χαρακτηριστικά γνωρίσματα
1. Προηγμένο σχέδιο
﹥Ergonomic σχέδιο και στερεά κατασκευή.
﹥HD η σύλληψη εικόνας και ο συνδυασμός επίδειξης, επίσης επίπεδο ενίσχυσης μικροσκοπίων είναι προαιρετικοί.
﹥Stable και ακριβής φραγμός Β για το εύκολες κράτημα και την ευθυγράμμιση εργαλείων.
οι ﹥Mechanical σταθερές γωνίες μέτρησης 0 βαθμών και 90 βαθμών είναι διαθέσιμες στο περιστροφικό στάδιο.
﹥High ο κωδικοποιητής ακρίβειας ενσωματώνεται στον περιστροφικό πίνακα, προσφέρει την ακριβή θέση γωνίας για τους χρήστες.
﹥Multiple τεμαχίστε το φως δαχτυλιδιών των προγραμματίσημων οδηγήσεων για το φωτισμό επιφάνειας, επίσης συμπεριλαμβανομένου του φωτισμού περιγράμματος και του ελεύθερου βοηθητικού φωτός γωνίας για τα τυποποιημένα χαρακτηριστικά γνωρίσματα.
﹥SMARTOOL η μέτρηση του λογισμικού προσφέρει τη συγκεκριμένη λειτουργία μέτρησης για τα τέμνοντα εργαλεία.
η ﹥Automatic ανίχνευση ακρών, γρήγορη μέτρηση γωνίας με το σταυρόνημα, λειτουργίες σύγκρισης στοιχείων CAD είναι διαθέσιμη.
2. Πολλαπλάσια μέτρηση γωνιών
Για μια γρηγορότερη και ακριβή θέση γωνίας εργαλείων κατά τη διάρκεια της διαδικασίας μέτρησης, ο περιστροφικός πίνακας του RANGER600 προσφέρει 2 μηχανικές σταθερές γωνίες, 0 βαθμό και 90 βαθμούς. Στη 0 θέση βαθμού οι χρήστες είναι σε θέση να μετρήσουν το τέλος εργαλείων, τέλος εργαλείων - κεντροθετήστε τον άξονα, τέλος εργαλείων - μπροστινή γωνία, κ.λπ. Και 90 βαθμοί θέσης είναι διαθέσιμοι για τη γωνία ελίκων, την αξονική μπροστινή γωνία, την πρώτη οπίσθια γωνία, τη δεύτερη οπίσθια γωνία και τη γωνία ακρών κλίσης, κ.λπ.
0 βαθμός 45 βαθμοί 90 βαθμοί
Πληροφορίες επιχείρησης
Το Client&Agent μας
FAQ |
---|
Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση; |
Α1: Είμαστε ένα εργοστάσιο και δόσιμο σας της γρηγορότερης απάντησης σε 24 ώρες. |
Q2: Ποια είναι η επιχείρησή σας κυρίως μέσα; |
A2: Είμαστε κυρίως όραμα προϊόντων μετρώντας τη μηχανή, συντεταγμένη που μετρά τη μηχανή, CMM&VMM fixturesetc. |
Q3: Πώς να επιλέξει την κατάλληλη προδιαγραφή; |
A3: Εφ' όσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος για να μετρηθείτε, η επαγγελματική ομάδα μας θα σας συμβούλευε της οργάνου μέτρησης των κατάλληλων προδιαγραφών. |
Q4: Δέχεστε την προσαρμοσμένη υπηρεσία; |
A4: Να είστε βέβαιος! Μπορούμε να παρέχουμε όχι μόνο τις χαρακτηριστικές μηχανές, αλλά και τις μηχανές που προσαρμόζονται στις ανάγκες του πελάτη. |
Q5: Ποια είναι η περίοδος εξουσιοδότησής σας; |
A5: Η περίοδος εξουσιοδότησης προϊόντων μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή, και έχουμε βελτιωμένος πολύ σε μερικά εύθραυστα μέρη. Μπορείτε να είστε σίγουροι της ποιότητας των προϊόντων μας. |
