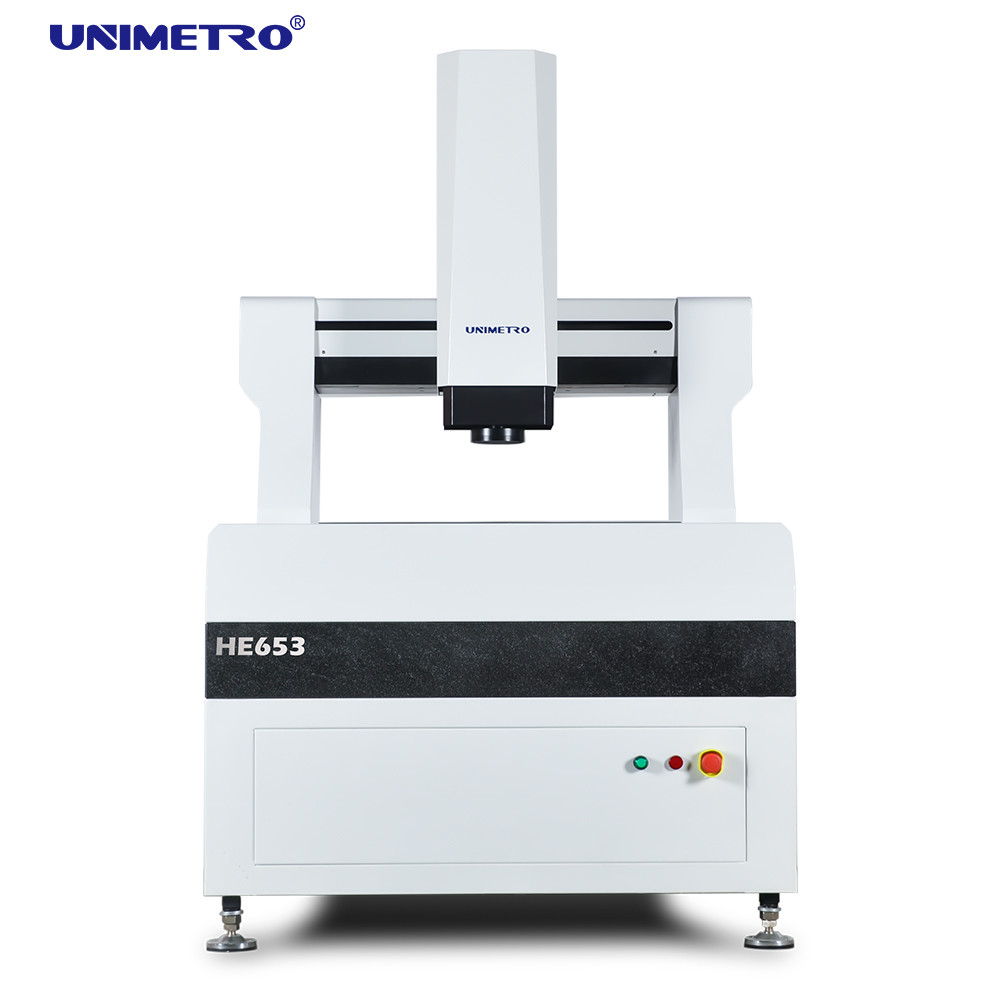

CNC μεγάλες μηχανές Vmm μέτρησης οράματος για τις ενότητες LCD

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Unimetro
Πιστοποίηση: CE ISO
Αριθμό μοντέλου: HE652
Ποσότητα παραγγελίας min: 1set
Τιμή: usd32500-usd37500/set
Συσκευασία λεπτομέρειες: ξύλινη περίπτωση
Χρόνος παράδοσης: 15days
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 30 σύνολα το μήνα
Λεπτομερής ενημέρωση
Διάσταση: 1700*1180*1750mm Καθαρό βάρος: 1500kg
X/Y ταξίδι: 500x600 Ακρίβεια: ≤3+L/200um
Επανάληψη: 3um
Υψηλό φως:

Μεγάλες μηχανές μέτρησης οράματος

,

CNC μηχανές μέτρησης οράματος

,

Μηχανές Vmm μέτρησης οράματος


Περιγραφή προϊόντων

Υψηλή CNC ελέγχων αφής ακρίβειας πλήρης αυτόματη μεγάλη μηχανή vmm μέτρησης οράματος





Σειράς υψηλά ακρίβειας ατσάλινων σκελετών συστήματα μέτρησης τύπων οπτικά συνδυάζει την υψηλή ακρίβεια και η υψηλή αποδοτικότητα, προσφέρει τη υψηλή ταχύτητα μετρώντας για το γεωμετρικό, στοιχεία, των διαφορετικών ειδών μερών. Σειρά χρησιμοποιείται ευρέως μέσα ποικίλλει τις βιομηχανίες και τα προϊόντα ως PCB, ντυμένο φύλλο πλαστικού χαλκού, γυαλί μαξιλαριών, ενότητες LCD, και υλικά κ.λπ. μόνωσης.

Η πεπερασμένη ανάλυση στοιχείων εισάγεται στη διαδικασία σχεδιασμού ΑΥΤΟΣ σειρά, εξασφαλίζει την υψηλή ακαμψία και την ακριβή μηχανική δομή. Η βάση μηχανών χρησιμοποιεί την κλειστή δομή τύπων γεφυρών πλαισίων κινητή, η οποία είναι απλή και προσφέρει την υψηλή ικανότητα φόρτωσης και την καλύτερη απόδοση κινήσεων.





Χαρακτηριστικά γνωρίσματα

>> Η κινητή δομή ατσάλινων σκελετών και το την κομμάτι προς κατεργασία καθορίζονται κατά μέτρηση
>> CNC τεσσάρων άξονα πλήρης-αυτόματος έλεγχος κλειστών βρόγχων, πλήρης-αυτόματη μέτρηση
>> βάση και ακτίνα γρανίτη 000 βαθμού, σταθερός και αξιόπιστος
>> Ανοικτός κυβερνήτης κιγκλιδωμάτων με το ψήφισμα 0,1 um, της υψηλής ακρίβειας και της καλής σταθερότητας
>> Η γραμμική ράγα οδηγών ακρίβειας, η αλέθοντας βίδα σφαιρών βαθμού και η σερβο μηχανή εναλλασσόμενου ρεύματος της Panasonic εξασφαλίζουν τη σταθερότητα της ακρίβειας προσδιορισμού θέσης του συστήματος κινήσεων μηχανών
>> Κάμερα χρώματος υψηλής ανάλυσης για να καλύψει τις απαιτήσεις της σαφούς παρατήρησης και της σταθερής μέτρησης
>> 6.5x ο συνεχής αυτόματος φακός ζουμ, ακριβές αυτόματο ζουμ, μια διόρθωση εικονοκυττάρου είναι αρκετός
>> Το προγραμματίσημο 5 δαχτυλίδι 8 σύστημα πηγής φωτός περιγράμματος των παράλληλων οδηγήσεων πηγής φωτός και μετάδοσης επιφάνειας των οδηγήσεων ζώνης μπορεί να πραγματοποιήσει τη ρύθμιση φωτεινότητας 256 επιπέδων έξυπνα
>> Ο εισαγόμενος έλεγχος επαφών διαμορφώνεται για να πραγματοποιήσει την τρισδιάστατη μέτρηση
>> Immeasuring4.2 το αυτόματο λογισμικό μέτρησης εικόνας με τα ανεξάρτητα δικαιώματα ιδιοκτησιών παρέχεται ως πρότυπα, τα οποία είναι ισχυρά και εύχρηστα





Λειτουργία λογισμικού

Με το σύνθετο RationalVue εξωτερικός-σειράς που μετρά το λογισμικό, η ΥΠΕΡΒΟΛΙΚΗ σειρά είναι ικανή για να προσφέρει σε ισχυρό 2D/3d τη σύνθετη λειτουργία μέτρησης

▶Απλή και εύκολη να καταλάβει τη λειτουργία η διεπαφή καθιστά τη μέτρηση απλούστερη και αποδοτική

▶Το αυτόματο πρόγραμμα μέτρησης μπορεί να τεθεί ως στόχος να ολοκληρώσει τη μέτρηση batch αποτελεσματικά και γρήγορα.





Παράμετροι

Πρότυπο

ΑΥΤΟΣ 652

HE862

HE1080

HE1210

HE1512

HE1812

Χ, ταξίδι Υ (χιλ.)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Ταξίδι ζ-άξονα (χιλ.)

200 (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών)

Χωρητικότητα φορτίων

περ. 35 κλ

Διάσταση (χιλ.)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Βάρος (κλ)

1500

1800

2900

3200

4400

4800

Ψήφισμα

0.5μm (0.1um για την επιλογή)

Κάμερα

ψηφιακή κάμερα 2M HD GIGA

Φακός ζουμ

επαγγελματική αυτόματη ενίσχυση φακών ζουμ φακών ζουμ: 1~10X

Τηλεοπτική ενίσχυση

18~195X (σύμφωνα με τα διαφορετικά πρότυπα της επιλεγμένης κάμερας, η ενίσχυσή της θα αλλάξει η πραγματική ενίσχυση υπόκειται στα μετρημένα στοιχεία)

FOV

8.1~1.3mm (σύμφωνα με τα διαφορετικά ταιριάζοντας με σχέδια της κάμερας και του φακού, το οπτικό πεδίο θα αλλάξει αναλόγως, και το πραγματικό οπτικό πεδίο υπόκειται στα μετρημένα στοιχεία)

Accuracy*

≤ (3+L/200) μm

Φωτισμός

Προγραμματίσημα 5 χτυπούν το φωτισμό επιφάνειας 8 οδηγήσεων τμημάτων (40 τμήματα χτυπούν το ελαφρύ, ομοαξονικό ελαφρύ, κινητό πολυ φως δαχτυλιδιών χρώματος για την επιλογή)
