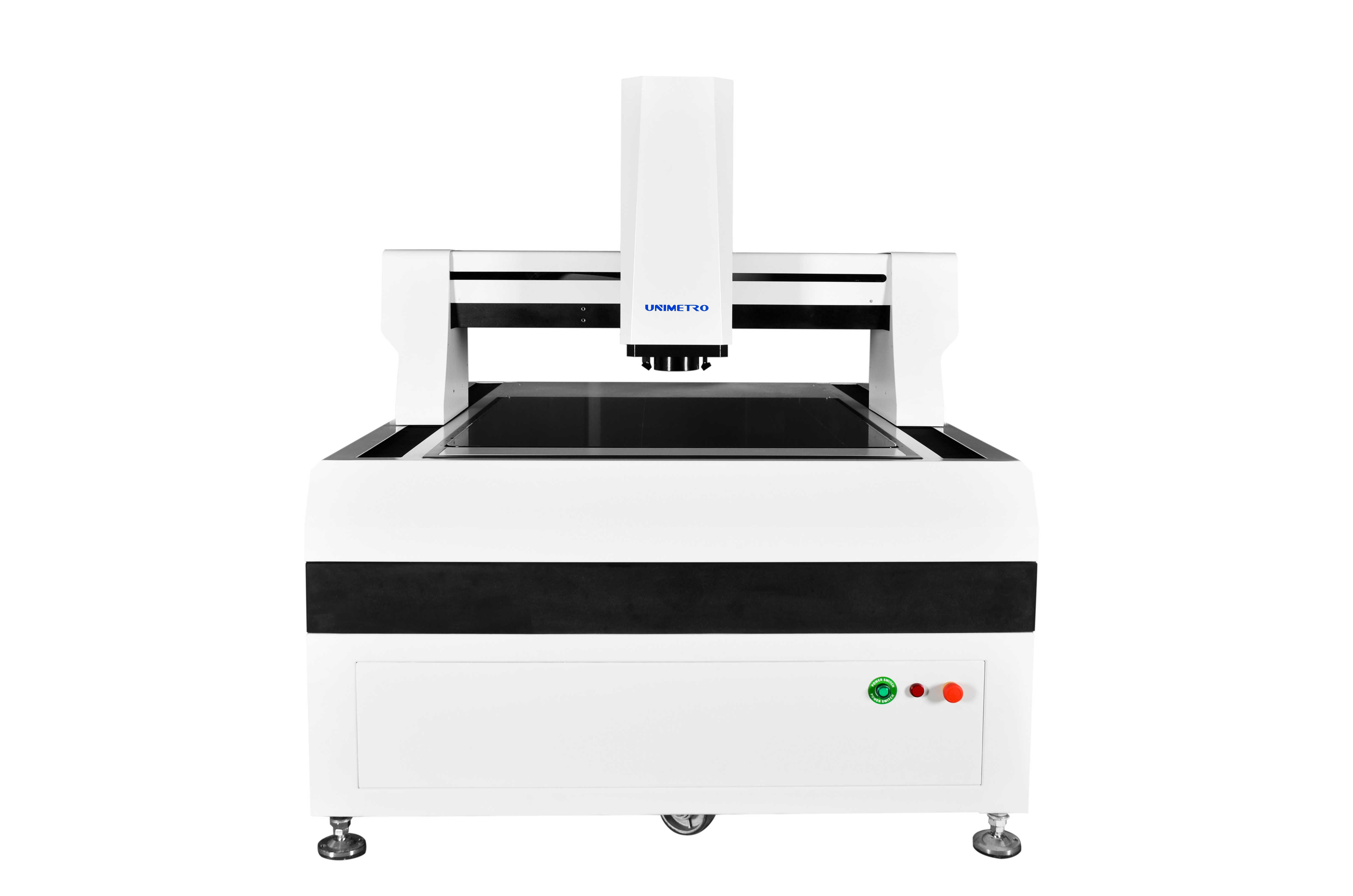

Οπτικός εξοπλισμός μέτρησης υψηλής ακρίβειας για το γυαλί πιάτων

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: UNIMETRO
Πιστοποίηση: CE,ISO
Αριθμό μοντέλου: ΑΥΤΟΣ
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Συσκευασία λεπτομέρειες: ξύλινη περίπτωση
Χρόνος παράδοσης: 20~25days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 10
Λεπτομερής ενημέρωση
Όνομα προϊόντων: Όργανο μέτρησης εικόνας Διάσταση: 1900*1480*1750mm
Μέτρηση της σειράς: 800*1000*200mm Μέτρηση της ακρίβειας: 3+L/200um
Επανάληψη: 3 γραμμικό ψήφισμα κλίμακας: 0.1um
οδηγώντας σύστημα: CNC έλεγχος, σερβο οδηγώντας έλεγχος συστημάτων, πηδαλίων, ποντικιών ή πληκτρολογίων εναλλασσόμενου Φωτισμός: 5-δαχτυλίδι, φως δαχτυλιδιών των οδηγήσεων 8-τμημάτων
Υψηλό φως:

1500Kg οπτικός εξοπλισμός μέτρησης

,

Οπτικός εξοπλισμός μέτρησης για το γυαλί πιάτων

,

220V οπτικός εξοπλισμός μέτρησης


Περιγραφή προϊόντων

Οπτικός εξοπλισμός μέτρησης υψηλής ακρίβειας για το γυαλί πιάτων


Η μηχανή μέτρησης οράματος είναι ένα όργανο που χρησιμοποιείται για την ακριβή φυσική διάσταση που μετρά, ακρίβεια μέχρι το επίπεδο μικρού, το οποίο είναι μια οπτική όργανο μέτρησης χρησιμοποιώντας τη κάμερα για να συλλάβει την εικόνα του κομματιού εργασίας, να αναλύσει το εικονοκύτταρο εικόνας και να υπολογίσει τη 2$α διάσταση με το μετρώντας λογισμικό. Είναι ένα δημοφιλές πρότυπο κατάλληλο για την μεγαλύτερη μέρος της ακριβούς 2$ας διάστασης που μετρά την εφαρμογή και το τέλος - χρήστες από τις διαφορετικές βιομηχανίες, ως φόρμα, ηλεκτρονική, ημιαγωγό, πλαστική έγχυση, προϊόντα 3C, ιατρική φροντίδα, αεροπορία… κ.λπ. Είναι ένα σημαντικό όργανο που χρησιμοποιείται στη διαδικασία ελέγχου ποιότητας των προϊόντων σας, που εξασφαλίζει την ακρίβεια διάστασης προϊόντων σας, καθιστά τα προϊόντα σας ανταγωνιστικότερα.

Οπτικό σχέδιο μηχανισμών εξοπλισμού μέτρησης
>> υιοθετημένη ολόκληρη η κλειστή δομή γεφυρών πλαισίων κινούμενη, καθόρισε το μετρώντας κομμάτι προς κατεργασία, τη μεγάλη ικανότητα ρουλεμάν, και την απόδοση καλής απόδοσης.
>> εισάγετε την πεπερασμένη τεχνολογία ανάλυσης στοιχείων στο μηχανικό σχέδιο για να εξασφαλίσετε υψηλή μηχανική δομή ακαμψίας και υψηλής ακρίβειας.
>> βαθμός 000 μαρμάρινη βάση γρανίτη, υψηλής αντοχής, αντίσταση διάβρωσης και καλή σταθερότητα.
>> επεξεργασία επιφάνειας οξειδίων αργιλίου worktable - γρήγορος και εύκαμπτος έλεγχος δράσης, ανθεκτικός και όμορφος.


Οπτική διαμόρφωση εξοπλισμού μέτρησης
>> ανοικτός κυβερνήτης κιγκλιδωμάτων, ψήφισμα 0.1um, υψηλή ακρίβεια και καλή σταθερότητα.
>> η γραμμική ράγα οδηγών ακρίβειας, η βίδα σφαιρών του μύλου και η σερβο μηχανή εναλλασσόμενου ρεύματος εξασφαλίζουν τη σταθερότητα της ακρίβειας προσδιορισμού θέσης του συστήματος μηχανών.
>> 2M υψηλής ευκρίνειας ψηφιακή κάμερα Giga χρώματος εικονοκυττάρου εγκαθιστά τις απαιτήσεις της σαφούς παρατήρησης και της σταθερής μέτρησης.
υψηλής ευκρίνειας οπτικός φακός >> 6.5X, ακριβές αυτόματο ζουμ, γρήγορη μιά φορά βαθμολόγηση εικονοκυττάρου.
>> πηγή φωτός επιφάνειας προγραμματίσημων 8 οδηγήσεων τμημάτων με την πηγή φωτός περιγράμματος των παράλληλων οδηγήσεων (πράσινος ή άσπρος).
>> CNC έλεγχος, σερβο οδηγώντας έλεγχος συστημάτων, πηδαλίων, ποντικιών ή πληκτρολογίων εναλλασσόμενου ρεύματος στενός-βρόχων.


Οπτικός προαιρετικός πολυαισθητήρας εξοπλισμού μέτρησης για την τρισδιάστατη μέτρηση
Φωτισμός: φως δαχτυλιδιών επιφάνειας των οδηγήσεων τμημάτων του 4/8/40 48 παράγραφοι 4 φως δαχτυλιδιών των οδηγήσεων χρωμάτων Φως δαχτυλιδιών κινητών 4 οδηγήσεων χρωμάτων
Φακός: Χειρωνακτικός βαθουλωμένος φακός ζουμ Αυτόματος φακός ζουμ, χειρωνακτικός βαθουλωμένος φακός ζουμ με το ομοαξονικό φως Αυτόματος φακός ζουμ με το ομοαξονικό φως.
Έλεγχος αφής: MCP Renishaw εξαρτήσεις, που μετρούν τον αισθητήρα <> λέιζερ λάθους: Αισθητήρας λέιζερ μη-επαφών KEYENCE Άσπρος ελαφρύς μετρώντας αισθητήρας.







ΠΑΡΑΜΕΤΡΟΙ

Το μεγάλο όραμά μας που μετρά τις λεπτομέρειες μηχανών είναι όπως κάτω από το διάγραμμα παρουσιάζει:





Πρότυπο HE652 HE862 HE1080 HE1210 HE1512 HE1812
Χ, ταξίδι Υ (χιλ.) 500*600 600*800 800*1000 1000*1200 1200*1500 1200*1800
Ταξίδι ζ-άξονα (χιλ.) 200 (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών)
Χωρητικότητα φορτίων περ. 35 κλ
Διάσταση (χιλ.) 1700*1180*1750 1700*1280*1750 1900*1480*1750 2100*1680*1750 2500*1880*1750 2700*1880*1750
Βάρος (κλ) 1500 1800 2900 3200 4400 4800
Ψήφισμα 0.5μm (0.1μm για την επιλογή)
Κάμερα ψηφιακή κάμερα 2M HD GIGA
Φακός ζουμ επαγγελματική αυτόματη ενίσχυση φακών ζουμ φακών ζουμ: 1~10X
Τηλεοπτική ενίσχυση 18~195X
(Σύμφωνα με τα διαφορετικά πρότυπα της επιλεγμένης κάμερας, η ενίσχυσή της θα αλλάξει η πραγματική ενίσχυση υπόκειται στα μετρημένα στοιχεία)
FOV 8.1~1.3mm
(Σύμφωνα με τα διαφορετικά ταιριάζοντας με σχέδια της κάμερας και του φακού, το οπτικό πεδίο θα αλλάξει αναλόγως, και το πραγματικό οπτικό πεδίο υπόκειται στα μετρημένα στοιχεία)
Accuracy* ≤ (3+L/200) μm
Φωτισμός Προγραμματίσημο δαχτυλίδι 5 φωτισμός επιφάνειας 8 οδηγήσεων τμημάτων
(40 τμήματα χτυπούν το ελαφρύ, ομοαξονικό ελαφρύ, κινητό πολυ φως δαχτυλιδιών χρώματος για την επιλογή)





Πληροφορίες επιχείρησης


Οπτική μηχανή μέτρησης
Οπτική μηχανή μέτρησης
Οπτική μηχανή μέτρησης
Οπτική μηχανή μέτρησης

Το Client&Agent μας

 Οπτική μηχανή μέτρησης
Οπτική μηχανή μέτρησης
FAQ
Οπτική μηχανή μέτρησης  Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Οπτική μηχανή μέτρησης  Α1: Είμαστε ένα εργοστάσιο και δόσιμο σας της γρηγορότερης απάντησης σε 24 ώρες.
Οπτική μηχανή μέτρησης  Q2: Ποια είναι η επιχείρησή σας κυρίως μέσα;
Οπτική μηχανή μέτρησης  A2: Είμαστε κυρίως όραμα προϊόντων μετρώντας τη μηχανή, συντεταγμένη που μετρά τη μηχανή, CMM&VMM fixturesetc.
Οπτική μηχανή μέτρησης  Q3: Πώς να επιλέξει την κατάλληλη προδιαγραφή;
Οπτική μηχανή μέτρησης  A3: Εφ' όσον μας λέτε την ποικιλία και το μέγεθος του προϊόντος για να μετρηθείτε, η επαγγελματική ομάδα μας θα σας συμβούλευε της οργάνου μέτρησης των κατάλληλων προδιαγραφών.
Οπτική μηχανή μέτρησης  Q4: Δέχεστε την προσαρμοσμένη υπηρεσία;
Οπτική μηχανή μέτρησης  A4: Να είστε βέβαιος! Μπορούμε να παρέχουμε όχι μόνο τις χαρακτηριστικές μηχανές, αλλά και τις μηχανές που προσαρμόζονται στις ανάγκες του πελάτη.
Οπτική μηχανή μέτρησης  Q5: Ποια είναι η περίοδος εξουσιοδότησής σας;
Οπτική μηχανή μέτρησης  A5: Η περίοδος εξουσιοδότησης προϊόντων μας είναι 1 έτος. Η ποιότητα των προϊόντων μας είναι πολύ σταθερή, και έχουμε
βελτιωμένος πολύ σε μερικά εύθραυστα μέρη. Μπορείτε να είστε σίγουροι της ποιότητας των προϊόντων μας.
