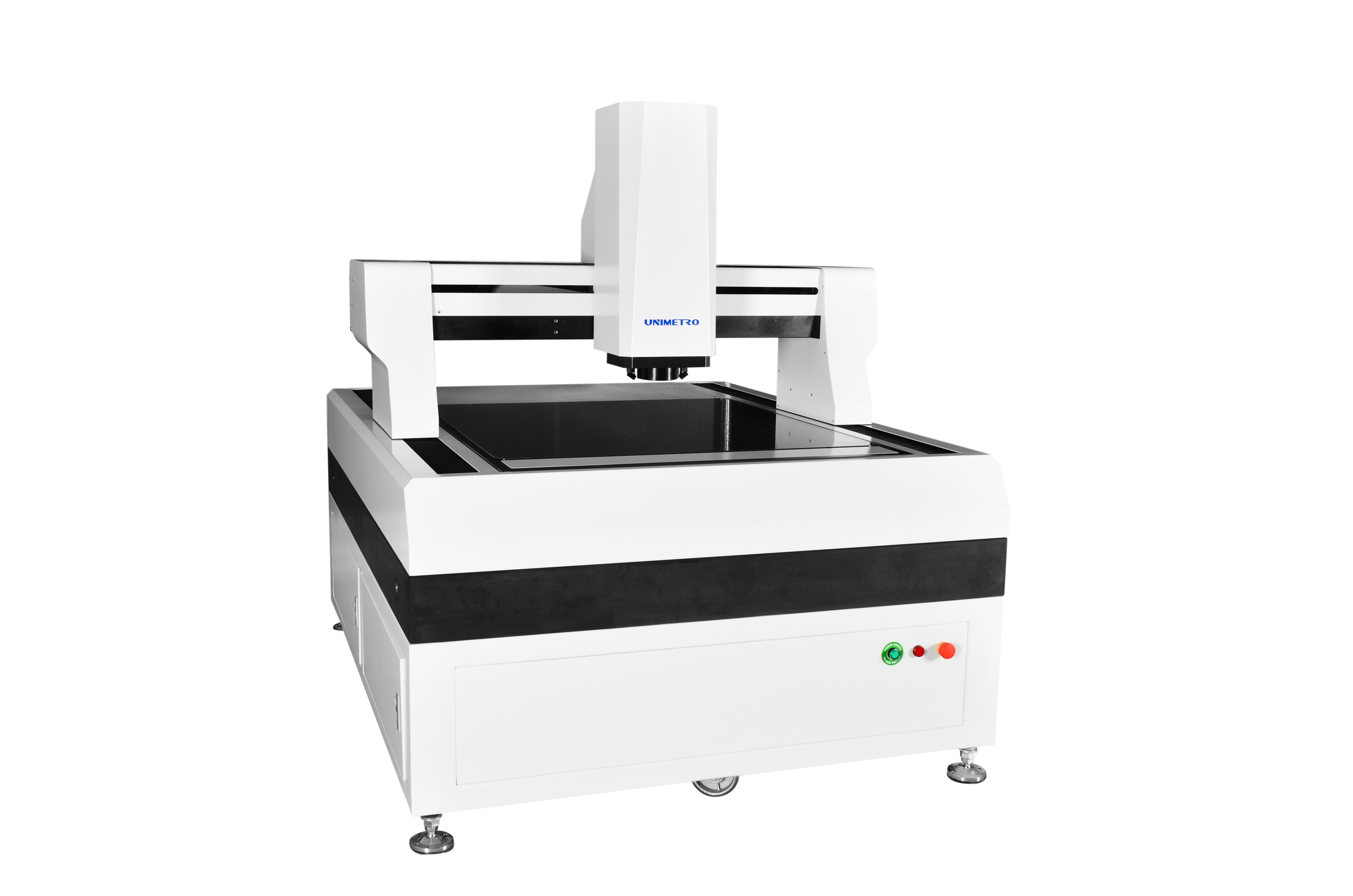

Μεγάλη μηχανή μέτρησης οράματος με την κλειστή σερβο μηχανή βρόχων

Μεγάλο όραμα μεγέθους που μετρά τα συστήματα με την κλειστή σερβο μηχανή βρόχων


Σειρά υψηλής απόδοσης μεγάλου οράματος μεγέθους που μετρά τα συστήματα σχεδιάζεται ειδικά για τη μεγάλης ακρίβειας και μεγάλης κλίμακας μέτρηση. Υιοθετεί την πλήρως κλειστή κινητή δομή γεφυρών για να κρατήσει την εργασία μέτρησης σταθερή. Συνδυάζει μεγάλης ακρίβειας και υψηλής απόδοσης οργανικά να ανιχνεύσει αποτελεσματικά τις γεωμετρικές παραμέτρους των διάφορων προϊόντων. Αυτή τη στιγμή, χρησιμοποιείται κυρίως στον πίνακα κυκλωμάτων PCB, το ντυμένο φυλλόμορφο, επίπεδο γυαλί χαλκού, την υγρή ενότητα κρυστάλλου, τη φόρμα μαχαιριών, το μονώνοντας υλικό, το μέταλλο φύλλων ακρίβειας και άλλες βιομηχανίες.





Περιγραφή

Όραμα που μετρά το υψηλό άκαμπτο σχέδιο δομών συστημάτων
>> ολόκληρη η κλειστή δομή γεφυρών πλαισίων κινούμενη υιοθετείται, το μετρώντας κομμάτι προς κατεργασία καθορίζεται, η ικανότητα ρουλεμάν είναι μεγάλη, και η εκτέλεση κινήσεων είναι καλή.
>> εισάγετε την πεπερασμένη τεχνολογία ανάλυσης στοιχείων στο μηχανικό σχέδιο για να εξασφαλίσετε υψηλή μηχανική δομή ακαμψίας και υψηλής ακρίβειας.
>> βαθμός 000 βάση γρανίτη, υψηλής αντοχής, αντίσταση διάβρωσης και καλή σταθερότητα.
>> worktable, γρήγορος και εύκαμπτος έλεγχος δράσης επεξεργασίας επιφάνειας οξειδίων αργιλίου, ανθεκτικός και όμορφος.

Όραμα που μετρά τη διαμόρφωση υψηλής ακρίβειας συστημάτων
Ανοικτός κυβερνήτης κιγκλιδωμάτων >> RENISHAW, ψήφισμα 0.5um, υψηλή ακρίβεια και καλή σταθερότητα.
>> η γραμμική ράγα οδηγών ακρίβειας, η βίδα σφαιρών του μύλου και η σερβο μηχανή εναλλασσόμενου ρεύματος εξασφαλίζουν τη σταθερότητα της ακρίβειας προσδιορισμού θέσης του συστήματος μηχανών.
>> 2M υψηλής ευκρίνειας ψηφιακή κάμερα Giga χρώματος εικονοκυττάρου καλύπτει τις απαιτήσεις της σαφούς παρατήρησης και της σταθερής μέτρησης.
υψηλής ευκρίνειας οπτικός φακός >> 6.5x, ακριβές αυτόματο ζουμ, μια διόρθωση εικονοκυττάρου.
>> προγραμματίσημο 5 δαχτυλίδι 8 πηγή φωτός επιφάνειας των οδηγήσεων ζώνης, σύστημα πηγής φωτός περιγράμματος των παράλληλων οδηγήσεων μετάδοσης, ευφυής ρύθμιση φωτεινότητας 256 επιπέδων.
>> πλήρης CNC άξονα έλεγχος, πλήρης κλειστή κίνηση σερβο μηχανών βρόχων εναλλασσόμενου ρεύματος.





Παράμετροι

Πρότυπο	ΑΥΤΟΣ 652	HE862	HE1080	HE1210	HE1512	HE1812
Χ, ταξίδι Υ (χιλ.)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Ταξίδι ζ-άξονα (χιλ.)	200 (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών)
Χωρητικότητα φορτίων	περ. 35 κλ
Διάσταση (χιλ.)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Βάρος (κλ)	1500	1800	2900	3200	4400	4800
Ψήφισμα	0.5μm (0.1um για την επιλογή)
	Κάμερα	ψηφιακή κάμερα 2M HD GIGA
	Φακός ζουμ	επαγγελματική αυτόματη ενίσχυση φακών ζουμ φακών ζουμ: 1~10X
	Τηλεοπτική ενίσχυση	18~195X (σύμφωνα με τα διαφορετικά πρότυπα της επιλεγμένης κάμερας, η ενίσχυσή της θα αλλάξει η πραγματική ενίσχυση υπόκειται στα μετρημένα στοιχεία)
	FOV	8.1~1.3mm (σύμφωνα με τα διαφορετικά ταιριάζοντας με σχέδια της κάμερας και του φακού, το οπτικό πεδίο θα αλλάξει αναλόγως, και το πραγματικό οπτικό πεδίο υπόκειται στα μετρημένα στοιχεία)
	Accuracy*	≤ (3+L/200) μm
Φωτισμός	Προγραμματίσημα 5 χτυπούν το φωτισμό επιφάνειας 8 οδηγήσεων τμημάτων (40 τμήματα χτυπούν το ελαφρύ, ομοαξονικό ελαφρύ, κινητό πολυ φως δαχτυλιδιών χρώματος για την επιλογή)
