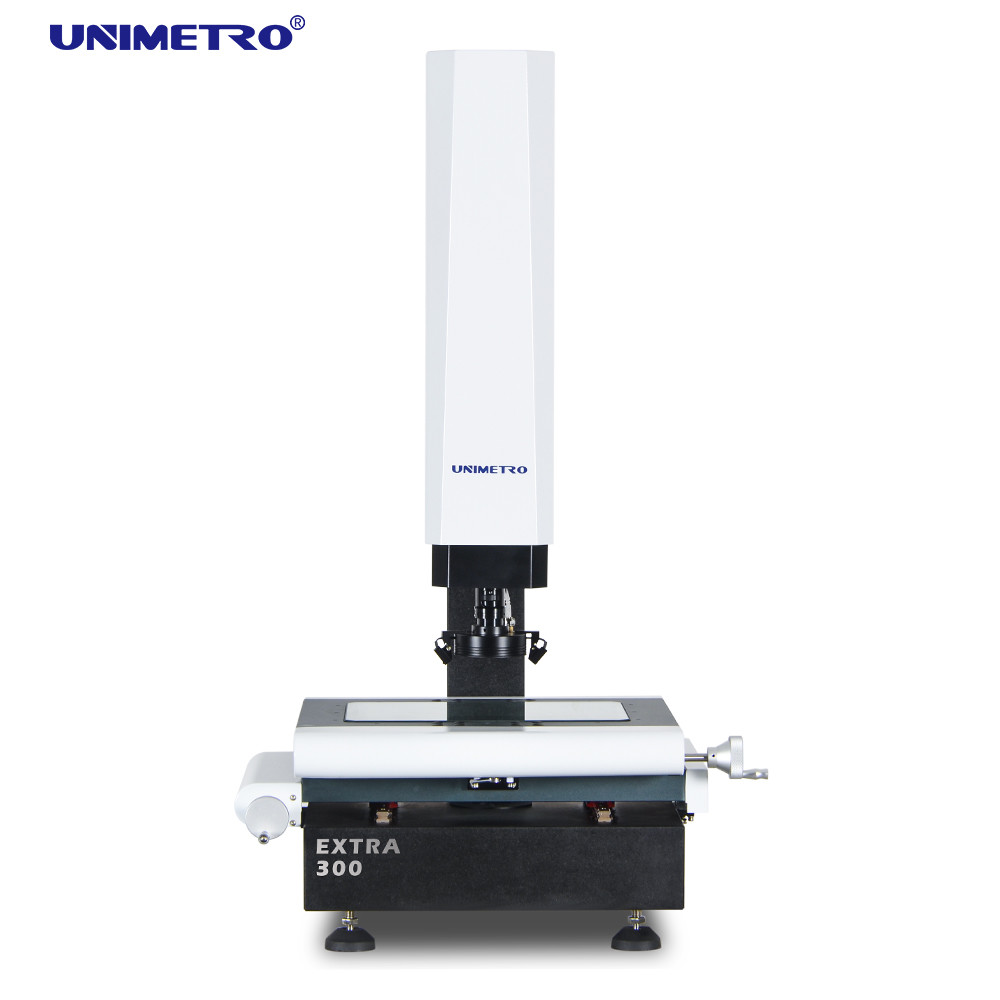

190kg χειρωνακτική 2$α VMM μηχανή με την αυτόματη εστίαση άξονα Ζ

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: UNIMETRO
Πιστοποίηση: CE,ISO
Αριθμό μοντέλου: Επιπλέον
Ποσότητα παραγγελίας min: 1
Τιμή: Discussible
Συσκευασία λεπτομέρειες: ξύλινη περίπτωση
Χρόνος παράδοσης: 5~15days
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 40
Λεπτομερής ενημέρωση
Όνομα προϊόντων: Όραμα που μετρά τη μηχανή Μετακίνηση άξονα Ζ: Μηχανοποιημένος
Έλεγχος μετακίνησης άξονα Ζ: Πληκτρολόγιο, λογισμικό Εστίαση: Αυτόματος
Χ, Κίνημα Υ: Χειρωνακτικός Διάσταση: 600*740*980mm
μέτρηση της σειράς: 300*200*200mm Μέτρηση της ακρίβειας: 2.5+L/100um
Επανάληψη: 2.5um Βάρος: 190kg
Γραμμικό ψήφισμα κλίμακας: 0.5um (0.1um για την επιλογή) Κάμερα CCD: Κάμερα HD CCD
Υψηλό φως:

2$α VMM μηχανή

,

Χειρωνακτική VMM μηχανή

,

μηχανή 190kg VMM


Περιγραφή προϊόντων

Χειρωνακτική 2$α VMM μηχανή μπορεί να εισαγάγει το σχέδιο DAD με την αυτόματη εστίαση άξονα Ζ



VMM μηχανή Describtion

1) VMM η μηχανή είναι ένα όργανο που χρησιμοποιείται για την ακριβή φυσική διάσταση που μετρά, ακρίβεια μέχρι το επίπεδο μικρού.
2) VMM επεξεργαστείτε μια οπτική όργανο μέτρησης στη μηχανή χρησιμοποιώντας τη κάμερα για να συλλάβει την εικόνα του κομματιού εργασίας, αναλύστε το εικονοκύτταρο εικόνας και υπολογίστε τη 2$α διάσταση με το μετρώντας λογισμικό.
3) Η ΠΡΟΣΘΕΤΗ σειρά VMM μηχανή είναι ένα σημαντικό όργανο που χρησιμοποιείται στη διαδικασία ελέγχου ποιότητας των προϊόντων σας. Εξασφαλίζει την ακρίβεια διάστασης προϊόντων σας, καθιστά τα προϊόντα σας ανταγωνιστικότερα.
4) Η ΠΡΟΣΘΕΤΗ σειρά VMM μηχανή σχεδιάζεται και αναπτύσσεται από UNIMETRO, το οποίο είναι ένα δημοφιλές πρότυπο κατάλληλο για την μεγαλύτερη μέρος της ακριβούς 2$ας διάστασης που μετρά την εφαρμογή και το τέλος - χρήστες από τις διαφορετικές βιομηχανίες, ως φόρμα, ηλεκτρονική, ημιαγωγό, πλαστική έγχυση, προϊόντα 3C, ιατρική φροντίδα, αεροπορία… κ.λπ.
5) Ο άξονας Ζ της ΠΡΌΣΘΕΤΗΣ σειράς VMM μηχανή διαμορφώνεται με το στενό σύστημα σερβο μηχανών βρόχων, για να επιτύχει τον υψηλό έλεγχο μετακίνησης ακρίβειας και η αυτόματη λειτουργία εστίασης, χρήστες είναι σε θέση να ελέγξει τη μετακίνηση και την εικόνα άξονα Ζ που στρέφονται στο λογισμικό ή το πληκτρολόγιο, ιδιαίτερα αύξηση η αποδοτικότητα μέτρησης.





Τομέας εφαρμογής

a. Βιομηχανία φορμών
β. αυτοκινητική κατασκευή
γ. ιατρική βιομηχανία
Δ. μηχανική κατασκευή
ψηφιακή βιομηχανία ε. 3C
φ. παραγωγή PCB
Κ.λπ.





Διαμόρφωση υλικού

◉3 γραμμικές κλίμακες ψηφίσματος άξονα 0.5um
◉Αυτόματη λειτουργία εστίασης υψηλής επίδοσης
◉Συμβατό σύστημα με τον έλεγχο αφής Renishaw
◉Στάδιο και σκληρά υποβολή σε ανοδική οξείδωση εργασίας αργιλίου
◉3 δαχτυλίδια ελαφρύς έλεγχος λογισμικού δαχτυλιδιών 8 οδηγήσεων τμημάτων και προγραμματίσημος
◉Ελαφρύς έλεγχος λογισμικού περιγράμματος των παράλληλων ελαφριών οδηγήσεων πορειών και προγραμματίσημος
◉ψηφιακή κάμερα εικονοκυττάρου HD 1.2M
◉Ενσωματωμένο κιβώτιο ελέγχου πυρήνων
◉Μηχανοποιημένος άξονας έλεγχος Ζ
◉Γραμμικός τρόπος οδηγών HIWIN
◉Χειρωνακτική γεννήτρια σφυγμού για τον έλεγχο μετακίνησης άξονα Ζ
◉Με τους δείκτες λέιζερ για το βοηθητικό προσδιορισμό θέσης και την εστίαση
◉0.7-4.5X ο χειρωνακτικός βαθουλωμένος φακός ζουμ με το σήμα ενίσχυσης ανατροφοδοτεί τον αισθητήρα

190kg χειρωνακτική 2$α VMM μηχανή με την αυτόματη εστίαση άξονα Ζ 0
◉Εύκολη βαθμολόγηση

◉Πολλαπλάσια γωνία σχετικά με

◉Γρήγορη ρύθμιση συστημάτων συντεταγμένων

◉Συμβατό σύστημα στην πλήρη γραμμή stylis Renishaw

◉Ενότητα CAD που υποστηρίζεται (προαιρετικός)

◉τρισδιάστατη παραγωγή σχεδίων
◉Συμβατό σύστημα ελέγχων αστεριών
◉τρισδιάστατη μέτρηση διάστασης
◉Ο έλεγχος εικόνας και αφής συνδυάζει τη μέτρηση
◉Ράφι ελέγχων που υποστηρίζεται (προαιρετικός)



Παράμετροι

ΠρότυποΕΠΙΠΛΕΟΝ 200ΕΠΙΠΛΕΟΝ 300ΕΠΙΠΛΕΟΝ 400 ΕΠΙΠΛΕΟΝ 500
Διάσταση (χιλ.) (L*W*H)500*540*930600*740*980700*840*980800*940*980
Μέτρηση της σειράς (χιλ.) (X*Y*Z)200*100*150300*200*200400*300*200500*400*200
Μέτρηση της ακρίβειας (μm)2.5+L/1002.5+L/1002.5+L/1003+L/100
Επανάληψη (μm)2.5 2.52.53
Βάρος (κλ)140kg 190kg240kg290kg
Εικόνα και μέτρησηCCD200mm (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις των πελατών)
ΦακόςΧειρωνακτικός βαθουλωμένος φακός ζουμ φακών ζουμ 0.7-4.5X/Auto 1-10X
Ενίσχυση18-195X (για την αναφορά μόνο. Με τη διαφορετικούς κάμερα και το φακό η ενίσχυση θα είναι διαφορετική. )
Οπτικό πεδίο8.1~1.3mm
Απόσταση εργασίας108mm
Γραμμικό ψήφισμα κλίμακας0,5 μm (0.1μm για την επιλογή)
Οδηγώντας σύστημαΧ, χειρωνακτικό conrol άξονα Υ, CNC στενός-βρόχων άξονα Ζ έλεγχος και funtion ΕΣΤΊΑΣΗΣ AUTU διαθέσιμοι
ΦωτισμόςΦως περιγράμματος των ελαφριών, παράλληλων οδηγήσεων επιφάνειας δαχτυλιδιών προγραμματίσημων 4 οδηγήσεων τμημάτων, φως δαχτυλιδιών 8 οδηγήσεων τμημάτων, ομοαξονικό, για την επιλογή



Λειτουργίες λογισμικού

Το λογισμικό UNIMETRO INSPECT3D είναι με φιλικό προς το χρήστη UI, εύκολο να μάθει,
η ισχυρή λειτουργία, επιτρέπει στους χρήστες για να επιτύχει τη γρήγορη και ακριβή μέτρηση.
Το λογισμικό προσφέρει την πλήρη αγγλική γλώσσα UI, επιτρέπει επίσης τη νέα γλωσσική ανάπτυξη.

Αρχείο και μέτρο CAD εισαγωγής
Σειρά μερών και μακρο μέτρηση
◉Αυτόματη μέτρηση εστίασης και ύψους
◉Η λειτουργία πλοήγησης βοηθά γρήγορα
◉Ισχυρή γεωμετρική λειτουργία μέτρησης
◉Πολλαπλάσιες εκθέσεις στοιχείων και γραφική λειτουργία παραγωγής στοιχείων
190kg χειρωνακτική 2$α VMM μηχανή με την αυτόματη εστίαση άξονα Ζ 1
◉Εύκαμπτο πρόγραμμα χρηστών
Δημιουργία των στοιχείων αναφοράς
◉Ισχυρή άκρη που ανιχνεύει τη λειτουργία
◉Ενισχυτικά πολλαπλάσια εξωτερικά εξαρτήματα
◉Αυτόματος υπολογισμός της γεωμετρικής ανοχής στοιχείων
◉Μετρώντας την περίπλοκη παραγωγή γρήγορα και βολικά
